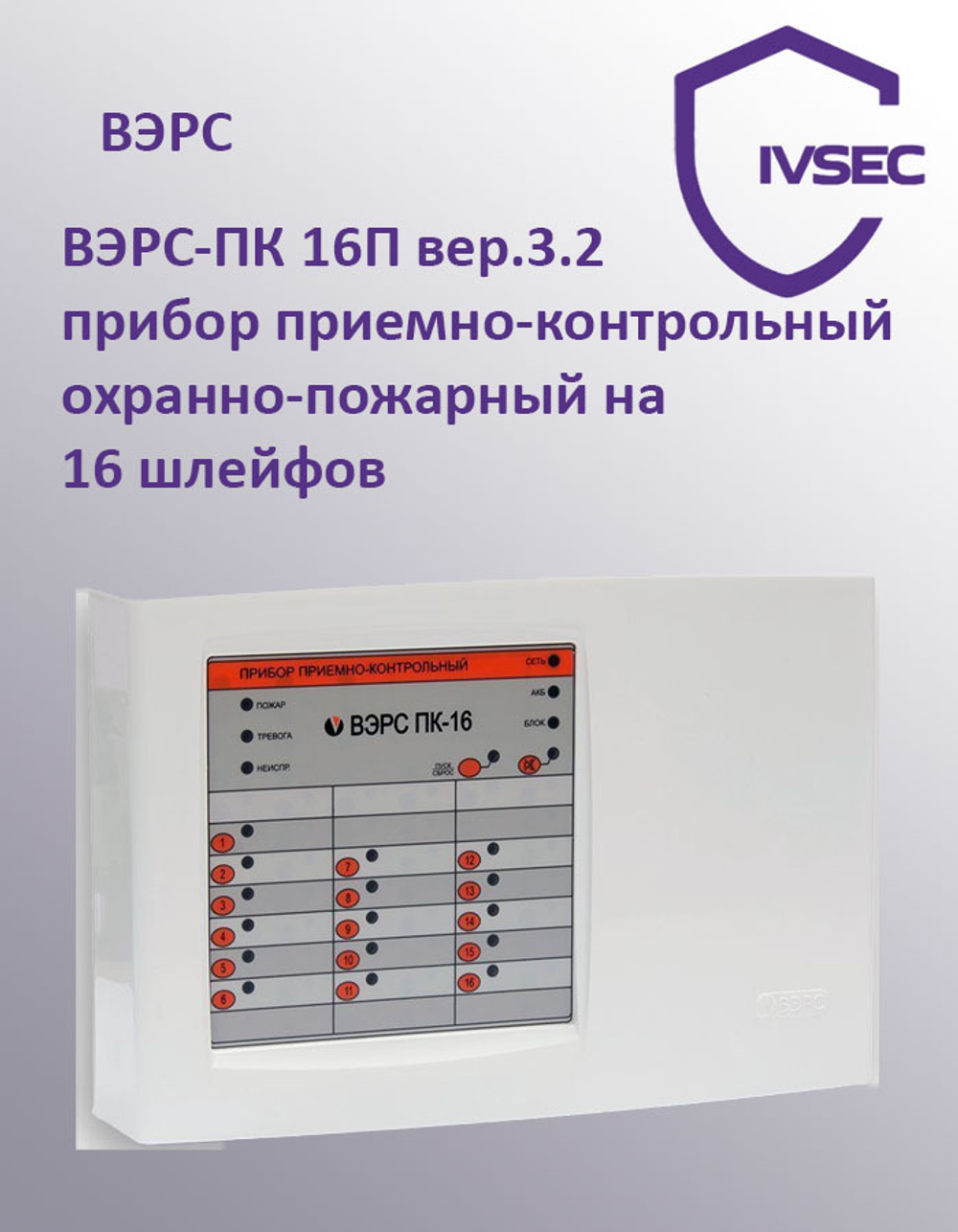

ВЭРС-ПК 16П вер.3.2 прибор приемно-контрольный охранно-пожарный на 16 шлейфов

Количество ШС, подключаемых к прибору, шт:

ВЭРС-ПК16

16

ВЭРС-ПК24

24

Питание прибора:

• от сети переменного тока частотой (50±1) Гц, В
• от аккумулятора, В

135...242

12 ± 15 %

Номинальная емкость (габаритный размер) встраиваемой аккумулятор­ной батареи 12В, А*ч, (ШхГхВ, мм)

7

(151х65х101)

Максимальная мощность, потребляемая прибором от сети переменного тока, ВА

20, не более

Максимальный ток, потребляемый прибором (без учета внешней нагруз­ки по цепи 12 В и выносных оповещателей) в дежурном режиме от внутрен­него резервного аккумулятора при пропадании сети, А

0,25, не более

Время работы прибора от АКБ при пропадании сетевого напряжения:

• в дежурном режиме без внешней нагрузки по цепи 12В, час
• в режиме тревоги при полной нагрузке по цепи 12В, час

24, не менее

3, не менее

Напряжение, выдаваемое прибором на внешнюю нагрузку, В

12 ± 2

Суммарный ток внешней нагрузки прибора по цепи 12 В (без АКБ:

0,5, не более

Максимальный ток внешней нагрузки прибора по цепи 12В (при наличии АКБ или внешнего РИП), А

1,2, не более

Максимальный ток по каждому выходу оповещения «-СО», «-СИ», «-ТАБ» в кратковременном режиме (не более 5 мин.), А

1, не более

Максимальный ток по каждому выходу оповещения «-Со», «-Си», «-Та» в постоянном режиме, А

0,5, не более

Напряжение на аккумуляторе, при котором отключаются прибор, В

10 ..10,2

Минимальное напряжение на аккумуляторе, при котором прибор осу­ществляет его заряд, В

11

Напряжение на клеммах для подключения ШС:

• в дежурном режиме, В
• при разомкнутом состоянии ШС, В

17 ± 1,7

22 ± 1

Максимальный ток на клеммах ШС:

• для токопотребляющих извещателей, мА
• при замкнутом состоянии ШС, мА

3 ± 0,2

20±2

Сопротивление утечки между проводами ШС:

• для охранного ШС, кОм
• для пожарного ШС, кОм

20, не менее 50, не менее

Сопротивление выносного резистора, кОм

7,5 ± 5%

Максимальное сопротивление ШС без учета выносного элемента, Ом

220, не более

Время реакции на нарушение шлейфа, мсек

50, 300, 3000

Задержка опроса ИП при верификации, сек

30, 60, 120

Задержки для охранного ШС (опционально:

• задержка взятия на охрану для тактики «с задержкой на выход и вход» и «задержка с открытой дверью», сек
• задержка включения выносного звукового оповещателя (сирены) при нарушении ШС, сек

15, 30, 45, 60

0, 15, 30, 60

Длительность звучания внутреннего звукового сигнализатора и внешнего звукового оповещателя в режиме «Тревога», мин

5

Максимальное количество ключей ТМ, записываемых в прибор, шт

128

Только для приборов в исполнениях со встроенным регистратором собы­тий (ВЭРС-ПК(16,24) (П,М)(Т)-РС Версия 3.2)

Емкость встроенного регистратора событий, событ.

1024, не менее

Максимальное количество блоков реле «ВЭРС-БРУ Версия 3.1.» и/или регистраторов событий «ВЭРС-РС Версия 3.1.» и/или блоков ключей «ВЭРС-БК» и/или блоков мониторинга и контроля «ВЭРС-БМК» подключа­емых к прибору:

15

Параметры реле ПЦН1 для приборов

ВЭРС-ПК(16,24) Версия 3.2 и ВЭРС-ПК(16,24) LAN Версия 3.2:

• напряжение переменного тока, В
• напряжение постоянного тока, В
• ток, А

250, не более 30, не более

7, не более

Параметры реле ПЦН2 и ПЦН3 для приборов

ВЭРС-ПК(16,24) Версия 3.2 и ВЭРС-ПК(16,24) LAN Версия 3.2:

• напряжение переменного тока, В
• напряжение постоянного тока, В
• ток, А

120, не более 24, не более

2, не более

Параметры реле ПЦН1, ПЦН2 и ПЦН3 для приборов

ВЭРС-ПК(16,24) ТРИО-М Версия 3.2:

• напряжение переменного тока, В
• напряжение постоянного тока, В
• ток, А

250, не более 30, не более

7, не более

Прибор обеспечивает требования электромагнитной совместимости по ГОСТ Р 53325

Степень защиты от воздействия окружающей среды

IP20

Условия эксплуатации:

• диапазон рабочих температур (без АКБ), °С
• относительная влажность при температуре окружающего воздуха 25 °С, %

-30...+50 до 98

Габаритные размеры прибора, мм

312х214х94, не более

Масса прибора без аккумулятора, кг

1,2, не более
