Модуль R3-МС-Е предназначен для использования совместно с приемно-контрольными приборами R3-Рубеж-2ОП.
Модуль сопряжения R3-МС-Е обеспечивает:
- подключение объединенных по интерфейсу R3-Link адресных приемно-контрольных приборов к LAN-порту компьютера для управления и мониторинга системы;
- подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одном интерфейсе R3-Link;
- светодиодную индикацию обмена данными приборов интерфейса R3-Link с компьютером.
Питание модуля R3-МС-Е осуществляется от внешнего источника питания напряжением 12 или 24 В.
Максимальное количество компьютеров (АРМ), с которых возможно подключение к одному R3-МС-Е, не более 7. R3-МС-Е не рекомендуется использовать с Wi-Fi соединением.
Для надежности работы системы безопасности, к локальной сети, в состав которой входят R3-МС-Е, не рекомендуется подключать оборудование, которое не относится к работе этой системы.
Параметры работы по Ethernet-каналу:
- скорость передачи – 100 Мбит/с;
- режим передачи данных – full-duplex;
- используемый протокол – UDP.

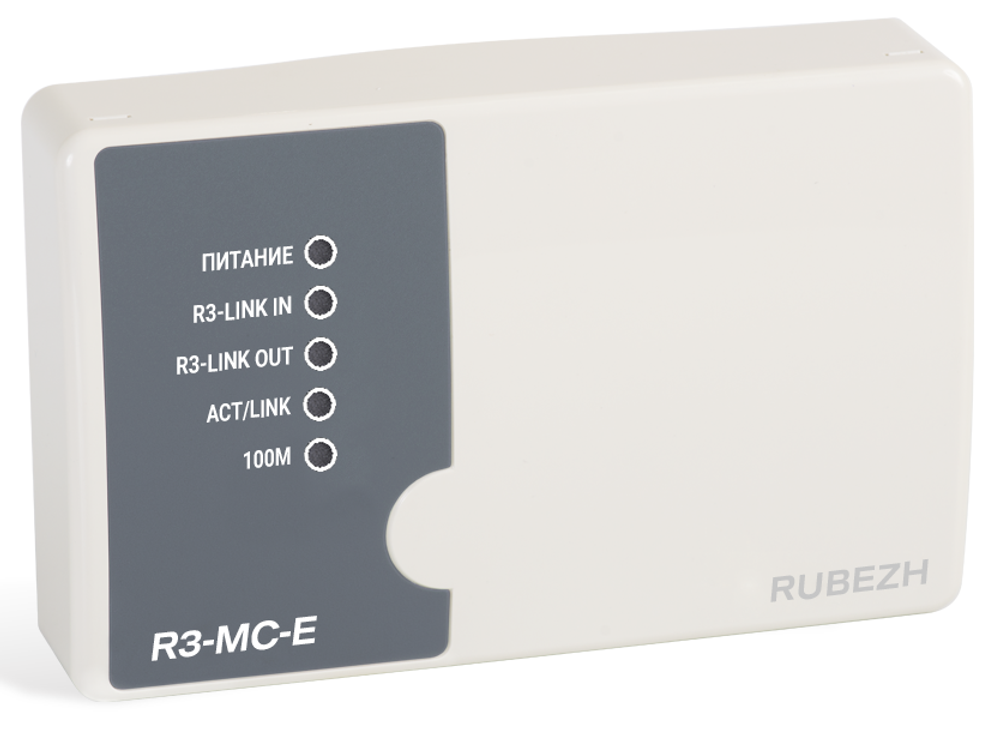

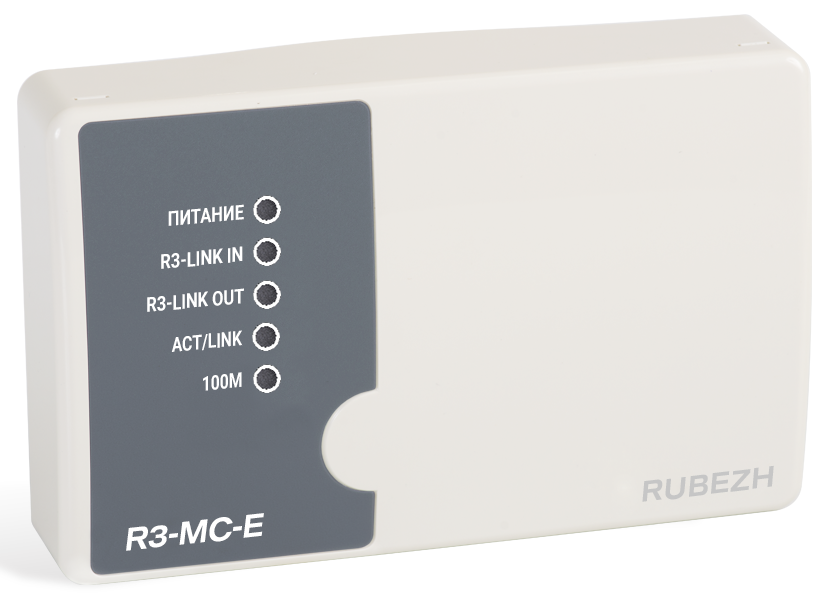

На лицевой стороне модуля расположены светодиодные индикаторы, предназначенные для индикации текущего состояния R3-МС-Е:
- светодиодный индикатор «HL1» (ПИТАНИЕ) отображающий наличие питания на МС-Е;
- светодиодные индикаторы «HL2» и «HL3», отображающие обмен данными в канале R3-Link;
- светодиодный индикатор «HL5» (ACT/LINK) отображающий обмен данными с сетью Ethernet;
- светодиодный индикатор «HL4» (Скорость обмена) отображающий текущую скорость обмена данными между системой и сетью Ethernet.
Для взаимодействия модуля R3-MC-E с другими модулями и с компьютером необходимо предварительно настроить его. Настройку можно производить с любого устройства, имеющего установленный WEB браузер.
При настройке задаются стандартные параметры IP-устройства, такие как IP адрес, порт обмена данными, маска, шлюз. IP адрес допускается получать автоматически от сервера DHCP. Кроме этого, необходимо задать сетевое имя R3-МС-Е и указать разрешенные для подключения компьютеры. С тех компьютеров, которых не будет в данном списке, доступа к модулю R3-МС-Е не будет.
После завершения сетевых настроек для работы модуля R3-MC-E в составе системы в него необходимо записать конфигурацию с помощью ПО «Firesec».
