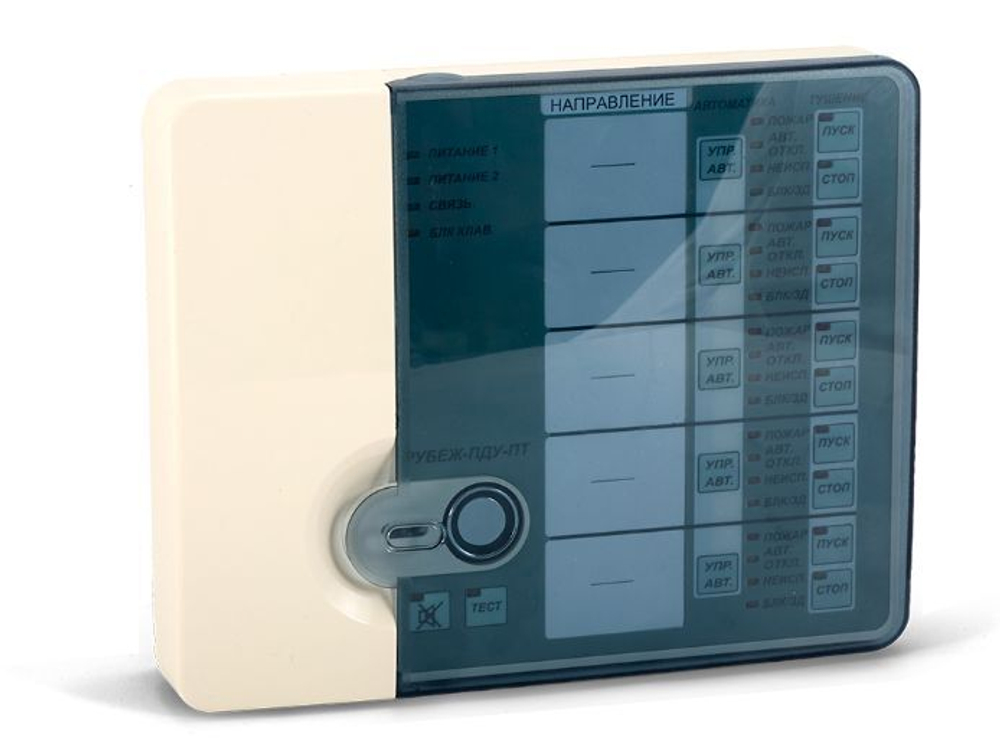

Пульт дистанционного управления Рубеж-ПДУ-ПТ

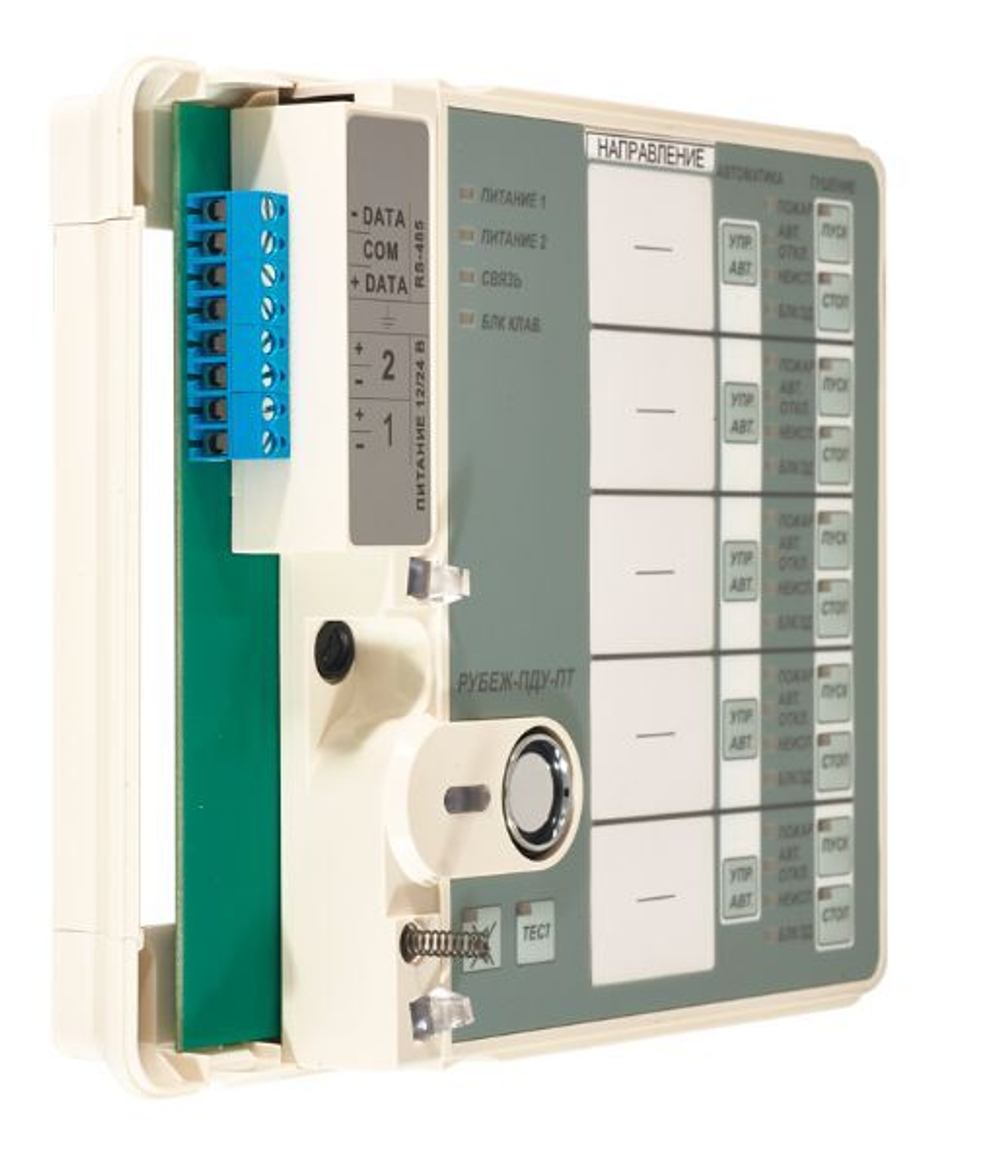

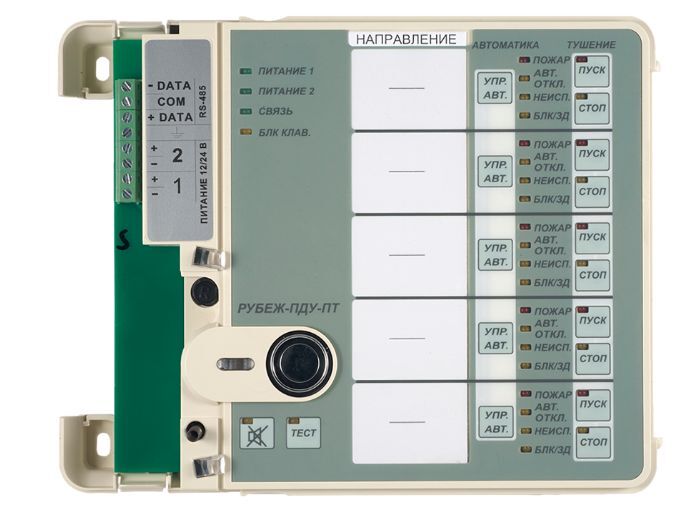

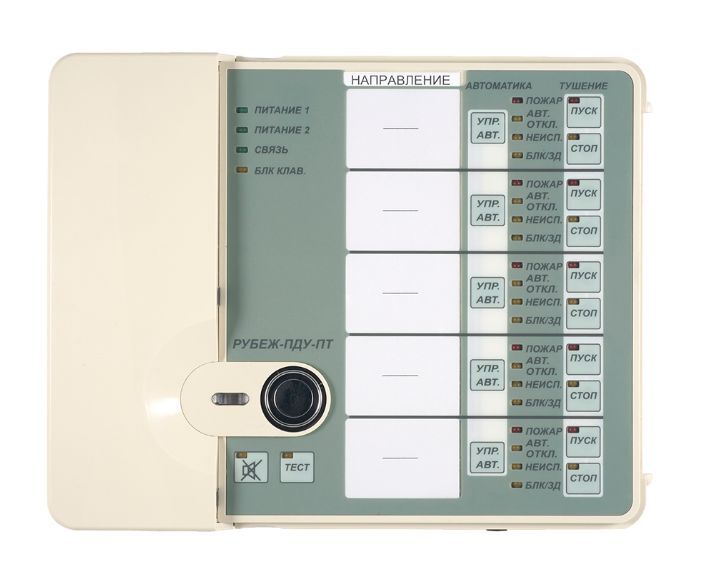

Рубеж-ПДУ-ПТ подключается к приемно-контрольным приборам по интерфейсу RS-485 и управляет исполнительными устройствами, подключенными к приемно-контрольным приборам, только в пределах одной сети RS-485. ПДУ-ПТ позволяет управлять только модулем пожаротушения (МПТ). Основные функции пульта дистанционного управления пожаротушением: удаленное включение и выключение МПТ; управление одним или группой из ведущего и ведомых МПТ; управление автоматикой МПТ; звуковая сигнализация неисправностей МПТ; светодиодная индикация состояния приписанных к направлениям МПТ. Рубеж-ПДУ-ПТ управляет МПТ по пяти направлениям. В каждое направление могут быть приписаны не более 100 исполнительных устройств (т. е. к одному направлению может быть приписано одно ведущее МПТ и до 99 ведомых, однако суммарное число МПТ на всех направлениях должно быть не более 100). Пульт дистанционного управления пожаротушением имеет на передней панели пять групп кнопок (ПУСК, СТОП, УПР. АВТ.) по нажатию которых происходит запуск/остановка пожаротушения и включение/выключение автоматики МПТ на соответствующих направлениях. Каждому направлению исполнительных устройств соответствует своя группа кнопок. Кнопка «Тест» предназначена для тестирования индикации, а кнопка «Звук» выключает текущую тревожную сигнализацию (Пожар, Тушение). При поступлении нового тревожного сигнала звук снова включается. Один МПТ может быть приписан сразу к нескольким направлениям. В системе имеется возможность создания дублей направлений управления МПТ, т. е. одним направлением можно управлять с разных ПДУ-ПТ. Дубли направлений возможны только ПДУ-ПТ, находящихся в одной сети RS-485. Управление и индикация дублей являются прозрачными – направление-дубль управляется с любого ПДУ-ПТ, к которому оно приписано, индикация состояния направления-дубля синхронизируется между ПДУ-ПТ. Пульт дистанционного управления пожаротушением имеет следующие светодиодные индикаторы: Питание 1, 2 – зеленый постоянно светится при напряжении на вводе питания 11-30 В, мигает с частотой 1 Гц при напряжении на вводе питания 9-11 В, мигает с частотой 4 Гц при напряжении на вводе питания 30 В и выше, погашен при напряжении на вводе питания ниже 9 В. БЛОКИРОВКА – желтый. Загорается при режиме «блокировка» направления. НЕИСПРАВНОСТЬ – желтый. Загорается при режиме «неисправность» в направлении. СВЯЗЬ – зеленый. Погашен при отсутствии конфигурации или при потере связи со всеми приборами, постоянно светится при наличии связи с приборами, МПТ которых имеются в его конфигурации, мигает при отсутствии связи хотя бы с одним прибором, из приписанных к ПДУ-ПТ. Индикатор кнопки БЛК – постоянно светится, если клавиатура заблокирована. Погашен, когда она разблокирована. Рубеж-ПДУ-ПТ имеет функцию ограничения доступа к органам управления. Прикладывание пользовательского ключа TouchMemory блокирует/разблокирует клавиатуру. При отсутствии прописанных пользовательских ключей клавиатура всегда разблокирована.
