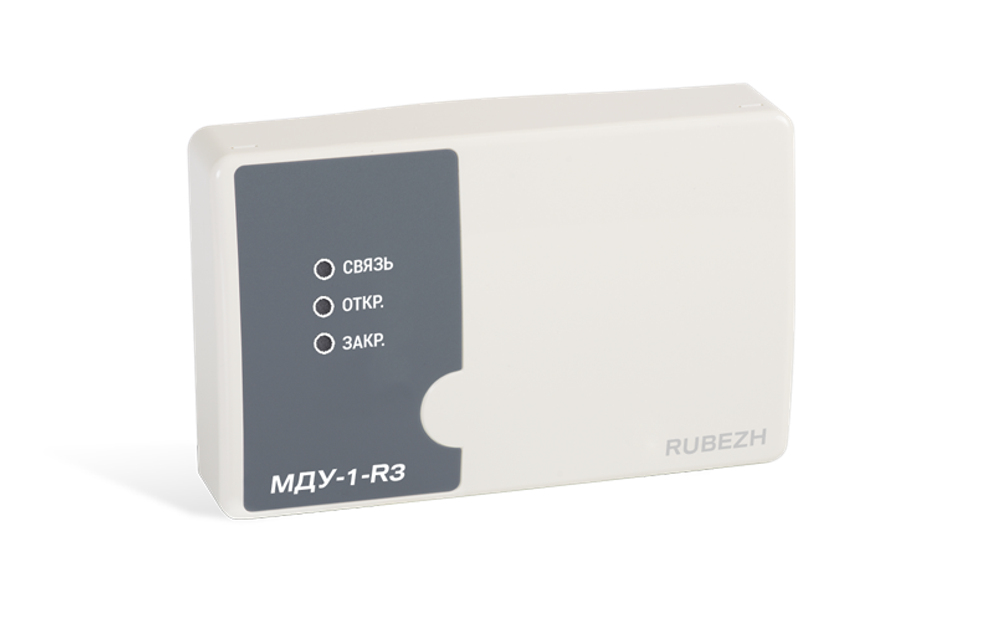

МДУ-1-R3 модуль дымоудаления Рубеж

Модуль дымоудаления МДУ-1-R3 — управление клапанами 24 В / 230 В, адресный, Рубеж

• Тип: адресный модуль дымоудаления для систем «Рубеж» по протоколу R3;
• Управление одним клапаном дымоудаления с любым из трёх типов приводов:
  – реверсивный электромеханический,
  – с возвратной пружиной,
  – электромагнитный с ручным возвратом;
• Гибкость питания привода:
  – коммутация 24 В постоянного тока (до 2 А) или 230 В переменного тока (до 0,25 А) — выбор через джампер JP1;
• Полный контроль состояния:
  – диагностика обрыва цепей концевых выключателей,
  – контроль обрыва и КЗ в цепях кнопок ручного управления,
  – мониторинг целостности обмоток привода;
• Интеграция с системой:
  – передача данных о состоянии в ППКПУ по АЛС,
  – светодиодная индикация: положение заслонки, режим работы, связь с прибором;
• Ручное управление:
  – внешние кнопки «Открыть/Закрыть» на объекте,
  – внутренние кнопки «ОТКР» / «ЗАКР» на плате — для настройки и тестирования;
• Монтаж: на DIN-рейку — удобно в распределительных щитах;
• Питание модуля: от адресной линии связи (АЛС), потребление ≤0,6 мА;
• Длина линий управления: до 30 метров — гибкость размещения на объекте;
• Степень защиты: IP30 — для установки внутри шкафов или помещений;
• Рабочая температура: от –25 °C до +55 °C;
• Габариты: 170×108×42 мм, вес ≤250 г;
• Срок службы: 10 лет;
• Применение:
  – административные и офисные здания,
  – торговые центры, школы, поликлиники,
  – промышленные и складские комплексы.
