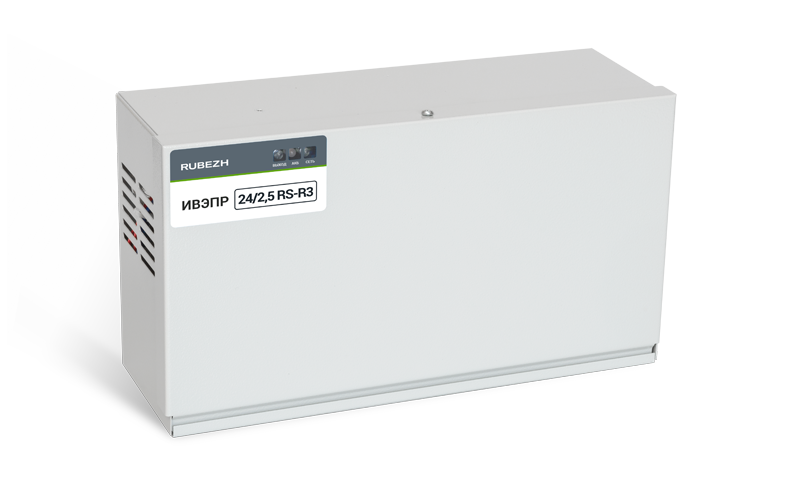

ИВЭПР 24/2,5 RS-R3 2х12 БР Источник вторичного электропитания резервированный адресный.
Источник обеспечивает стабильное круглосуточное электропитание оборудования систем охранной и пожарной сигнализации номинальным напряжением 24 В постоянным током до 2,5 А. Для увеличения времени резервирования к источнику может подключаться необходимое количество внешних боксов резервного питания БР 12 производства «Рубеж». В системе занимает 1 адрес.
Источник имеет функцию формирования и передачи информации в приемно-контрольные приборы Рубеж, поддерживающие передачу по адресной линии связи с использованием протокола передачи данных RS-R3:
- напряжение сети ниже / выше нормы;
- отсутствие сетевого напряжения;
- защита (короткое замыкание на выходе ИВЭПР);
- отсутствие АКБ;
- разряд АКБ;
- глубокий разряд АКБ;
- вскрытие корпуса.
ИВЭПР 24/2,5 RS-R3 2х12 БР автоматически переходит в режим работы от АКБ при пропадании напряжения сети, и автоматически возвращается в режим работы от сети при восстановлении сетевого напряжения. Функция резервирования осуществляется от двух герметизированных необслуживаемых свинцово-кислотных аккумуляторных батарей (АКБ) напряжением 12 В, ёмкостью 12 А*ч.
Источник обеспечивает:
- защиту от короткого замыкания на выходе с автоматическим восстановлением напряжения после устранения аварийного режима;
- электронную защиту при замыкании клемм АКБ и от переполюсовки АКБ;
- защиту схемы источника от повреждений при скачках сетевого напряжения за счет наличия, металлоксидного варистора;
- защиту аккумуляторных батарей в резервном режиме от глубокого разряда путем отключения нагрузки.
Источник имеет встроенную термозащиту, обеспечивающую отключение нагрузки при перегреве элементов источника вследствие длительной работы с нагрузкой, превышающей номинальную, и (или) при повышенной температуре окружающей среды.
Конструкция:
источник состоит из металлического корпуса с установленной внутри платой. На плате находятся импульсный преобразователь напряжения сети 230 В в постоянное напряжение 27 В и схемы защиты, индикации, заряда и контроля АКБ. Выходное напряжение преобразователя 27 В является также напряжением питания схем заряда АКБ. Источник имеет независимые схемы контроля и заряда для каждой из АКБ. К выходу преобразователя 27 В через клеммы «+Р»; «–Р» может подключаться необходимое количество внешних боксов БР 24 с дополнительными АКБ и схемами подзаряда и контроля.
На передней панели корпуса расположены индикаторы наличия сетевого напряжения («СЕТЬ»), выходного напряжения («ВЫХОД») и состояния АКБ («АКБ»).
