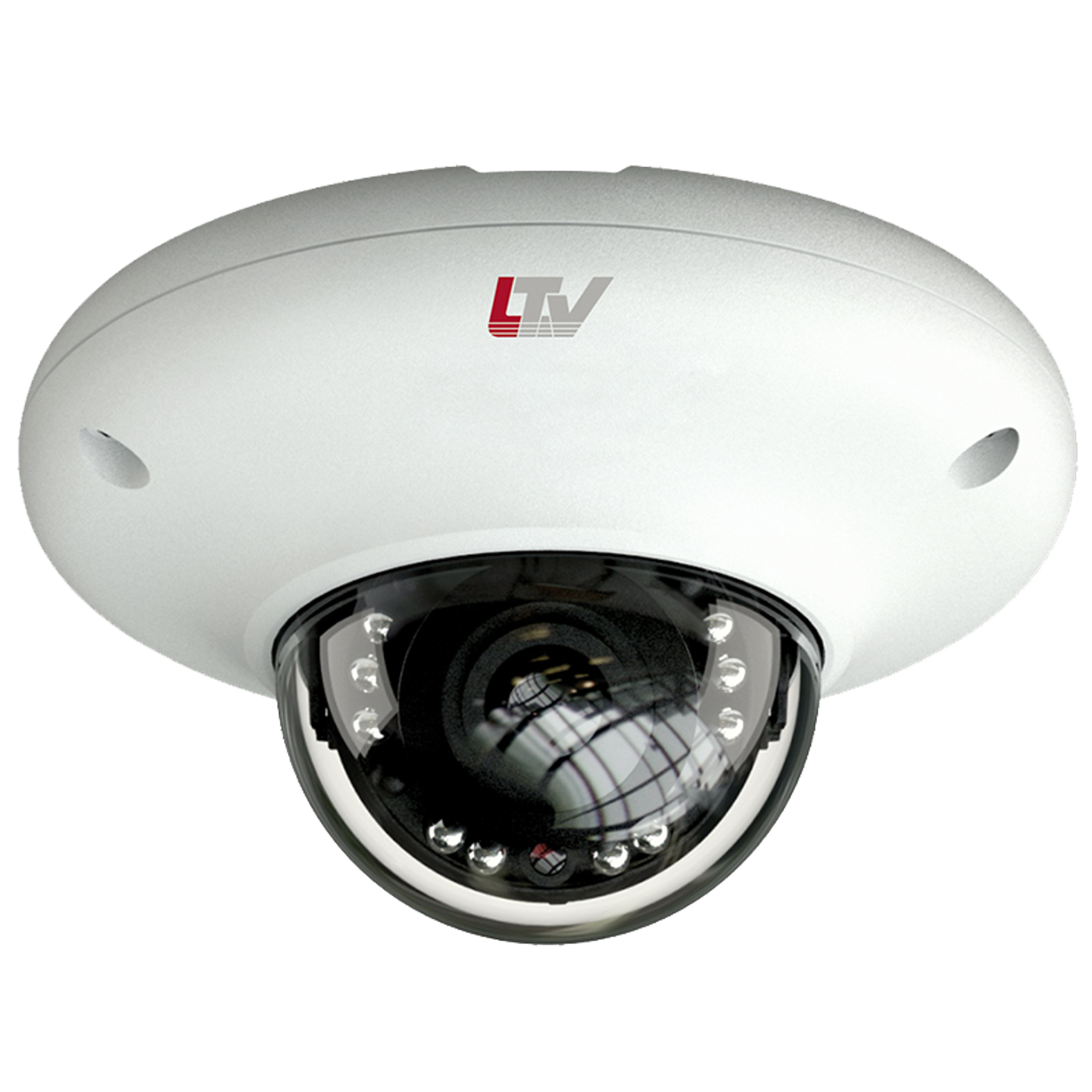

Полный обзор купольной IP-видеокамеры LTV-2CNM20-F28

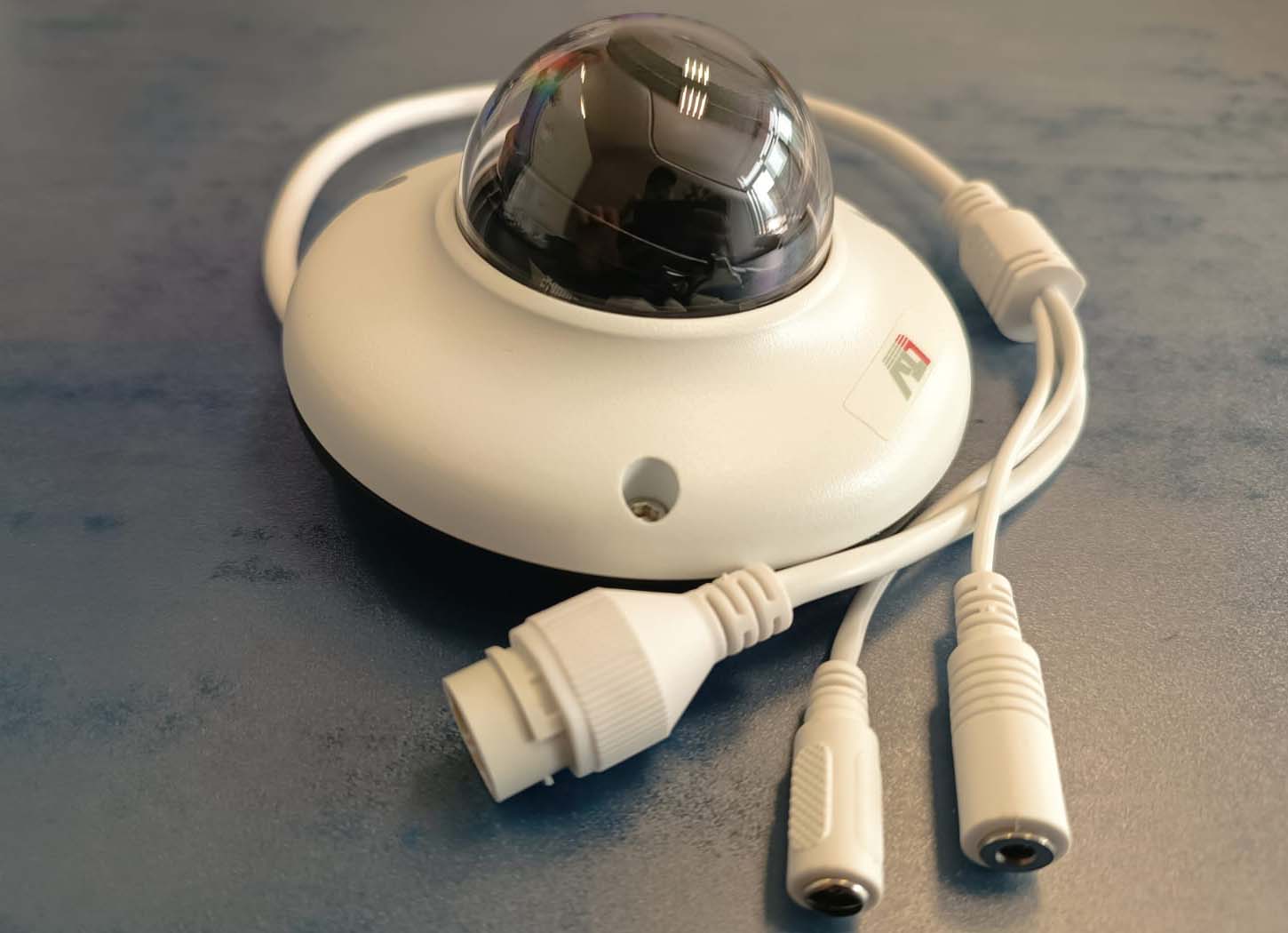

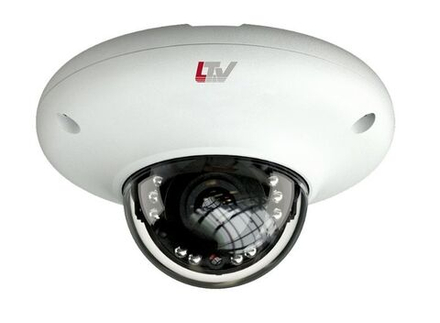

Купольная IP-видеокамера LTV-2CNM20-F28 , разработанная компанией LTV, представляет собой современное устройство для профессионального видеонаблюдения. Она сочетает в себе надёжность, гибкость настроек и

 широкий спектр функциональных возможностей, что делает её подходящей как для внутреннего, так и для уличного применения.

Габаритные размеры и физические характеристики:

• Размеры камеры: 110 × 59,8 мм .
• Вес: 0,376 кг .
• Класс защиты: IP66 (защита от воды и пыли) и IK10 (ударопрочность) .
• Рабочая температура: от -40 °C до +60 °C , что позволяет использовать камеру в экстремальных условиях.

Разъёмы и интерфейсы:

• Сетевой порт : Fast Ethernet (RJ-45), поддержка PoE (IEEE 802.3af).
• Аудио : Встроенный микрофон и возможность подключения внешнего микрофона.
• Поддержка карт памяти : MicroSD (до 128 ГБ) для локального хранения видео.

Электропитание:

• Напряжение питания: 12 В (DC) или через PoE (максимально 6 Вт).

Характеристики камеры

Видеокамера

• Матрица : 1/2.8" CMOS.
• Разрешение : Поддерживает Full HD (1920x1080) и другие форматы (720p, 704x576, 480x240).
• Чувствительность :
  • Цветное изображение: 0.005 лк при F1.6 и включённом АРУ .
  • Чёрно-белое изображение: 0.0028 лк при F1.2 и включённом АРУ .
• Кодеки : H.265S, H.265+, H.264S, H.264+, H.264 (Base, Main, High), MJPEG.
• Дополнительные возможности :
  • Механический ИК-фильтр для режима "день/ночь".
  • ИК-подсветка до 20 метров .
  • Компенсация засветки (BLC, WDR 120 дБ).
  • Автоматическая регулировка усиления и баланс белого.
  • Система шумоподавления (3D DNR).

Объектив

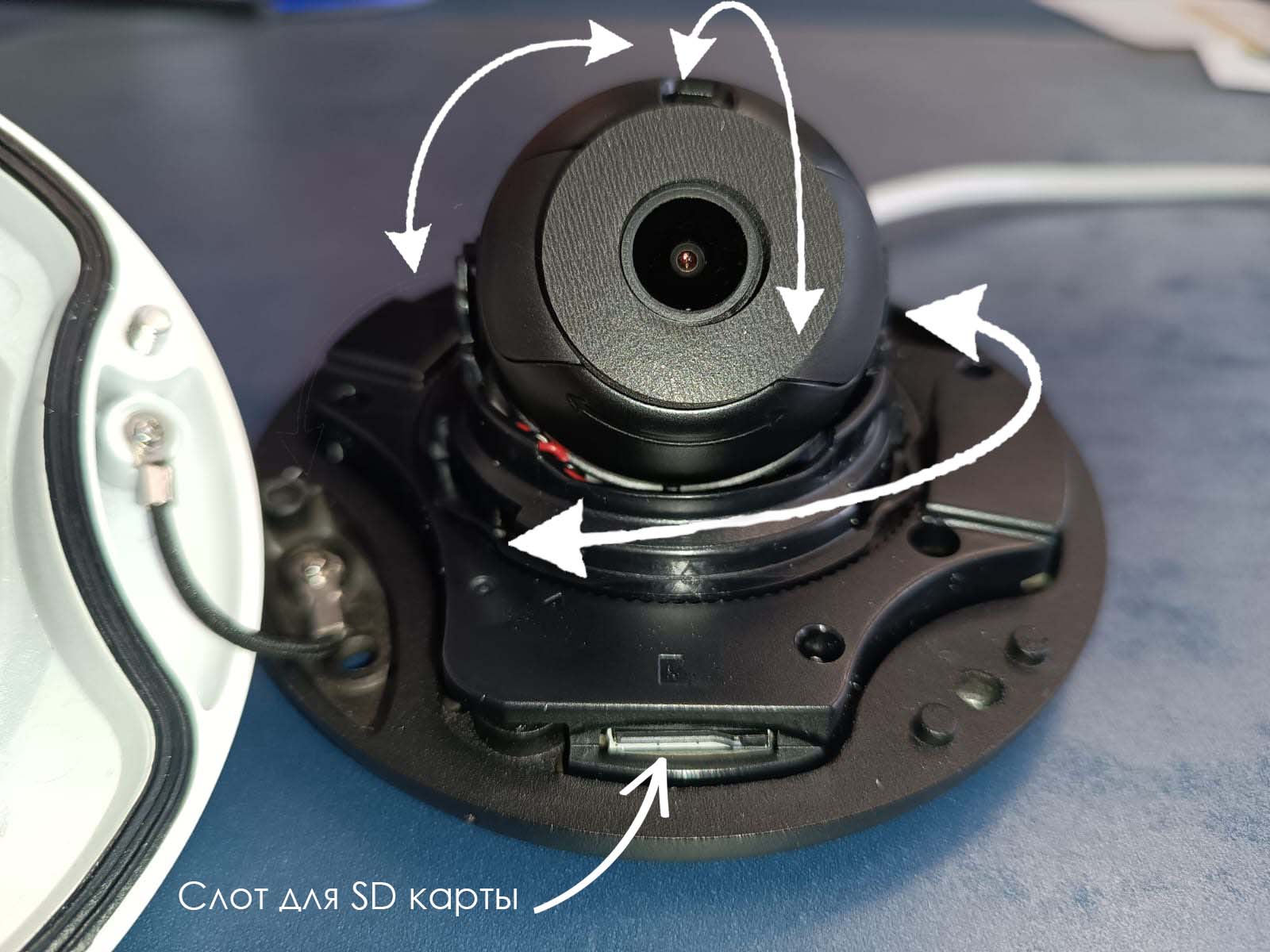

Объектив камеры имеет регулировку в трех направлениях, что позволяет установить ее как на потолок, так и на стену

• Тип объектива : Встроенный M12.
• Фокусное расстояние : f=2.8 мм (F1.6).
• Угол зрения по горизонтали : 108° .

Аудио

• Вход/выход : Встроенный микрофон, поддержка внешнего микрофона.
• Кодеки : G.711a, G.711u.

Интеллектуальные функции

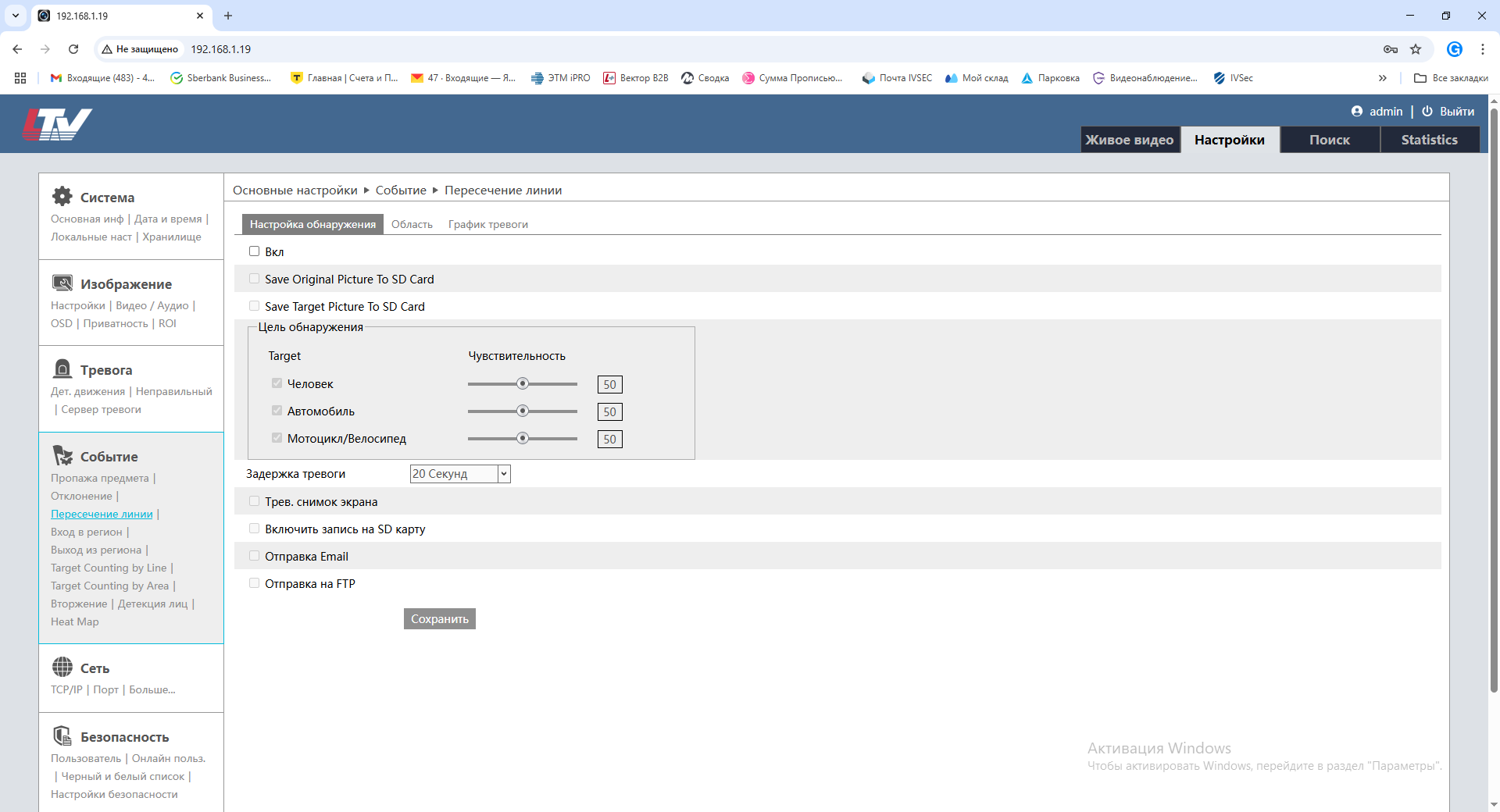

• Детектор движения, детектор пересечения линии, детектор вторжения/выхода из зоны.
• Подсчёт объектов, детектор саботажа, детектор лиц.
• Маскирование (до 4 зон).

Сеть

• Протоколы : DDNS, DHCP, DNS, FTP, HTTP, HTTPS, ICMP, IPv4/v6, NTP, ONVIF, PPPoE, QoS, RTP, RTCP, RTSP, SMTP, SNMPv1/v2/v3, TCP, Telnet, UDP, UPnP, 802.1X.
• PoE : Поддержка IEEE 802.3af для питания через Ethernet.

Web интерфейс

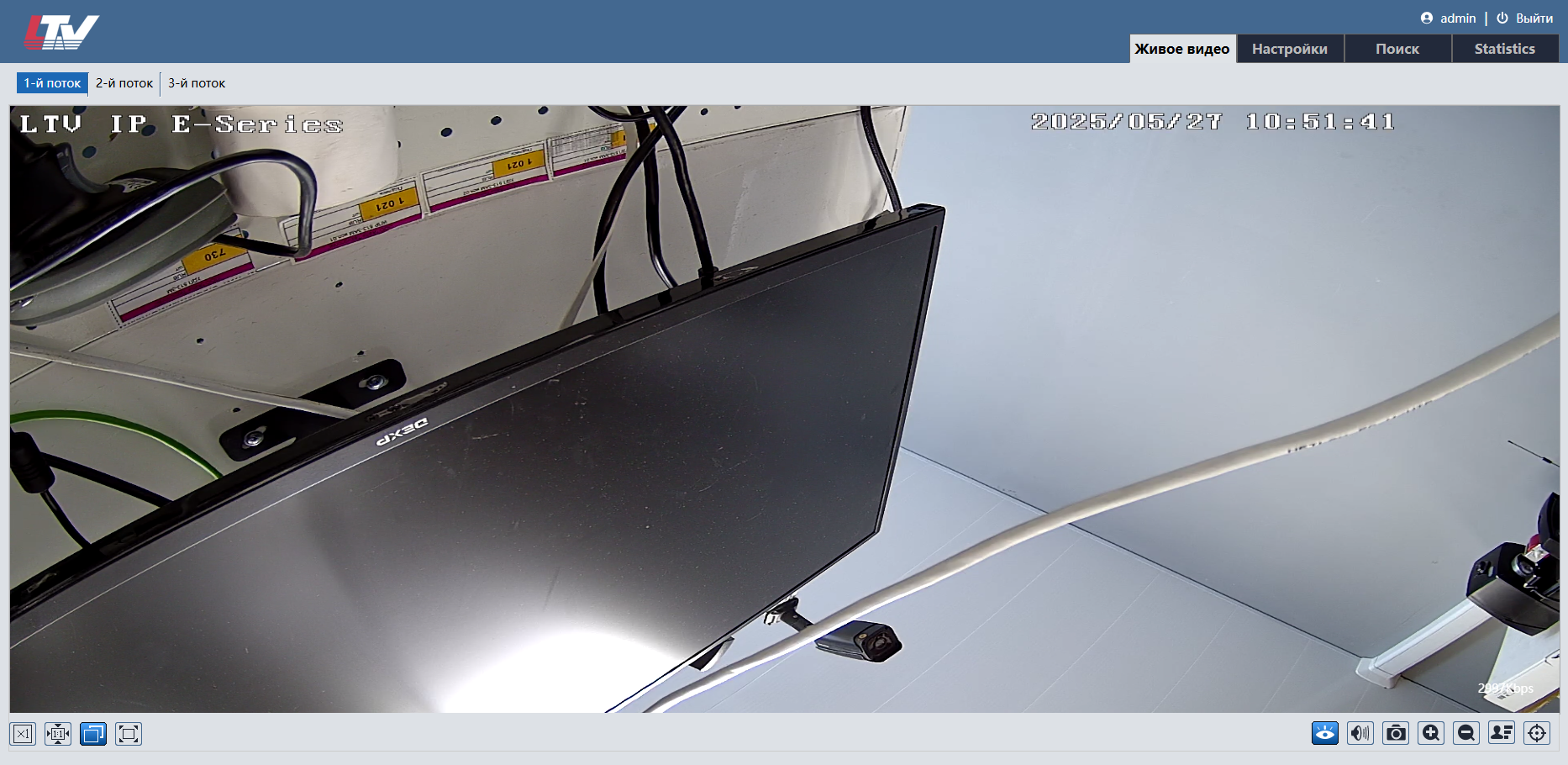

При входе в web интерфейс камеры открывается окно с живым видео потока камеры. Оно имеет следующие особенности:

• Многопотоковый вывод : Камера поддерживает до трех независимых потоков видео (1-й, 2-й и 3-й потоки), каждый из которых может быть настроен индивидуально по разрешению и качеству.
• OSD: В верхней части кадра отображается текущее время и скорость передачи данных, что помогает контролировать работу системы в реальном времени.
• Полезные инструменты : В нижней части интерфейса есть кнопки для масштабирования, сохранения изображения, настройки зума и других функций, что делает управление более удобным.

Переходим в меню настройки:

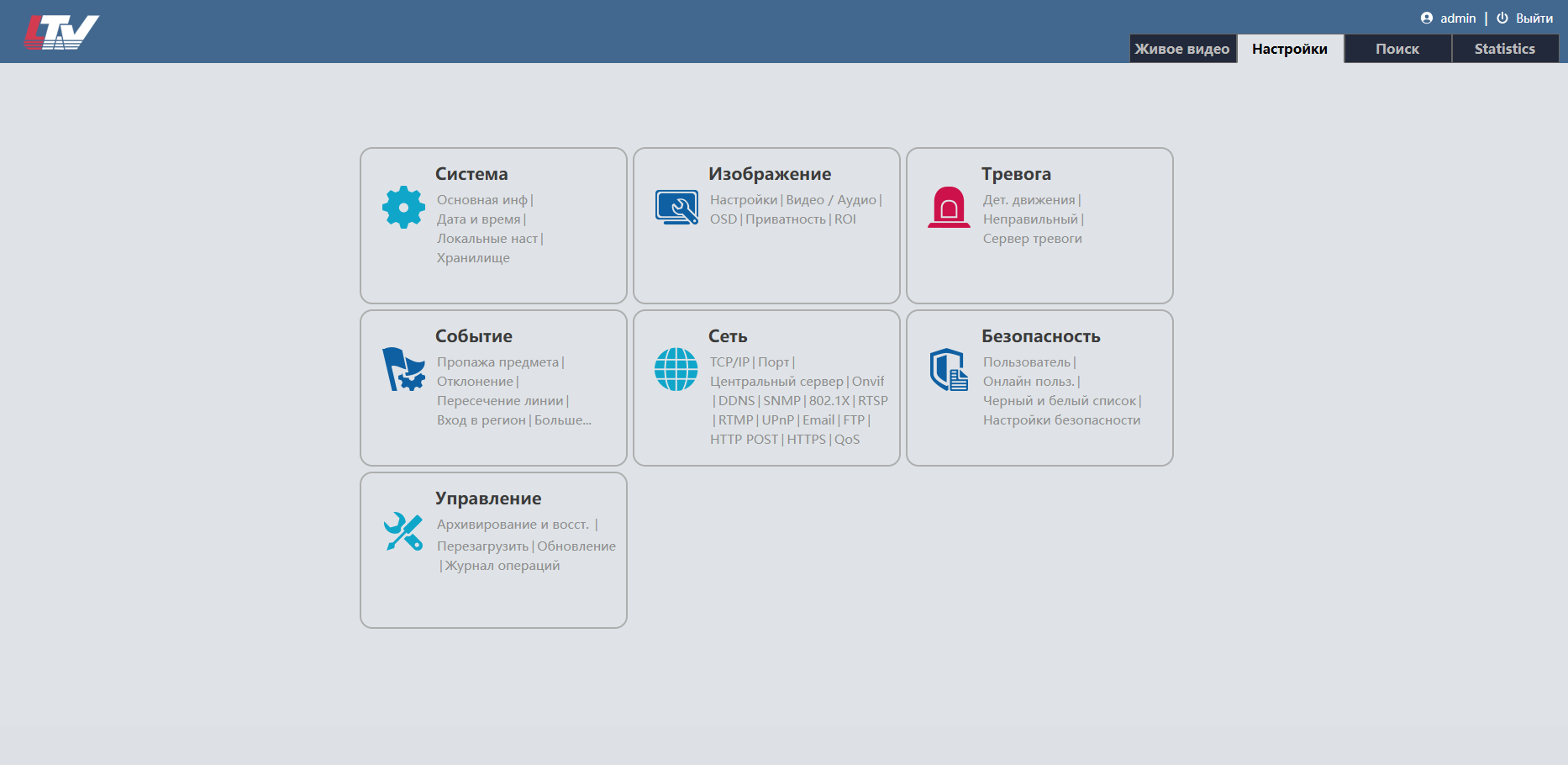

1: Главное меню

В главном меню камеры, показаны все категории настроек:

• Система : Управление основной информацией, датой и временем, локальными настройками и хранилищем данных.
• Изображение : Настройка параметров видео (разрешение, качество), аудио, OSD, приватности и ROI.
• Тревога : Конфигурация различных типов тревог (детектор движения, неправильный вход, сервер тревоги).

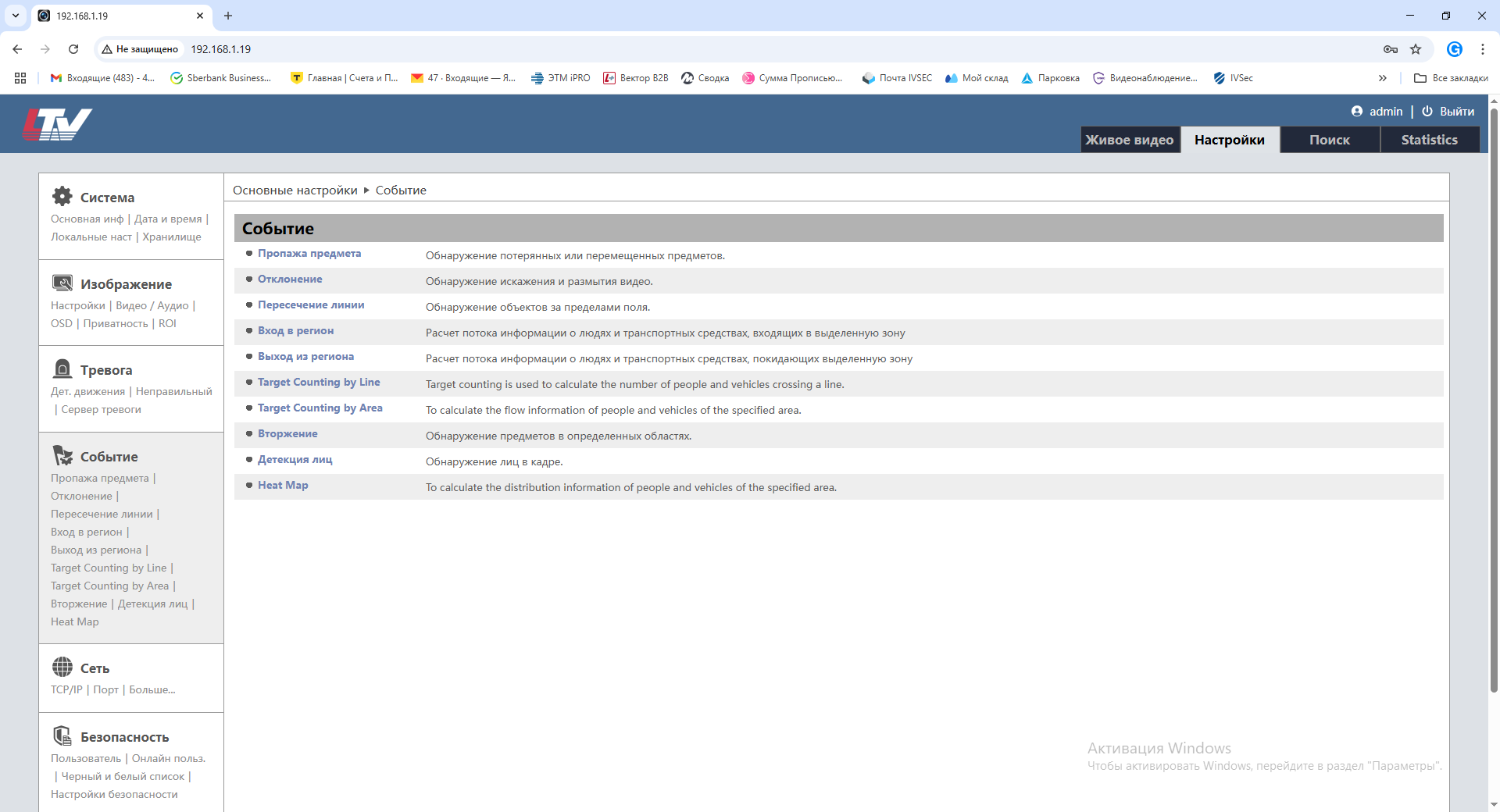

• Событие : Настройка событий, таких как пропажа предмета, отклонение, пересечение линии, вход/выход из региона, подсчёт объектов, детекция лиц и другие.
• Сеть : Настройка сетевых параметров (TCP/IP, порты, центральный сервер, ONVIF, DDNS, SNMP, RTSP и т.д.).
• Безопасность : Управление пользователями, онлайн-пользователями, черным и белым списком IP-адресов, а также общими настройками безопасности.
• Управление : Архивирование и восстановление данных, перезагрузка, обновление ПО и журнал операций.

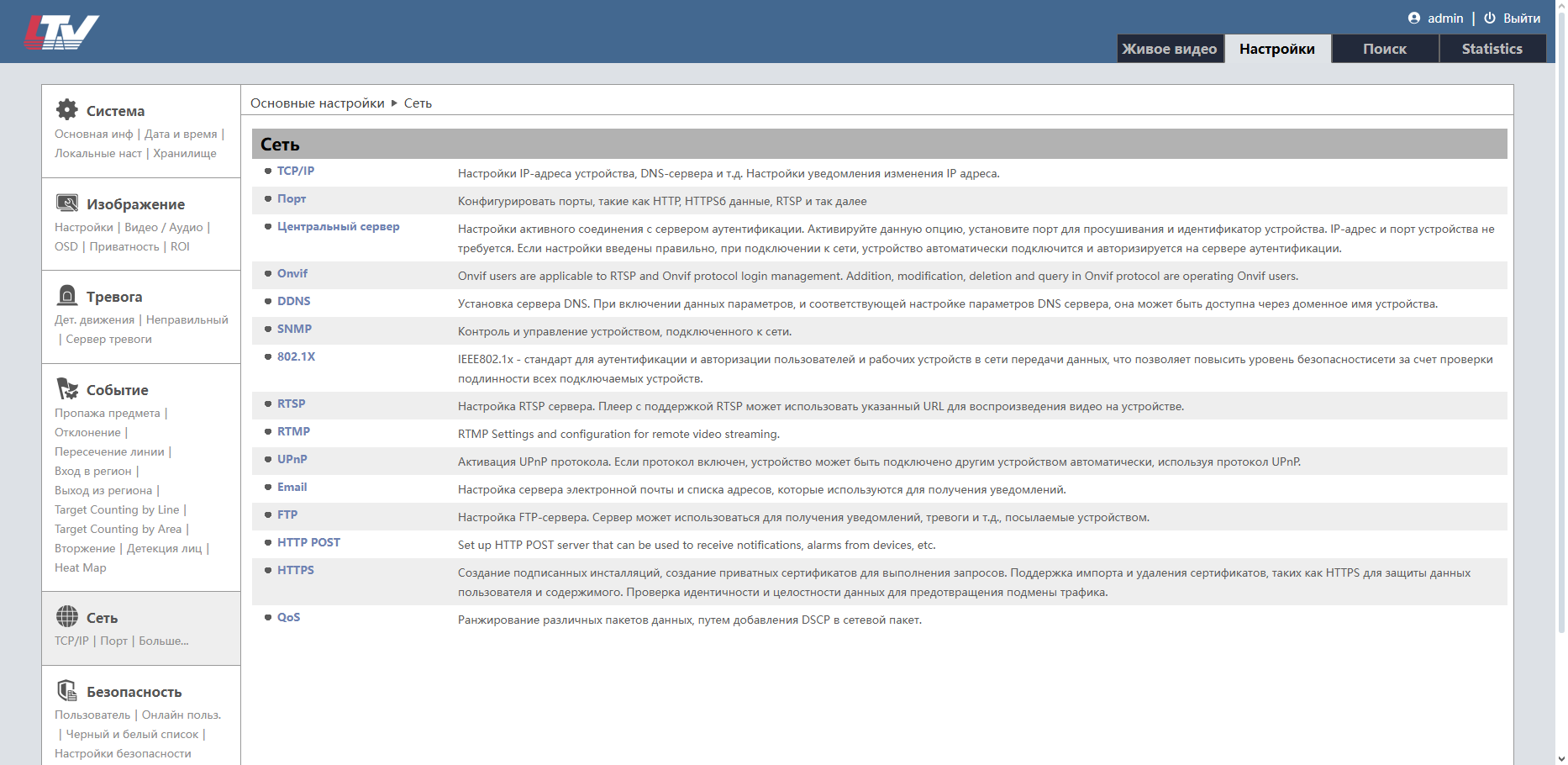

2: Сетевые настройки

В меню "Сеть" показаны сетевые возможности камеры:

• TCP/IP : Настройка IP-адреса, DNS-сервера и других параметров TCP/IP. Позволяет задать статический или динамический IP-адрес камеры, указать шлюз по умолчанию и серверы DNS, что обеспечивает базовые сетевые настройки камеры, взаимодействие устройства с другими сетевыми компонентами и доступ к интернету.
• Порт : Конфигурация портов для HTTP, HTTPS, RTSP и других протоколов. Предоставляет возможность настроить номера портов для различных протоколов, таких как HTTP, HTTPS, RTSP и других, что необходимо для исключения конфликтов с уже занятыми портами в сети, а также для обеспечения безопасности путём изменения стандартных портов на нестандартные значения.
• Центральный сервер : Настройка подключения к центральному серверу для автоматической авторизации и управления устройством. Используется для автоматической регистрации камеры на внешнем сервере, что особенно удобно при управлении большим количеством камер, позволяя централизованно контролировать их состояние и параметры без необходимости ручной настройки каждой отдельной единицы оборудования.
• ONVIF : Поддержка протокола ONVIF для интеграции с другими системами видеонаблюдения. Это стандарт, который гарантирует совместимость камеры с различными системами видеонаблюдения сторонних производителей, включая NVR-устройства и программное обеспечение, что делает возможным использование камеры устройствами разных производителей.
• DDNS : Использование динамического DNS для доступа к камере через доменное имя. Служит для привязки публичного IP-адреса камеры к доменному имени, что позволяет получать к ней удалённый доступ даже если провайдер выдаёт динамический IP, что может быть полезно при организации видеонаблюдения с удаленным центральным оборудованием в сетях без фиксированного адреса.
• SNMP : Настройка SNMP для мониторинга состояния камеры и получения уведомлений. Обеспечивает возможность мониторинга состояния камеры через специализированные сетевые системы управления, такие как PRTG, Cacti или Zabbix, позволяя своевременно выявлять проблемы в работе устройства и получать уведомления о его состоянии.
• 802.1X : Аутентификация пользователей и устройств в сети для повышения безопасности. Реализует механизм сетевой аутентификации, требующий от пользователя или устройства предоставления учётных данных перед тем, как будет разрешён доступ к сети, что повышает уровень безопасности в корпоративных и административных сетях.
• RTSP : Настройка RTSP-сервера для потоковой передачи видео. Настраивает работу с видеопотоком в реальном времени, обеспечивая возможность просмотра изображения с камеры через медиаплееры, облачные сервисы или NVR-серверы, что делает его основным интерфейсом для трансляции видео.
• RTMP : Настройка RTMP-сервера для трансляции видео в режиме реального времени. Применяется для отправки видеопотока в сторонние серверы, например, на платформы YouTube, VKvideo, Rutube или внутренние RTMP-серверы, что особенно полезно при организации прямых трансляций или использования собственной инфраструктуры доставки видео.
• UPnP : Автоматическое открытие портов для упрощённого доступа к камере. Автоматически открывает необходимые порты на маршрутизаторе, упрощая настройку удалённого доступа к камере без необходимости вручную выполнять проброс портов, что значительно снижает порог входа для пользователей без технической подготовки.
• Email : Настройка сервера электронной почты для отправки уведомлений. Позволяет настроить отправку уведомлений о тревожных событиях, таких как обнаружение движения или саботаж, прямо на указанный ящик электронной почты, обеспечивая оперативное информирование владельца или администратора о происходящих событиях.
• FTP : Настройка FTP-сервера для хранения записей и скриншотов. Используется для автоматической загрузки записей и скриншотов на удалённый сервер, что обеспечивает резервное хранение данных и защиту информации даже в случае выхода из строя локального хранилища, такого как microSD-карта.
• HTTP POST : Настройка HTTP-сервера для получения уведомлений и тревог. Предназначен для передачи данных о событиях и тревогах на сторонний HTTP-сервер, что может быть использовано для интеграции камеры в собственные системы анализа или мониторинга, работающие на основе API.
• HTTPS : Защита данных с помощью шифрования HTTPS. Обеспечивает защищённое соединение между пользователем и камерой при доступе через браузер, используя шифрование SSL/TLS, что предотвращает перехват логина, пароля и других чувствительных данных.
• QoS : Регулирование приоритетов пакетов данных для обеспечения стабильной работы системы. (Quality of Service) регулирует приоритеты сетевого трафика, выделяя более высокий приоритет видеопотоку, чтобы гарантировать его бесперебойную передачу даже в условиях перегруженной сети, где одновременно работают другие приложения.

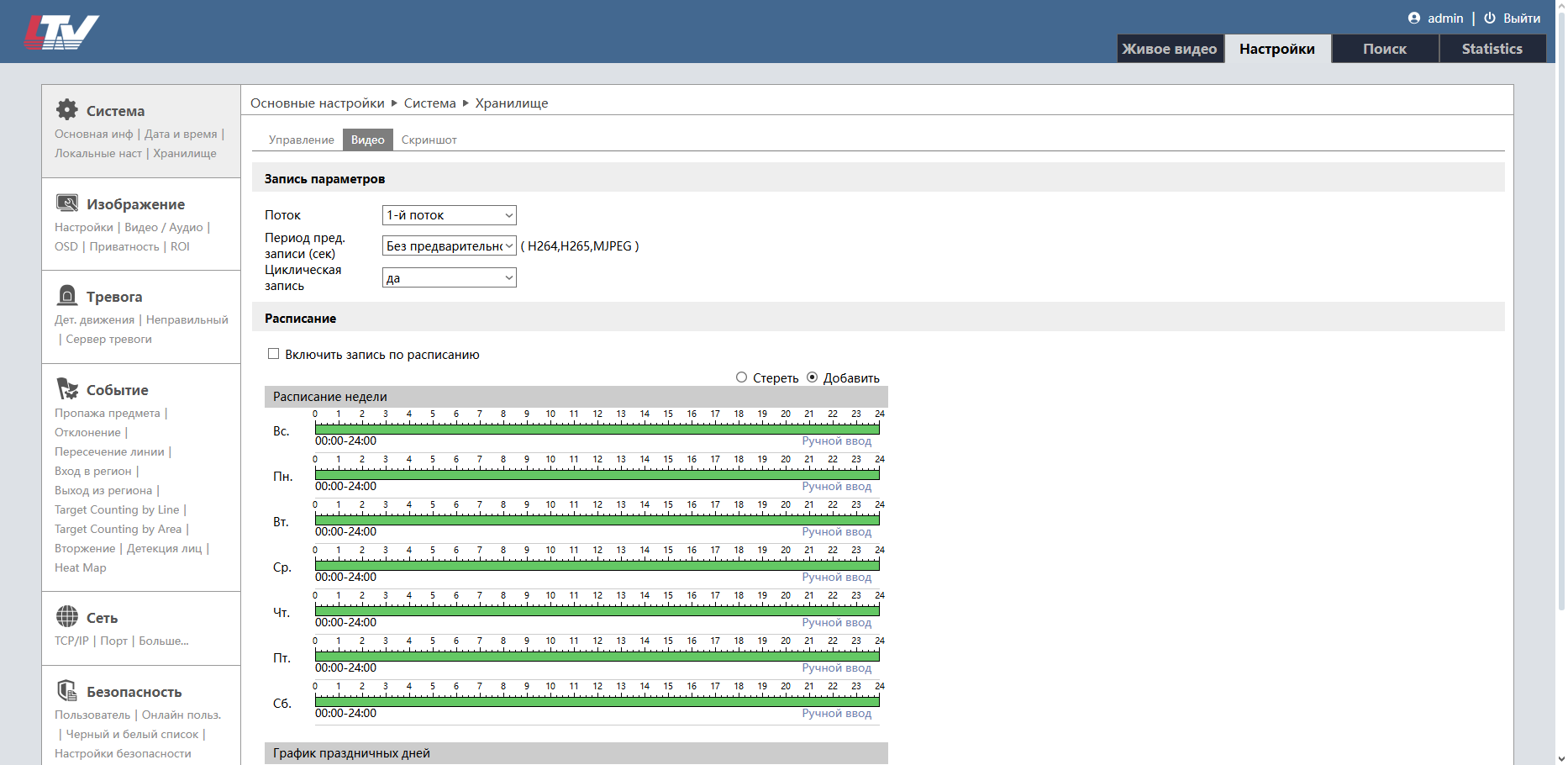

4: Настройки записи

Меню настройки записи в купольной IP-видеокамере LTV-2CNM20-F28 предоставляет пользователю широкие возможности по управлению процессом сохранения видеопотока, позволяя гибко задавать параметры хранения данных как локально на microSD-карте, так и удалённо через сеть, что особенно важно при организации систем видеонаблюдения различного уровня сложности. В этом меню можно выбрать один из трёх доступных видеопотоков — основной, дополнительный или третий — для записи, что позволяет оптимизировать использование дискового пространства и сетевых ресурсов в зависимости от целей использования: высококачественная запись, экономия памяти или удалённый мониторинг.

Настройка записи предусматривает возможность выбора расписания, согласно которому камера будет записывать видео в указанные промежутки времени, например, только в рабочие часы или круглосуточно, при этом можно задать индивидуальные параметры для каждого дня недели, обеспечивая тем самым максимальную гибкость управления архивом. Также предусмотрена функция записи по событиям, которая активируется при срабатывании одного или нескольких детекторов, таких как обнаружение движения, пересечение линии, вторжение в зону или исчезновение объекта, что позволяет значительно сэкономить объём хранимых данных, записывая видео только в момент возникновения важного события.

Для повышения эффективности работы системы видеонаблюдения доступна настройка предварительной записи, которая гарантирует сохранение фрагмента видео за несколько секунд до фактического срабатывания тревоги, что особенно полезно для анализа контекста произошедшего события. Длительность предзаписи можно регулировать вручную, устанавливая оптимальное значение в зависимости от скорости реакции системы и характера контролируемой зоны.

Кроме того, в меню настройки записи доступна функция циклической записи, при которой старые файлы автоматически перезаписываются новыми данными по мере заполнения носителя, что исключает необходимость постоянного контроля за свободным местом на карте памяти и позволяет поддерживать актуальный архив без ручного вмешательства. Пользователь может также включить одновременную запись нескольких потоков, например, основного для архива и дополнительного для резервного копирования, обеспечивая таким образом надёжное хранение информации и её доступность в различных форматах.

Все эти параметры позволяют адаптировать камеру под разные сценарии использования, будь то круглосуточная запись в офисе, периодическая запись в домашней системе видеонаблюдения или событийная запись на складе, где необходимо фиксировать только нештатные ситуации, делая настройку записи максимально удобной и функциональной для пользователя.

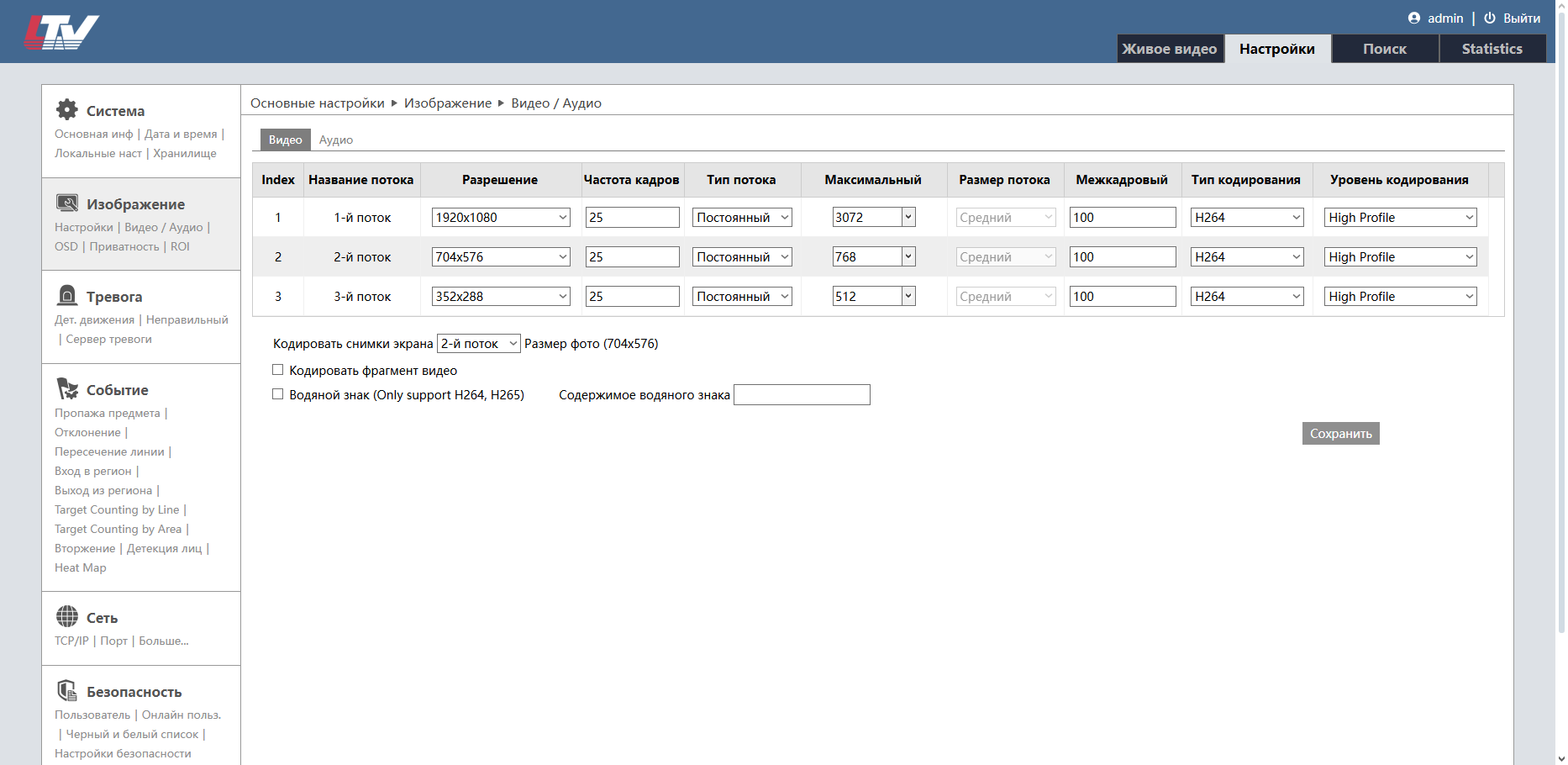

Форматы и параметры записи

Камера позволяет записывать видео в нескольких форматах кодирования: H.265S, H.265+, H.264S, H.264+ и MJPEG , что даёт возможность выбрать оптимальный баланс между качеством изображения и занимаемым объёмом памяти. При этом используются разные профили кодирования (Base, Main, High), которые влияют на степень сжатия и детализацию изображения.

Разрешение видеозаписи зависит от выбранного потока:

• Основной поток : Full HD (1920x1080) при частоте кадров до 25 к/с.
• Дополнительный поток : 720p, 704x576 или 480x240 при той же частоте кадров.
• Третий поток : 704x576 или 480x240, что удобно для экономии дискового пространства или удалённого просмотра через облачные сервисы.

Частота кадров может быть задана в диапазоне от 1 до 25 кадров в секунду, что позволяет уменьшить объём данных при необходимости, например, при записи малодинамичных сцен.

Расписание записи :

Существует несколько режимов записи, которые можно комбинировать между собой:

• Постоянная запись — камера записывает видео круглосуточно, независимо от наличия событий, что используется для максимального охвата происходящего.
• Запись по расписанию — пользователь может задать временные интервалы, в которые будет осуществляться запись, например, только в рабочие часы или в определённые дни недели.
• Запись по событию — активируется при срабатывании одного или нескольких интеллектуальных детекторов, таких как обнаружение движения, пересечение линии, вторжение в зону, исчезновение объекта или детекция лиц, что позволяет экономить место на носителе, записывая видео только при наличии реального события.

В дополнение к видеозаписи камера может создавать скриншоты при наступлении определённых событий, например, при обнаружении движения или саботажа. Эти изображения сохраняются в формате JPEG и могут быть отправлены по электронной почте или загружены на FTP-сервер для последующего анализа. Пользователь может выбрать, какой из потоков использовать для создания скриншотов, а также настроить качество изображения и частоту их создания.

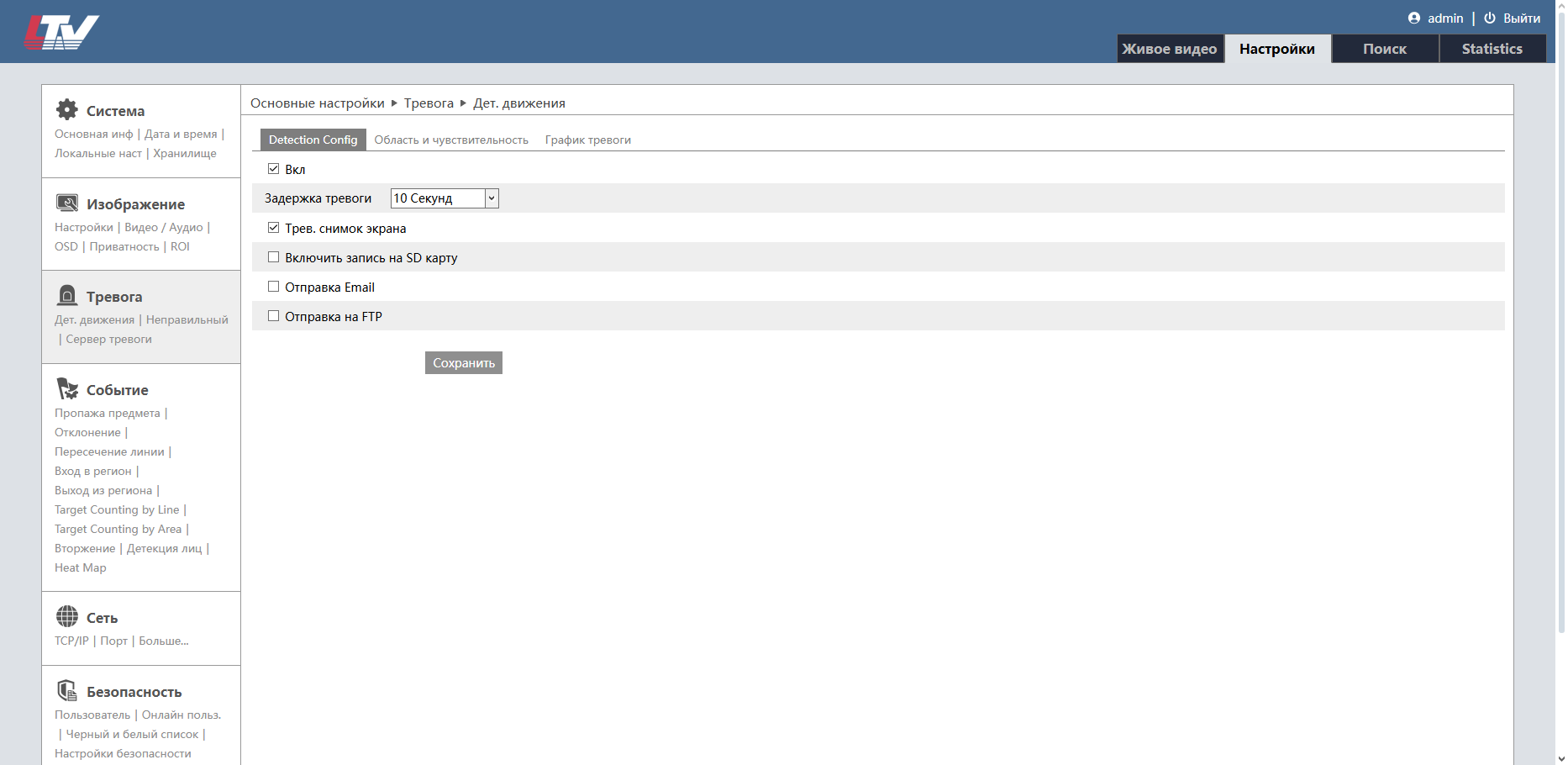

5. Настройки детектора движения

В этом меню показаны параметры детектора движения:

• Включение/выключение детектора .
• Задержка тревоги : Настройка времени задержки после обнаружения движения (например, 10 секунд).
• Тревожный снимок экрана : Возможность делать скриншоты при активации тревоги.
• Включение записи на SD-карту : Автоматическая запись видео при обнаружении движения.
• Отправка Email и FTP : Возможность уведомлять пользователей о тревогах через электронную почту или передавать файлы на FTP-сервер.

Обзор интеллектуальных функций камеры LTV-2CNM20-F28

Купольная IP-видеокамера LTV-2CNM20-F28 оснащена широким набором интеллектуальных функций, которые позволяют автоматизировать анализ видеопотока и реагировать на различные события в режиме реального времени. Рассмотрим подробно каждую из этих функций.

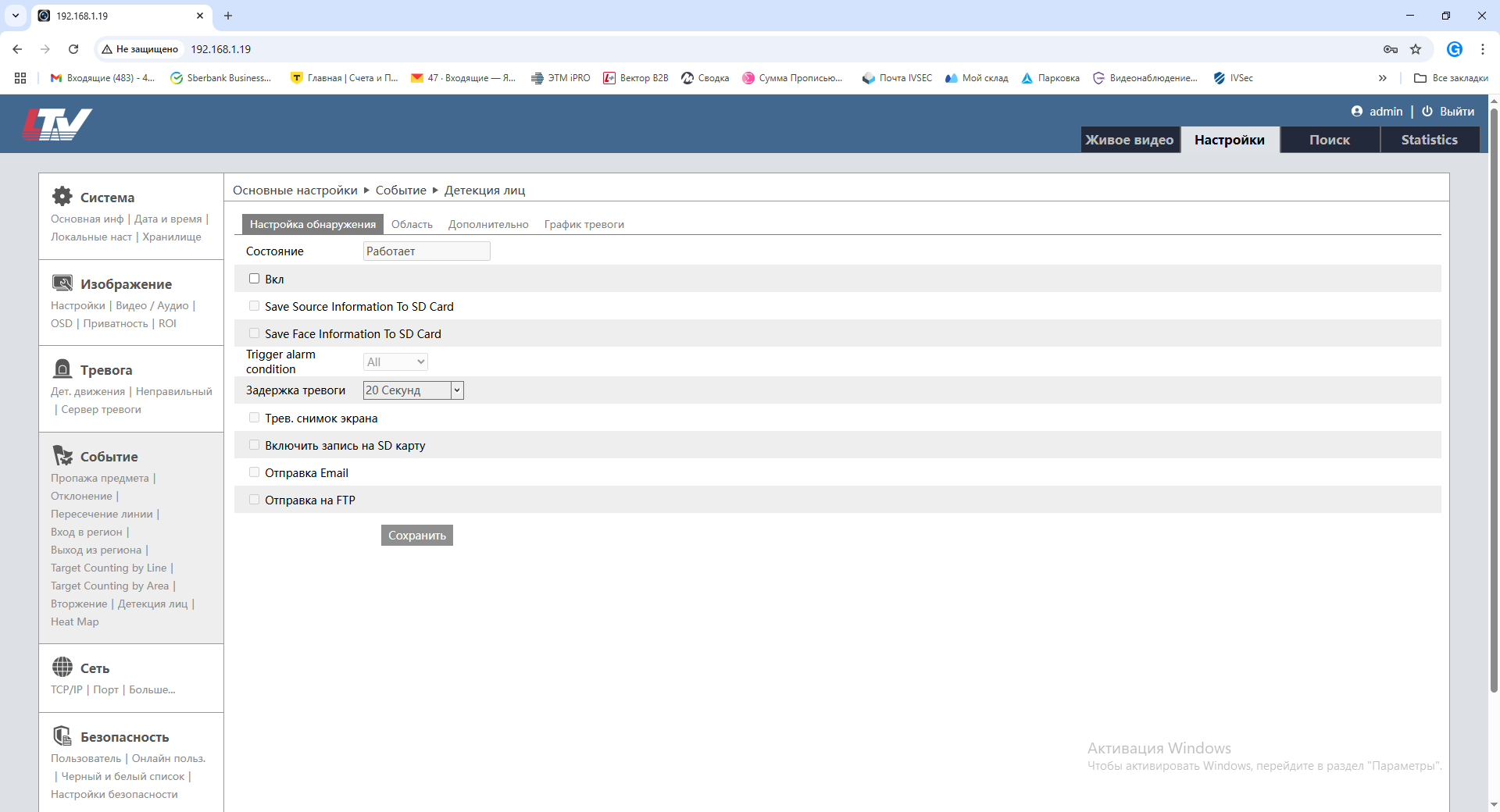

Меню детекции лиц в купольной IP-видеокамере LTV-2CNM20-F28 представляет собой функциональный интерфейс, позволяющий настраивать параметры автоматического распознавания и анализа человеческих лиц в зоне наблюдения. В этом меню пользователь может активировать функцию обнаружения лиц, задать чувствительность системы, указать действия, которые будут выполняться при срабатывании события, а также выбрать параметры сохранения информации как на локальное хранилище — microSD-карту, так и на удалённые серверы по сети.

Включение функции детекции лиц осуществляется с помощью переключателя, который позволяет запустить процесс сканирования видеопотока на наличие человеческих лиц, при этом система способна обнаруживать лица в различных ракурсах и при разных условиях освещения благодаря продвинутому алгоритму анализа изображения, основанному на технологии выделения характерных точек лица и сравнения их с эталонными шаблонами. После активации функции можно настроить параметры сохранения данных: в частности, камера предоставляет возможность сохранять исходное видеоизображение, на котором было зафиксировано лицо, а также саму информацию о лице, включая его положение на кадре и, при наличии соответствующего ПО, потенциальные характеристики (например, возрастная группа или пол), хотя данная модель поддерживает именно обнаружение, а не идентификацию лиц.

Условия срабатывания тревоги могут быть настроены в зависимости от ситуации, например, можно установить, чтобы уведомления генерировались при появлении любого лица в зоне наблюдения, либо же ограничить сценарии более специфическими условиями, такими как длительное присутствие одного и того же лица в кадре или появление лица в ограниченной области. Задержка тревоги позволяет определить временной интервал, в течение которого будет фиксироваться событие после его возникновения, что снижает вероятность ложных срабатываний и помогает системе адекватно реагировать только на действительно важные события.

Кроме того, предусмотрена возможность выполнения ряда действий при обнаружении лица, таких как создание скриншота, запуск записи видео на microSD-карту, отправка email-уведомления на указанный адрес или передача данных на FTP-сервер, что позволяет использовать камеру в составе комплексных систем безопасности, где требуется оперативное информирование ответственных лиц о происходящем. Каждое событие фиксируется в журнале, а результаты подсчётов и обнаружений выводятся в меню статистика, где они могут быть проанализированы в контексте времени и частоты появления объектов.

Также в меню можно задать параметры сохранения информации — например, включить или отключить запись исходного видео до события и сохранение самого найденного лица, что особенно удобно при необходимости последующего анализа или использования этих данных в качестве доказательств. Все эти возможности обеспечивают высокую степень гибкости и делают функцию детекции лиц универсальным решением, подходящим как для коммерческого использования в торговых и офисных помещениях, так и для частного применения в целях повышения уровня безопасности и контроля доступа.

Меню "Статистика" в нем отображаются результаты подсчётов

Это меню позволяет пользователю получить структурированные данные о количестве обнаруженных объектов, времени и частоте возникновения событий. Ниже приведены основные возможности этого раздела:

Статистика по подсчёту объектов

• Отображается информация о количестве людей или транспортных средств, пересекших заданную линию или находящихся в выделенной области.
• Можно просматривать данные за определённый период: час, день, неделю или месяц.
• Возможность фильтрации по типу события (вход/выход, пересечение линии и т.д.).

Журнал событий

• В этом разделе выводится список всех зарегистрированных камерой событий:
  • Дата и время активации.
  • Тип события (например, пропажа предмета, пересечение линии).
  • Скриншот или ссылка на запись события.
• Позволяет анализировать частоту и характер происходящих событий.

Тепловая карта (Heat Map)

• Если функция Heat Map активирована, то в меню статистики можно увидеть графическое представление распределения объектов в зоне наблюдения.
• Цветовые зоны показывают наиболее посещаемые участки пространства.

Заключение

Купольная IP-видеокамера LTV-2CNM20-F28 предлагает продвинутый интерфейс управления, который позволяет настраивать различные параметры для оптимальной работы системы видеонаблюдения. Благодаря поддержке множества сетевых протоколов, гибким настройкам видео и аудио, а также интеллектуальным функциям, такими как слежение за пропажей предметов, эта камера становится универсальным решением для профессионального видеонаблюдения. Особенно ценятся такие возможности, как три независимых потока видео, поддержка ONVIF, защита IP66 и IK10, а также богатый набор интеллектуальных алгоритмов анализа видео.

Эта камера станет отличным выбором для организаций, требующих надёжного и эффективного видеонаблюдения с возможностью дальнейшей интеграции в существующие системы безопасности.
