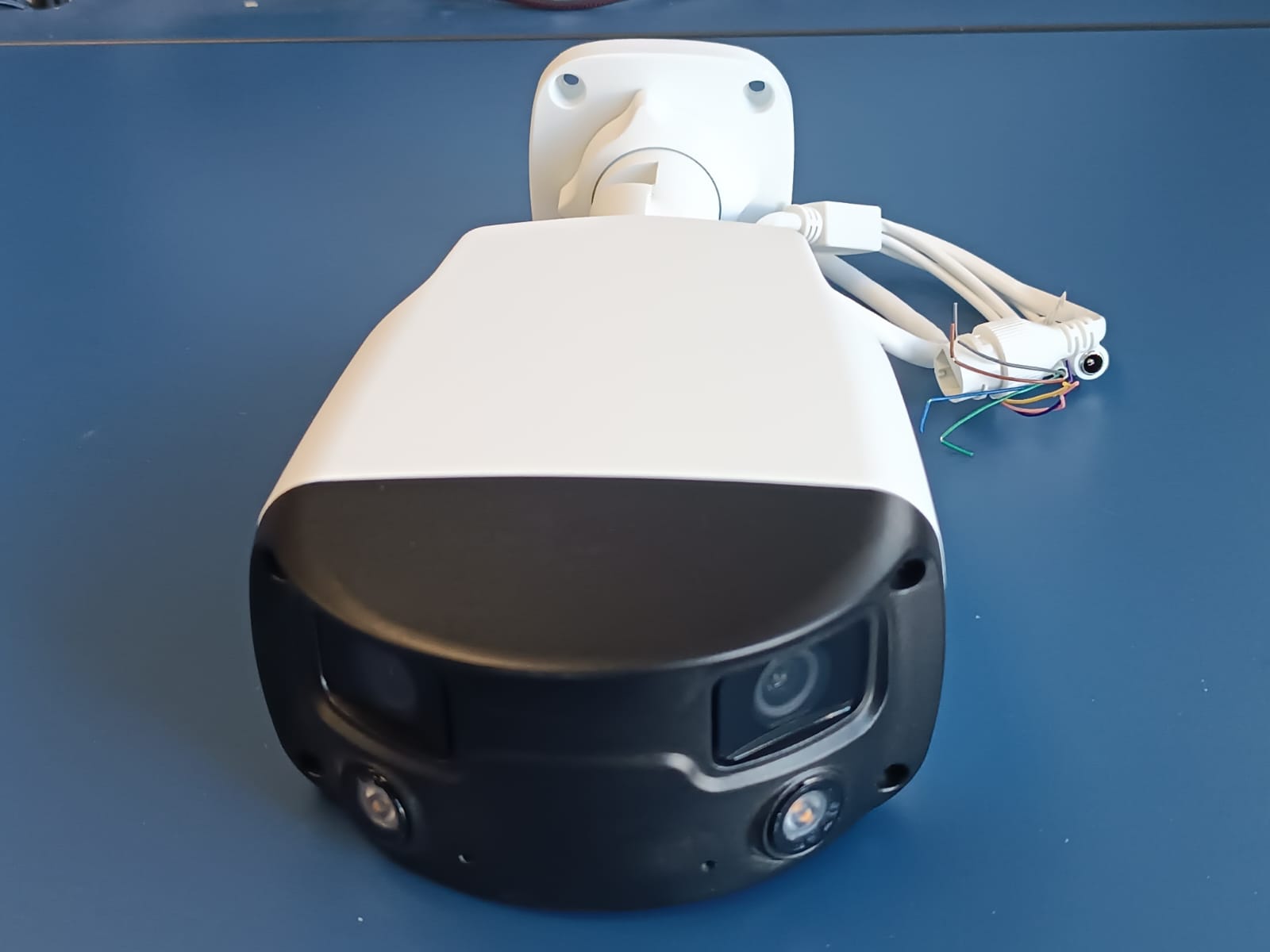

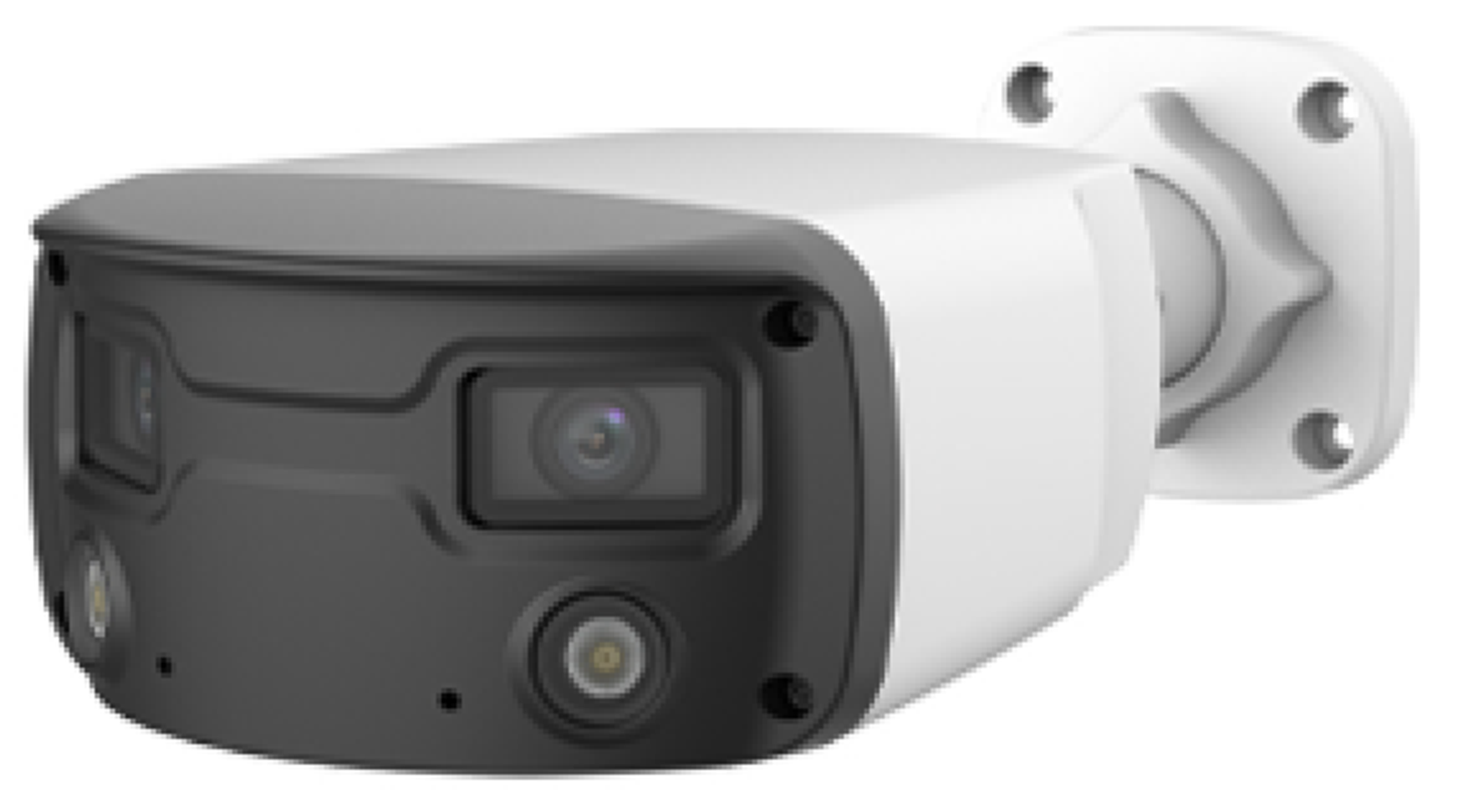

Видеокамера LTV-3CNMB40-F40-L представляет собой современное уличное сетевое устройство, специально разработанное для профессионального использования в системах видеонаблюдения. Особенностью данной модели является её уникальная конструкция с двумя матрицами и объективами, что позволяет обеспечивать расширенный угол обзора до 160 градусов , а также выполнять специализированные задачи, такие как стереоскопическое наблюдение, 3D-анализ или увеличение точности детектирования объектов. Камера сочетает в себе высокие технические характеристики, надёжность и широкий функционал, что делает её подходящей для сложных условий эксплуатации и требовательных проектов.
Технические особенности

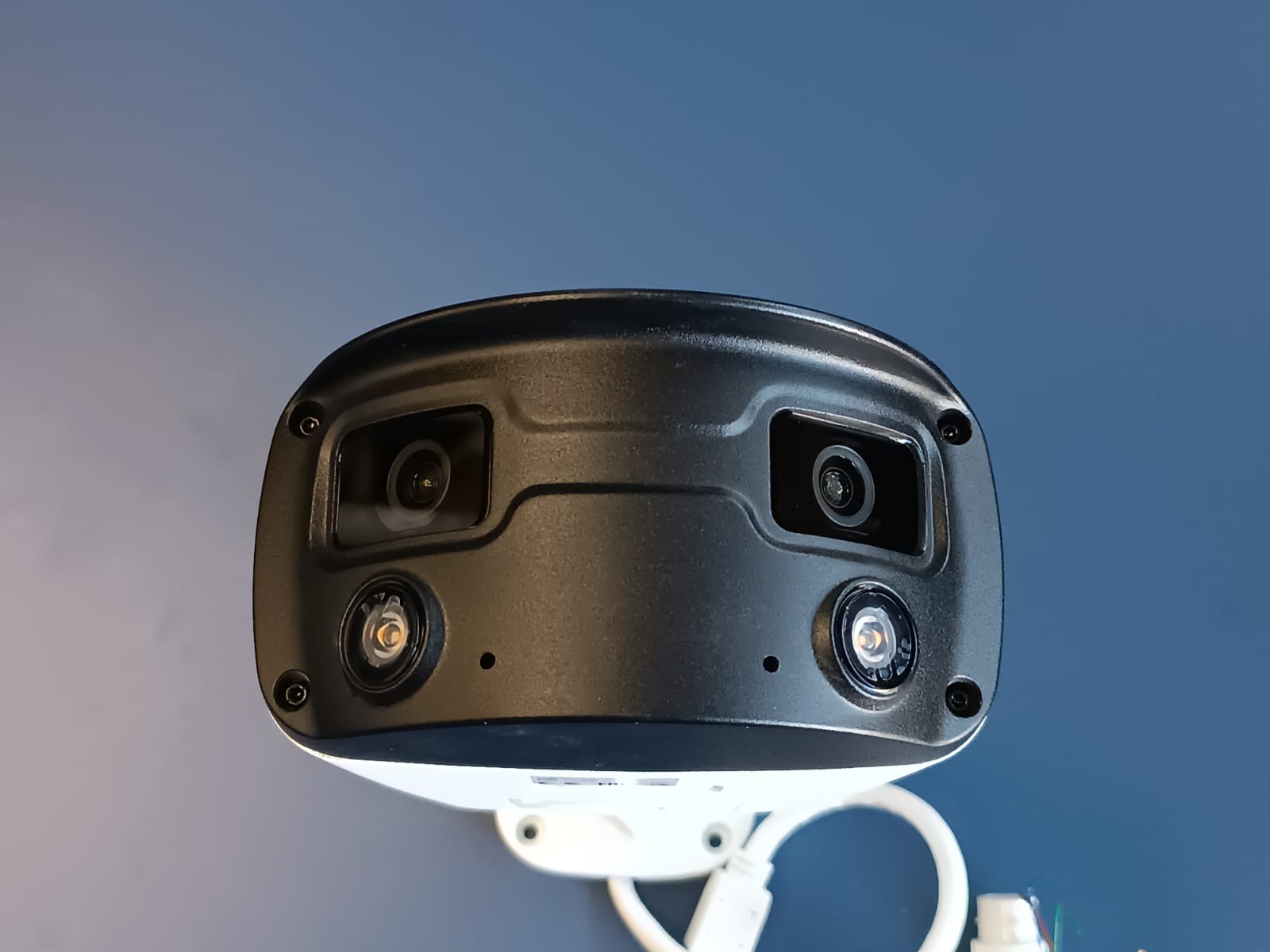

Камера оснащена двойной оптической системой , состоящей из двух матриц и соответствующих объективов, что значительно расширяет возможности по захвату видеоинформации. Основной объектив имеет фиксированное фокусное расстояние f=2×4.0 мм (F1.0) , обеспечивающее чёткое изображение на средних дистанциях. Благодаря этому камера способна эффективно контролировать большие территории, включая периметры зданий, открытые пространства или важные объекты. Угол обзора по горизонтали составляет 160° ±10° , что даёт значительную площадь охвата, что особенно важно для мониторинга широких участков без слепых зон.
Для работы в условиях недостаточной освещённости камера оборудована мощной ИК-подсветкой с дальностью действия до 30 метров , которая автоматически адаптируется к условиям окружающей среды благодаря технологии Smart IR . Это гарантирует качественную картинку даже ночью, без пересвета или потери деталей. Матрица камеры — 1/2.9" CMOS, 4 Мп , что обеспечивает высокое разрешение 3840×1080 при частоте кадров до 25 к/с , позволяя получать чёткие и детализированные изображения в любых условиях.
Функциональные возможности
Одним из ключевых преимуществ камеры является её интеллектуальный функционал , который включает в себя:
- Детектор движения
- Обнаружение человека
- Аудиодетектор
- Классификацию объектов (например, людей и транспортных средств)
- Детекторы пересечения линии, входа/выхода из зоны
Эти алгоритмы помогают автоматизировать процесс контроля и своевременно реагировать на различные события, минимизируя необходимость постоянного присутствия оператора. Кроме того, камера поддерживает ROI (области интереса) , где можно выделить до 8 зон , что позволяет оптимизировать использование ресурсов при передаче видео по сети.
Сетевые и интерфейсные возможности

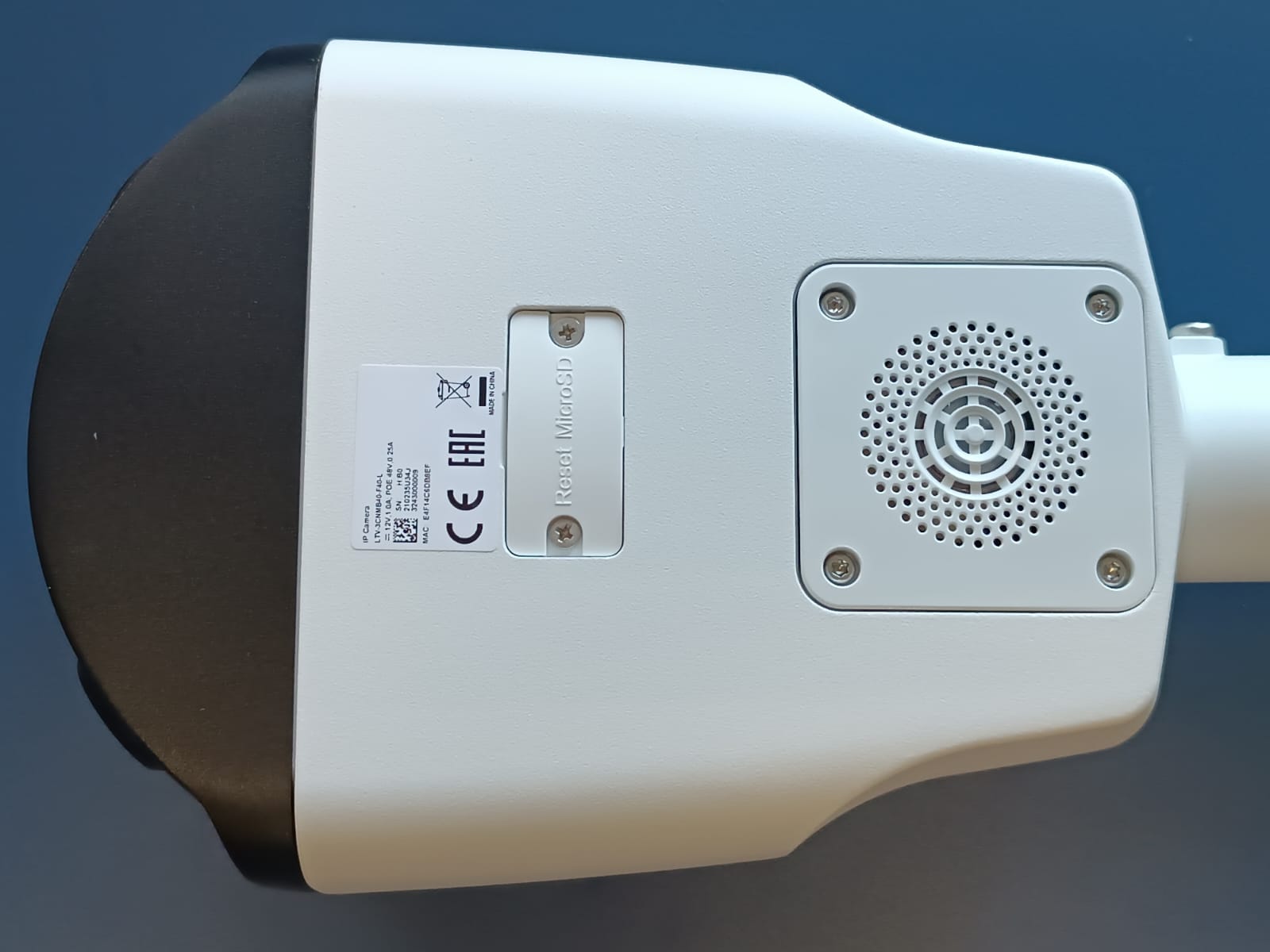

Камера работает на базе современных сетевых протоколов, таких как IPv4, RTSP, ONVIF Profile S/G/T, что обеспечивает её совместимость с различными платформами видеонаблюдения. Она поддерживает несколько видеокодеков: Ultra H.265, H.265, H.264 и MJPEG, что позволяет адаптироваться к требованиям конкретного проекта. Для хранения данных камера оснащена интерфейсом MicroSD, поддерживающим карты памяти до 256 ГБ , а также возможность записи на сетевые хранилища через ANR и NAS (NFS).
Защита и условия эксплуатации
Корпус камеры выполнен из металла и соответствует стандартам IP67/IP66 , что гарантирует защиту от воды и пыли. Устройство также имеет ударопрочность класса IK10 , что делает его устойчивым к механическим воздействиям. Работа возможна в широком диапазоне температур от -40°C до +60°C , что делает камеру универсальной для различных климатических условий. Питание осуществляется через PoE (IEEE 802.3af) или напряжение постоянного тока 12 В (±25%) , что обеспечивает гибкость в установке и снижает затраты на инфраструктуру.
Аудиофункции
Камера оснащена встроенными микрофонами и динамиком, что позволяет использовать её не только для визуального, но и для звукового контроля. Поддержка кодека G.711 и двусторонняя связь делают возможным проведение голосовых коммуникаций, что особенно важно для ситуаций, требующих быстрого реагирования или взаимодействия с людьми на контролируемой территории.
Настройка видеокамеры LTV-3CNB40-F28 / LTV-3CNB40-F40 через веб-интерфейс представляет собой процесс конфигурирования основных параметров устройства, таких как сеть, видео, изображение, хранение данных и интеллектуальные функции. Ниже приведено описание основных этапов настройки камеры через веб-браузер.
Подключение к камере через веб-браузер
Перед началом работы убедитесь, что:
- Камера подключена к локальной сети и получила IP-адрес.
- Компьютер находится в той же подсети, что и камера.
Откройте веб-браузер (рекомендуется использовать Internet Explorer 7.0 или выше , поддерживаются также Chrome, Firefox и Edge), в адресной строке введите IP-адрес камеры по умолчанию:
192.168.1.19 или 192.168.0.13 (в зависимости от версии прошивки).
Нажмите Enter , чтобы открыть страницу авторизации.
Вход в систему
Введите следующие учетные данные:
- Имя пользователя :
admin - Пароль :
123456(по умолчанию)
Нажмите кнопку Login (Войти) .

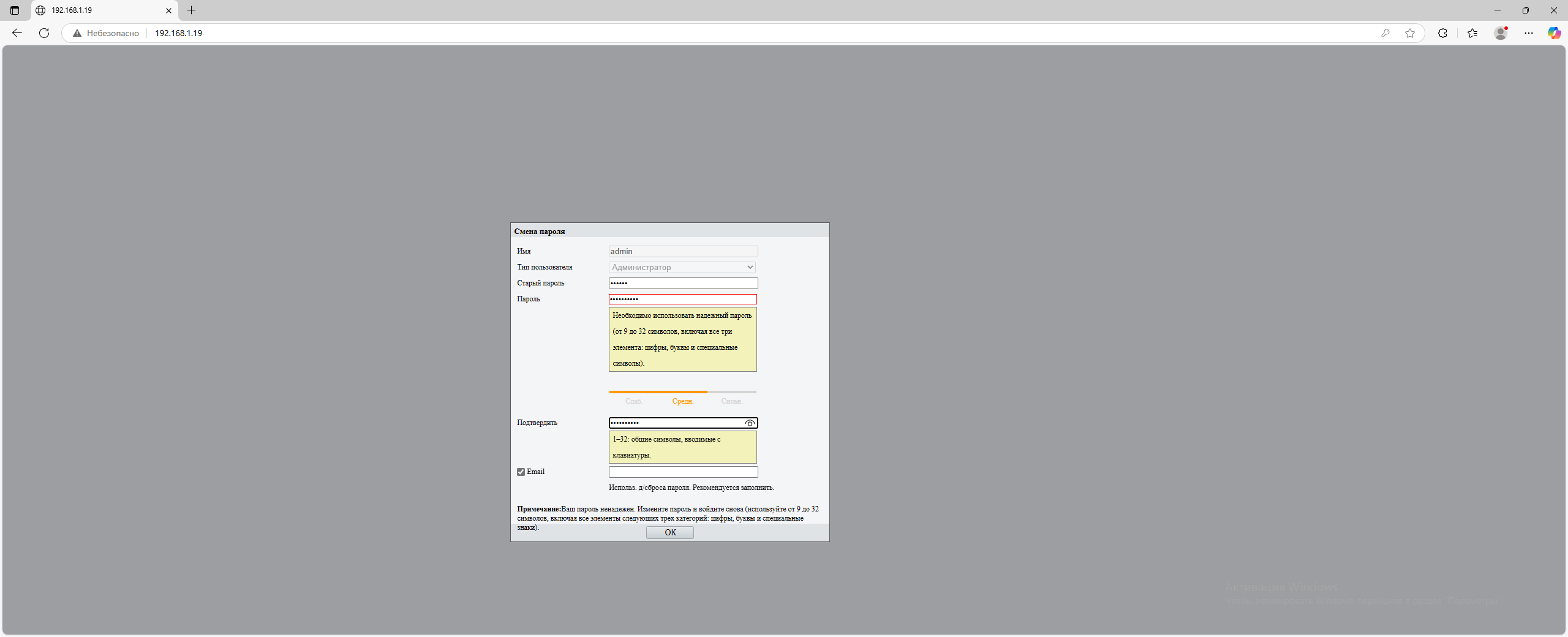

При первом входе потребуется сменить пароль по умолчанию на свой
Основное меню веб-интерфейса

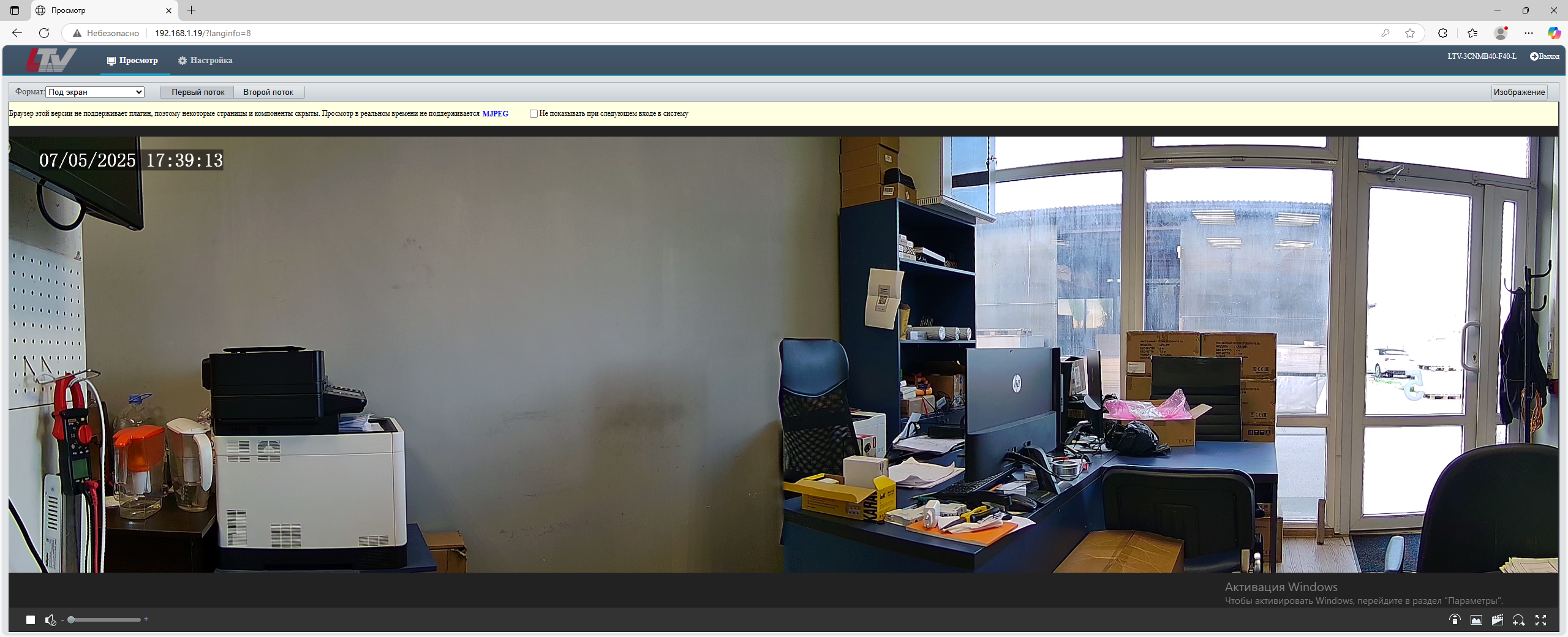

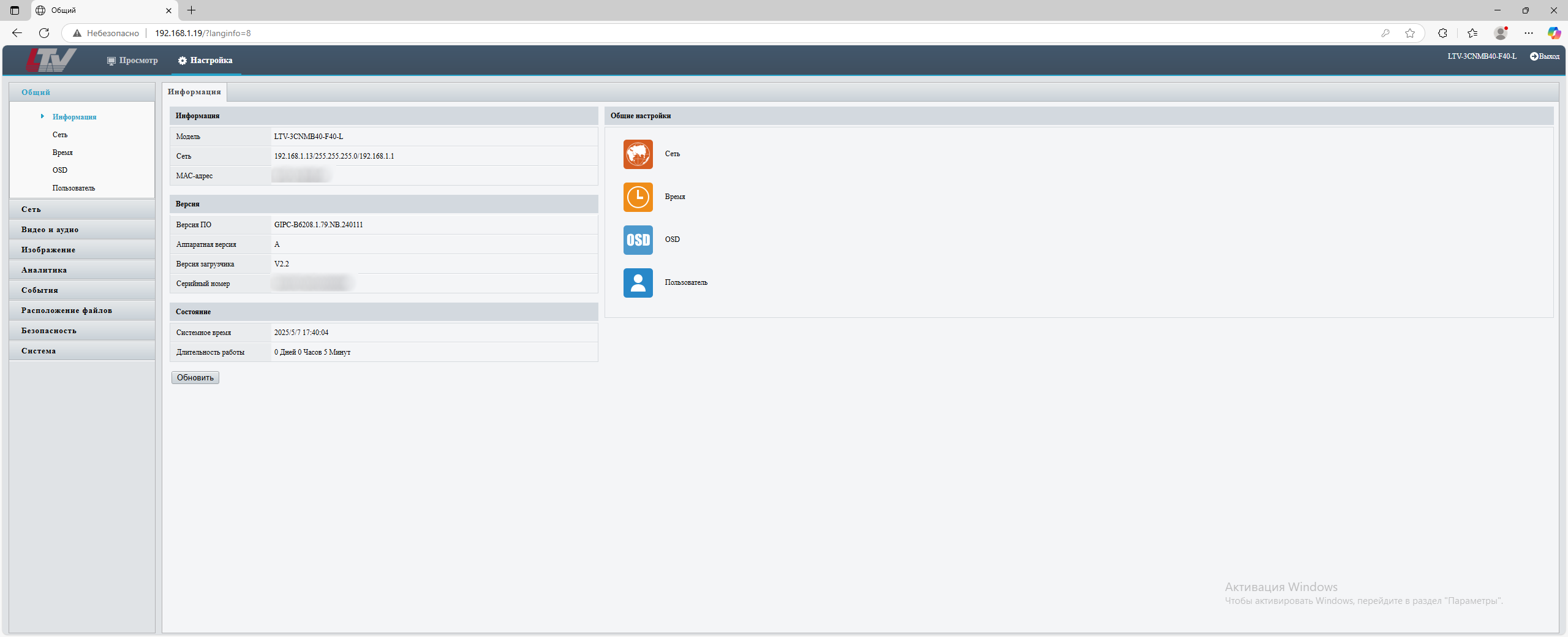

После входа вы попадаете в главное окно просмотра изображения с камеры. Для настройки параметров перейдите в раздел настройка, расположенный слева и сверху экрана:
Главное меню
Особенности интерфейса
- Визуальные элементы : Для настройки областей обнаружения (например, детектор движения, обнаружение человека) используется графический интерфейс, где можно прямо на изображении выделить зоны срабатывания.
- Сохранение изменений : После настройки каждого раздела необходимо нажать кнопку "Сохранить" , чтобы изменения вступили в силу.
- Многопользовательская система : Возможность создания до 32 пользователей с различными уровнями доступа (администратор, обычный пользователь).
В левом вертикальном меню расположены основные разделы конфигурации камеры:
Общий
- Система : Настройка общих параметров системы, таких как время, язык интерфейса, обновление прошивки и другие системные настройки.
- Сеть : Конфигурация сетевых параметров (IP-адрес, маска подсети, шлюз, DNS).
- Видео и аудио : Настройка видео- и аудиопараметров, включая разрешение, битрейт, кодеки и другие характеристики потока.

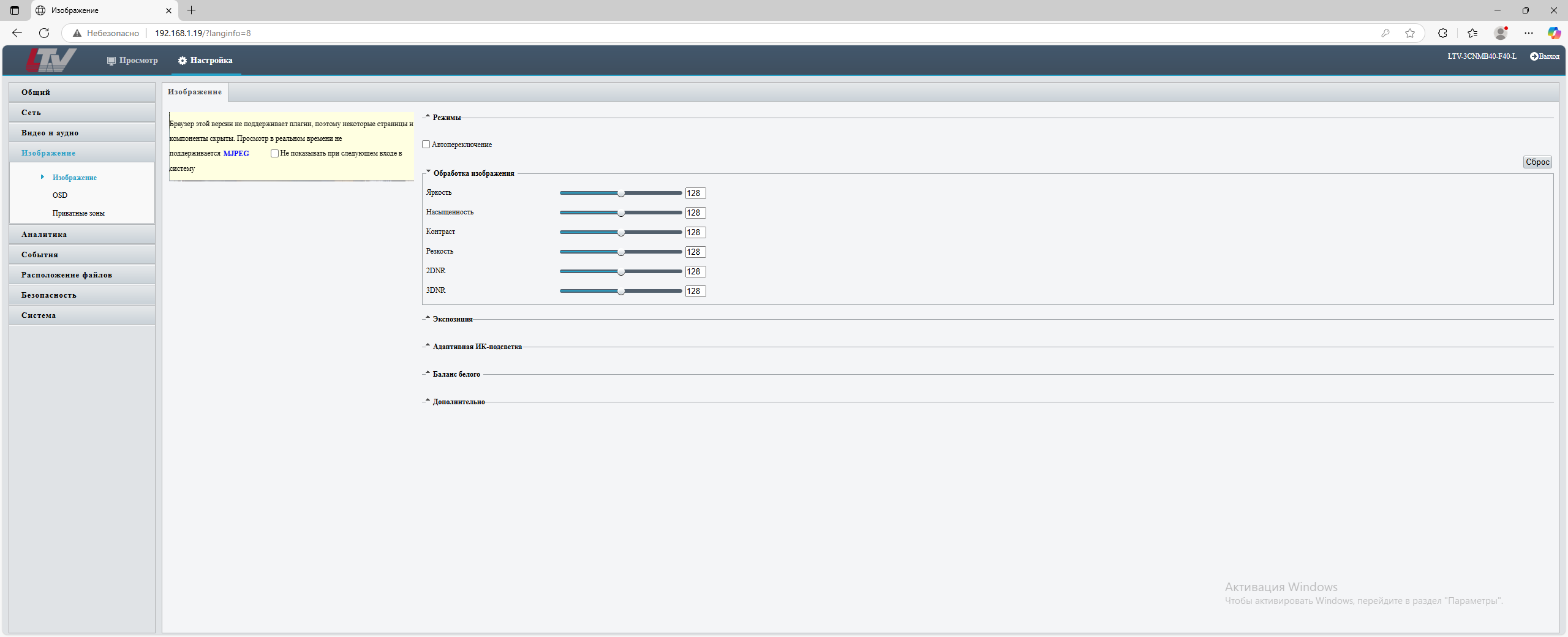

- Изображение : Настройка качества изображения (баланс белого, контрастность, яркость, цветовой режим и т. д.).
- Аналитика : Настройка интеллектуальных функций, таких как детектор движения, обнаружение человека, классификация объектов и другие AI-функции.
- События : Настройка тревожных событий, расписания, действий при тревогах и других реакций на события.
- Расположение файлов : Управление местом хранения записей (MicroSD, сетевые хранилища) и настройка параметров записи.
- Безопасность : Управление пользователями, паролями, доступами и другими защитными функциями.
- Система : Дополнительные системные настройки, такие как обновление прошивки, журналы работы и диагностика.
Общие настройки
- Язык интерфейса : Выбор языка управления.
- Логотип : Настройка логотипа на изображении.
- Водяной знак : Добавление текстовых отметок (дата, время, название камеры).
Подробное описание разделов

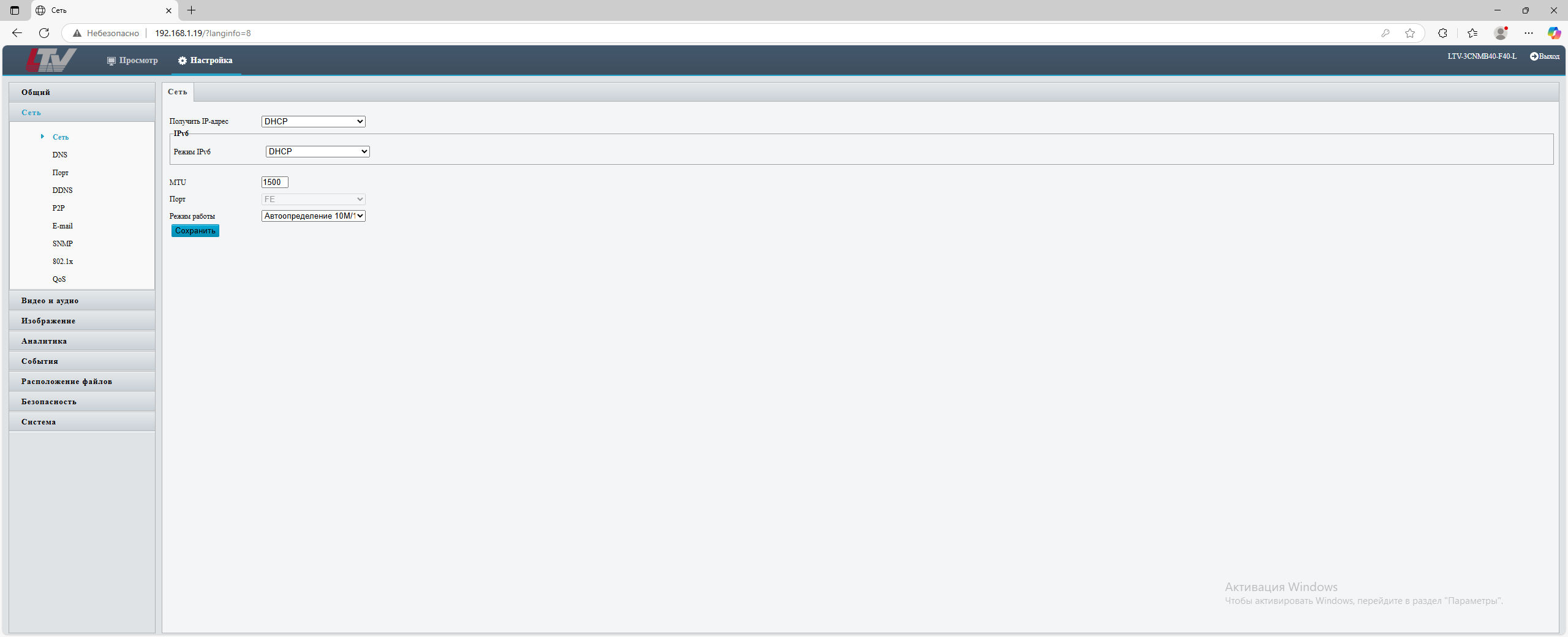

1. Сеть
- IP-адрес : Настройка статического или динамического IP-адреса.
- DDNS : Настройка динамического доменного имени.
- ONVIF : Настройка параметров ONVIF для взаимодействия с VMS-системами.
- HTTPS : Активация защищённого соединения.

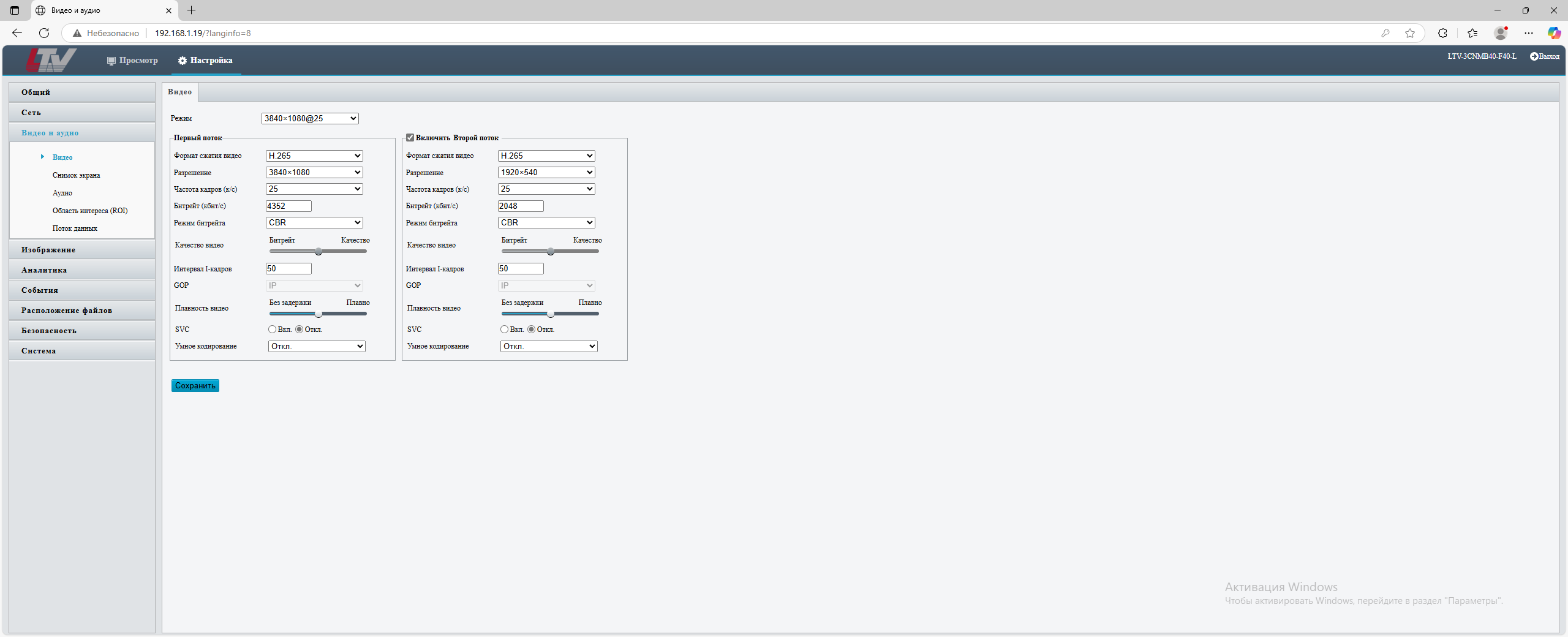

Видео и аудио
- Основной поток : Настройка разрешения, битрейта и частоты кадров для основного видеопотока.
- Дополнительный поток : Аналогичные настройки для второго потока (если используется).
- Аудио : Настройка параметров аудиозаписи (кодек, битрейт, частота дискретизации).
- Баланс белого : Выбор режима баланса белого (авто, предустановки, настройка вручную).
- DNR : Настройка цифрового шумоподавления (2D/3D DNR).
- HLC/BLC : Настройка компенсации ярких пятен и фонового освещения.
- Smart IR : Активация автоматической регулировки ИК-подсветки

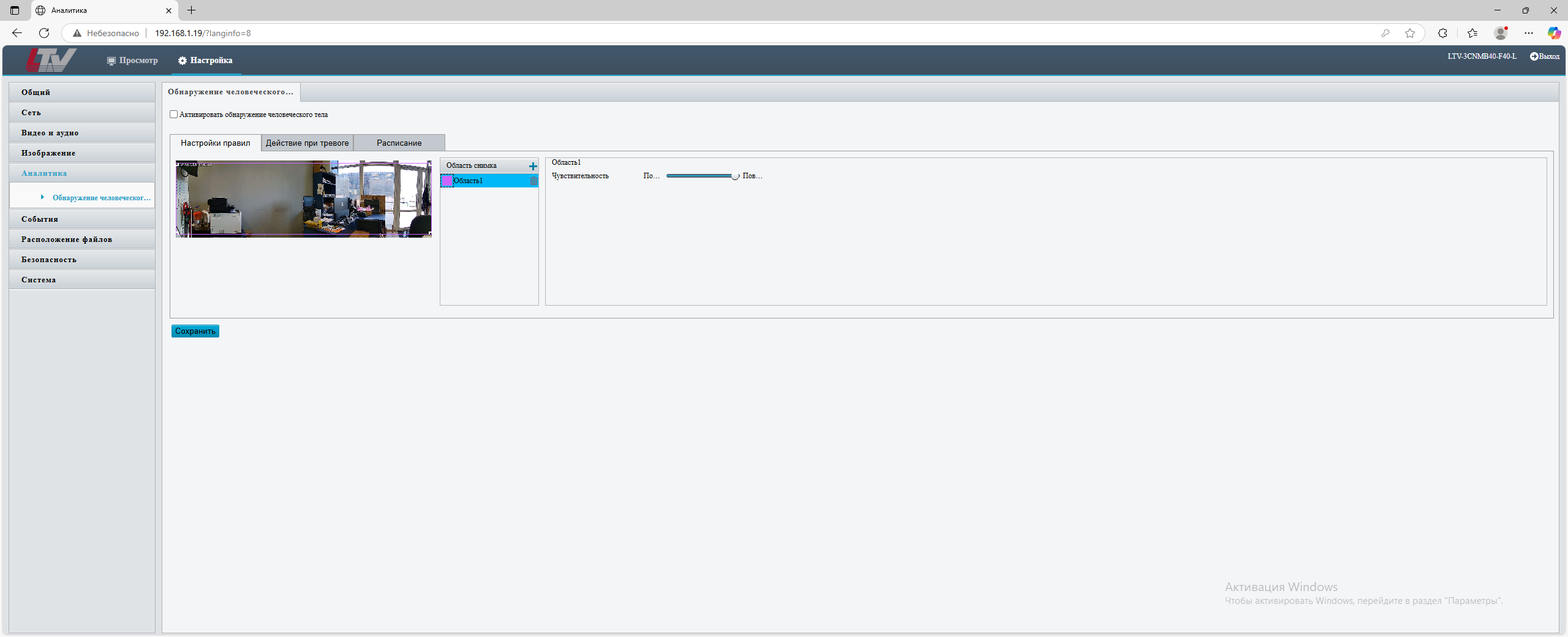

Аналитика
- Обнаружение человеческого тела :
- Активация обнаружения человеческого тела : Включение функции обнаружения людей.
- Настройки правил : Определение зон обнаружения.
- Действие при тревоге : Настройка реакции на обнаружение человека (например, запись, уведомления).
- Расписание : Установка временных рамок для активации обнаружения.
- Область срабатывания : Визуальное выделение зон обнаружения на изображении.
- Параметры чувствительности : Настройка чувствительности детектора (например, "Чувствительность").

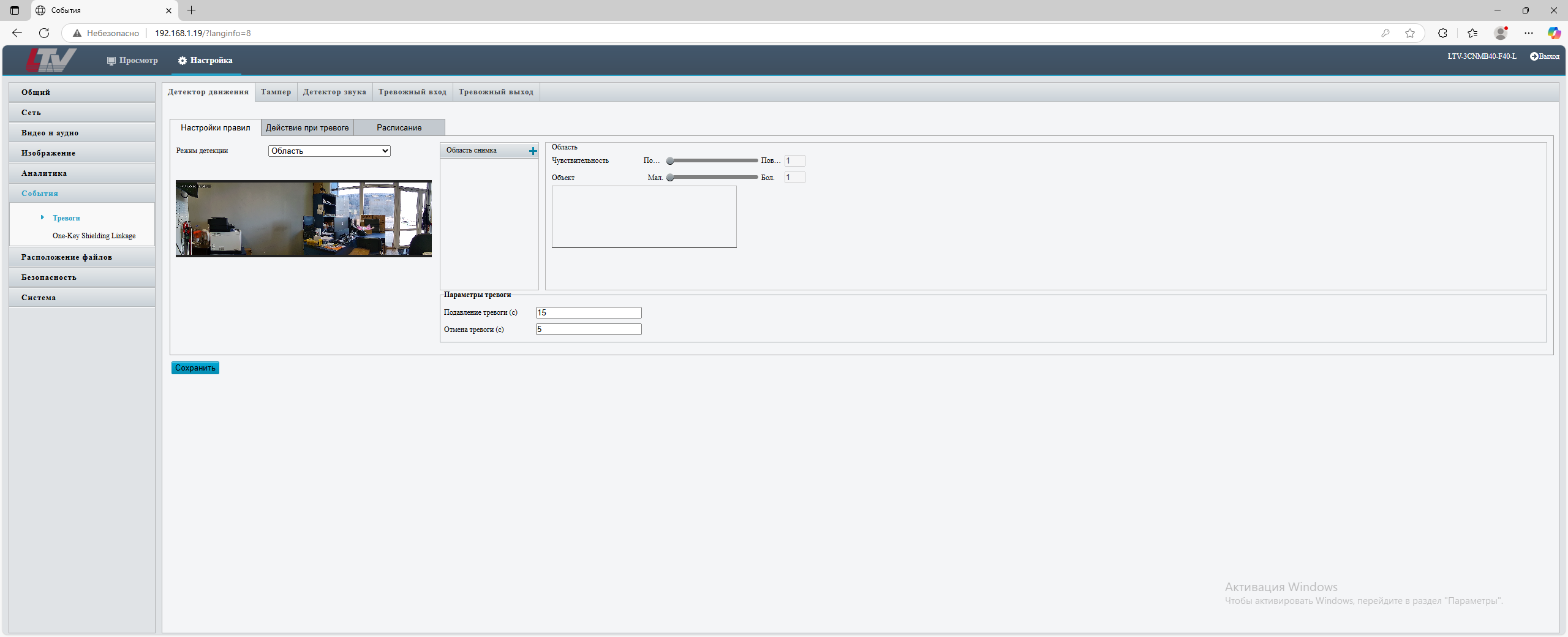

События
- Детектор движения :
- Настройки правил : Определение зон обнаружения движения.
- Действие при тревоге : Настройка реакции на обнаружение движения (например, запись, отправка уведомлений).
- Расписание : Установка временных рамок для активации детектора движения.
- Область срабатывания : Визуальное выделение зон обнаружения на изображении.
- Параметры чувствительности : Настройка чувствительности детектора (например, "Чувствительность").
- Тревожные входы/выходы :
- Настройка внешних устройств (например, датчиков движения, кнопок тревоги).

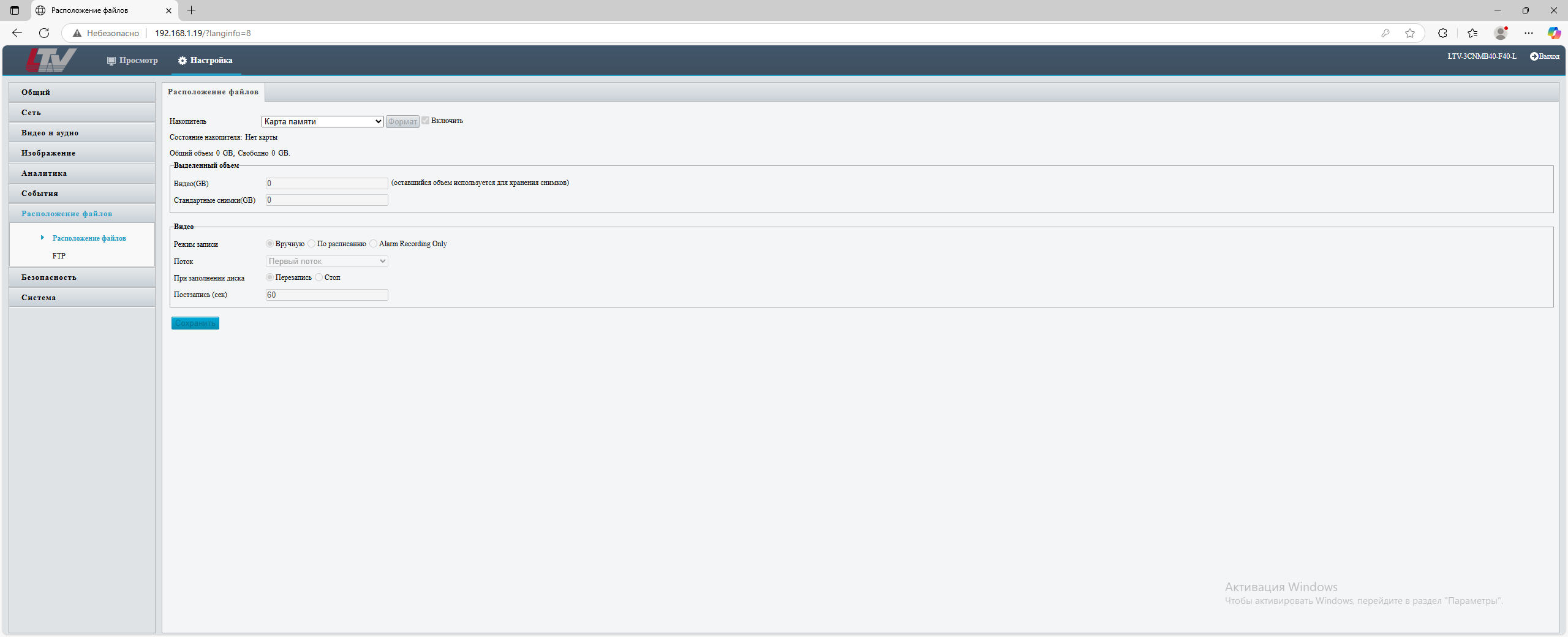

Расположение файлов
- Накопитель :
- Выбор накопителя : Выбор места хранения данных (например, MicroSD).
- Форматирование : Опция для форматирования выбранного накопителя.
- Включение : Активация использования выбранного накопителя.
- Выделенный объём :
- Видео (GB) : Задание максимального объёма для видеозаписей.
- Стандартные снимки (GB) : Задание объёма для хранения статических изображений.
- Режим записи :
- Вручную : Ручной запуск записи.
- По расписанию : Автоматическая запись по установленному расписанию.
- Alarm Recording Only : Запись только при активации тревоги.
- Поток : Выбор потока для записи (первый или второй).
- При заполнении диска : Опция выбора действия при заполнении накопителя (перезапись или остановка записи).
- Постановка (сек) : Задание интервала между снимками при использовании режима "Стандартные снимки".

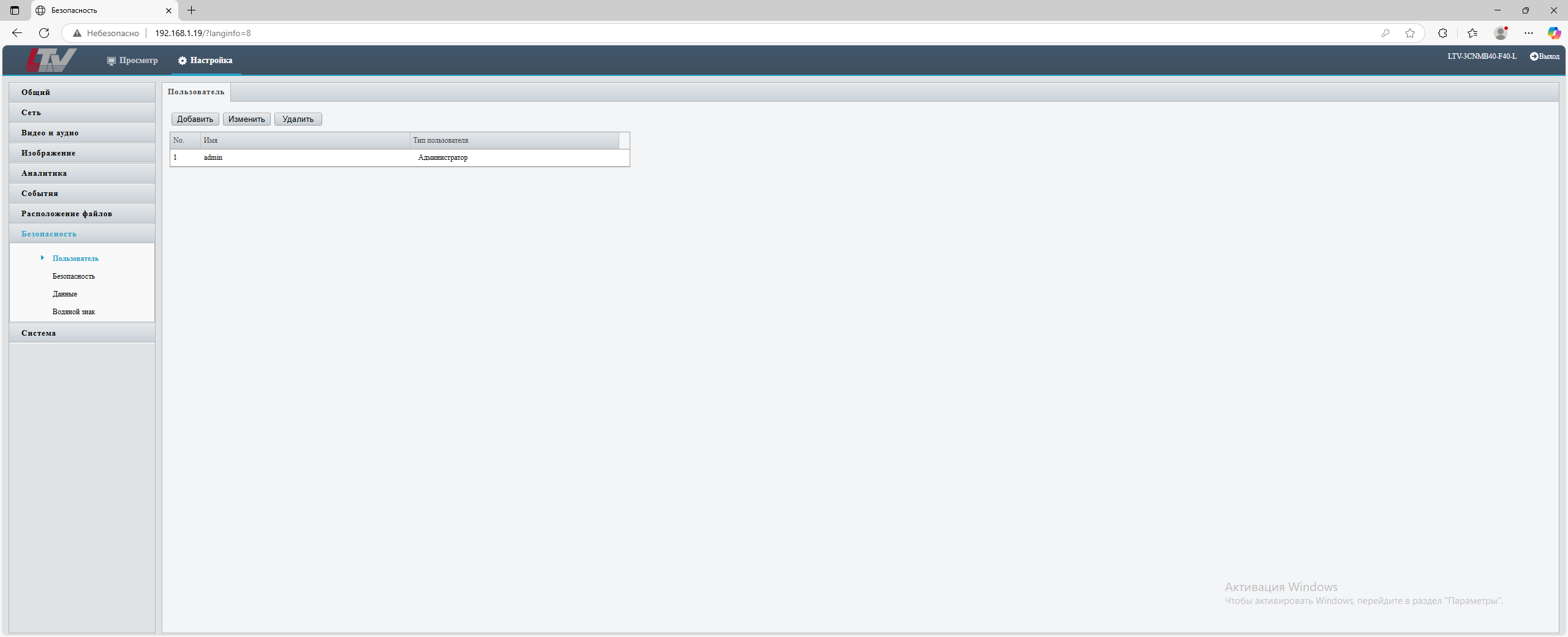

Безопасность
- Пользователь :
- Добавить : Создание нового пользователя с указанием имени, пароля и уровня доступа (администратор/обычный пользователь).
- Изменить : Редактирование существующих пользователей.
- Удалить : Удаление пользователей.
- В таблице отображаются номер пользователя, имя и тип (администратор/обычный)

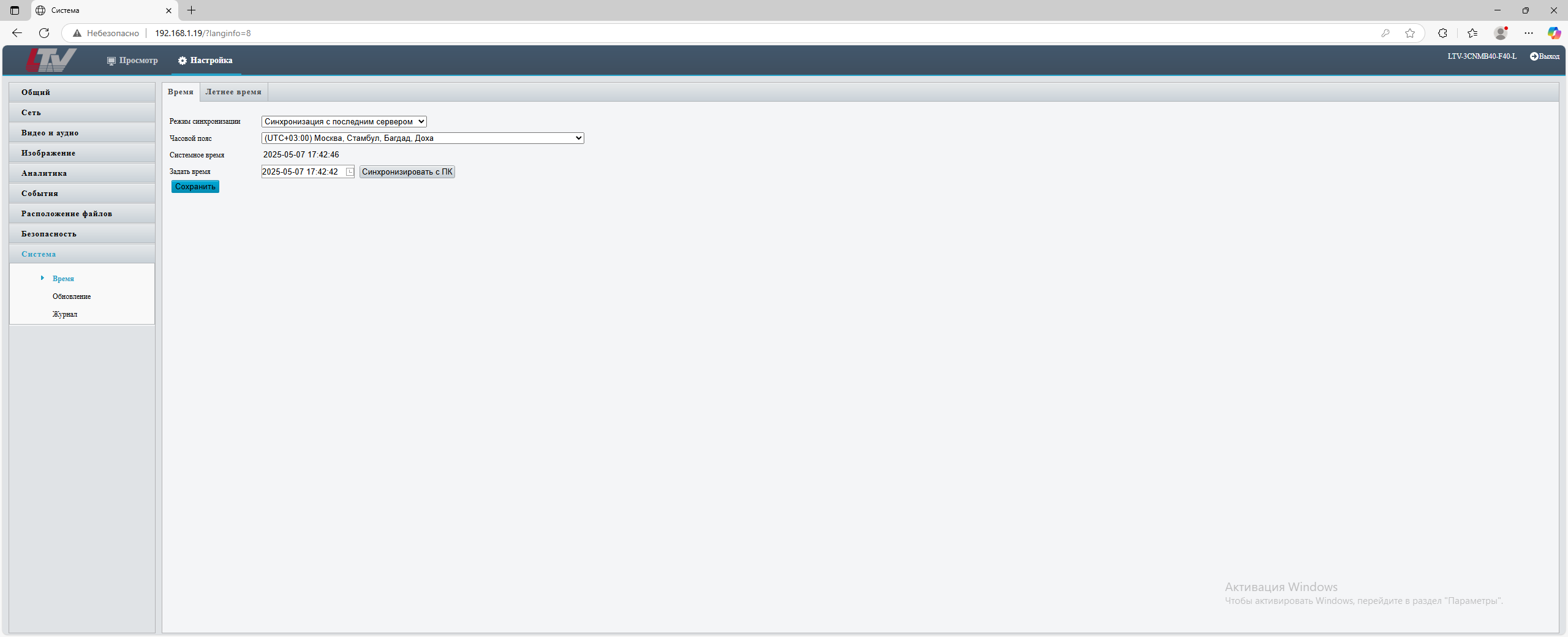

Система
- Время :
- Режим синхронизации : Выбор способа синхронизации времени (например, "Синхронизация с последним сервером" или ручная установка).
- Часовой пояс : Выбор часового пояса (например, UTC+3 для Москвы).
- Системное время : Просмотр текущего времени устройства.
- Задать время : Ручное задание времени через поля ввода.
- Синхронизировать с ПК : Опция для синхронизации времени с компьютером.
Заключение
Видеокамера LTV-3CNMB40-F40-L — это надёжное и многофункциональное устройство, которое идеально подходит для профессионального использования в сложных условиях. Её уникальная конструкция с двумя матрицами и углом обзора до 180° делает её отличным выбором для мониторинга больших территорий, где требуется полный контроль без слепых зон. Комбинируя высокое разрешение, продвинутые аналитические функции и прочную конструкцию, камера обеспечивает эффективное решение задач безопасности и контроля в различных сферах, включая промышленность, торговлю, строительство и общественные пространства.
