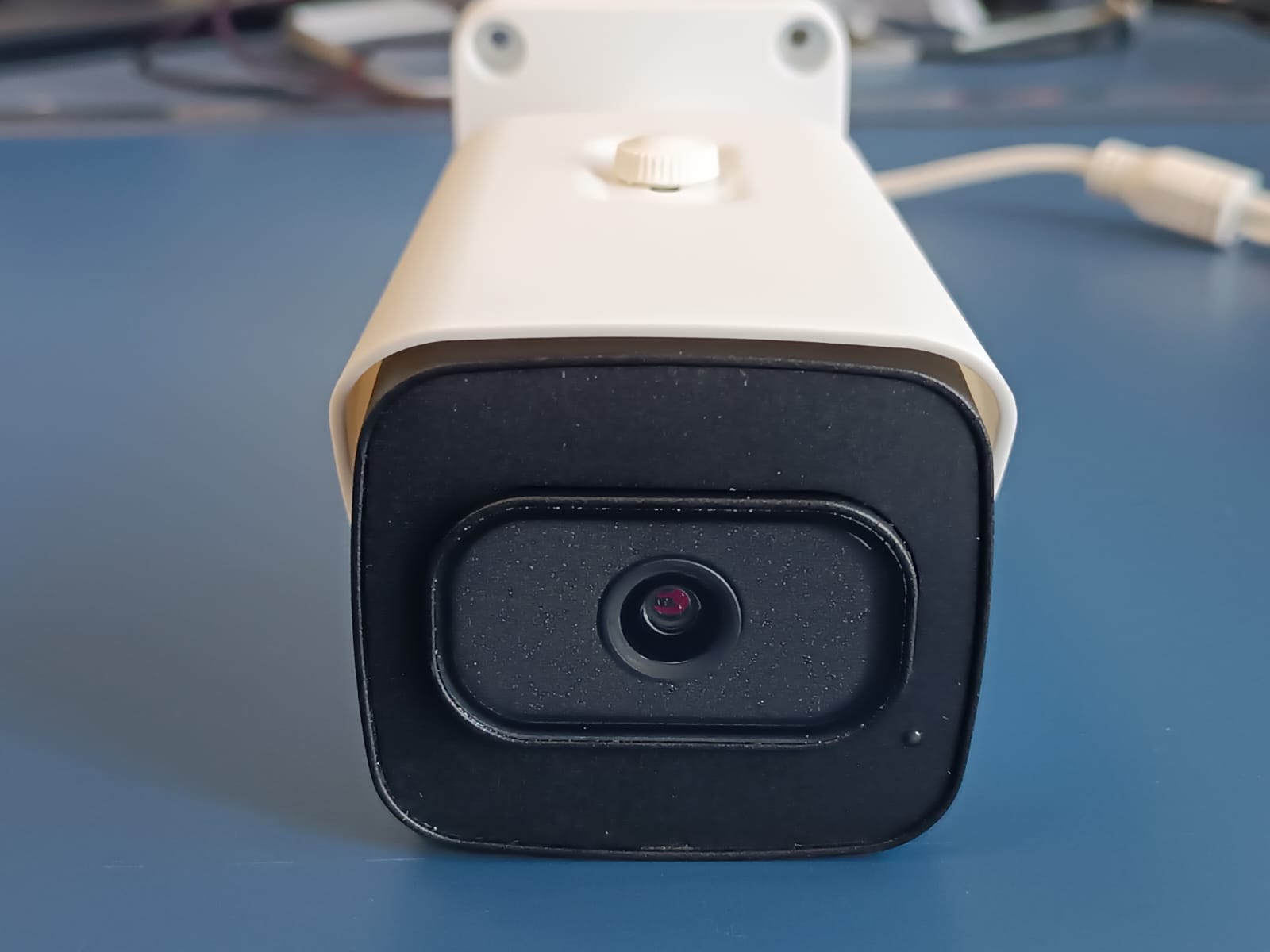

1. Внешний вид и конструкция

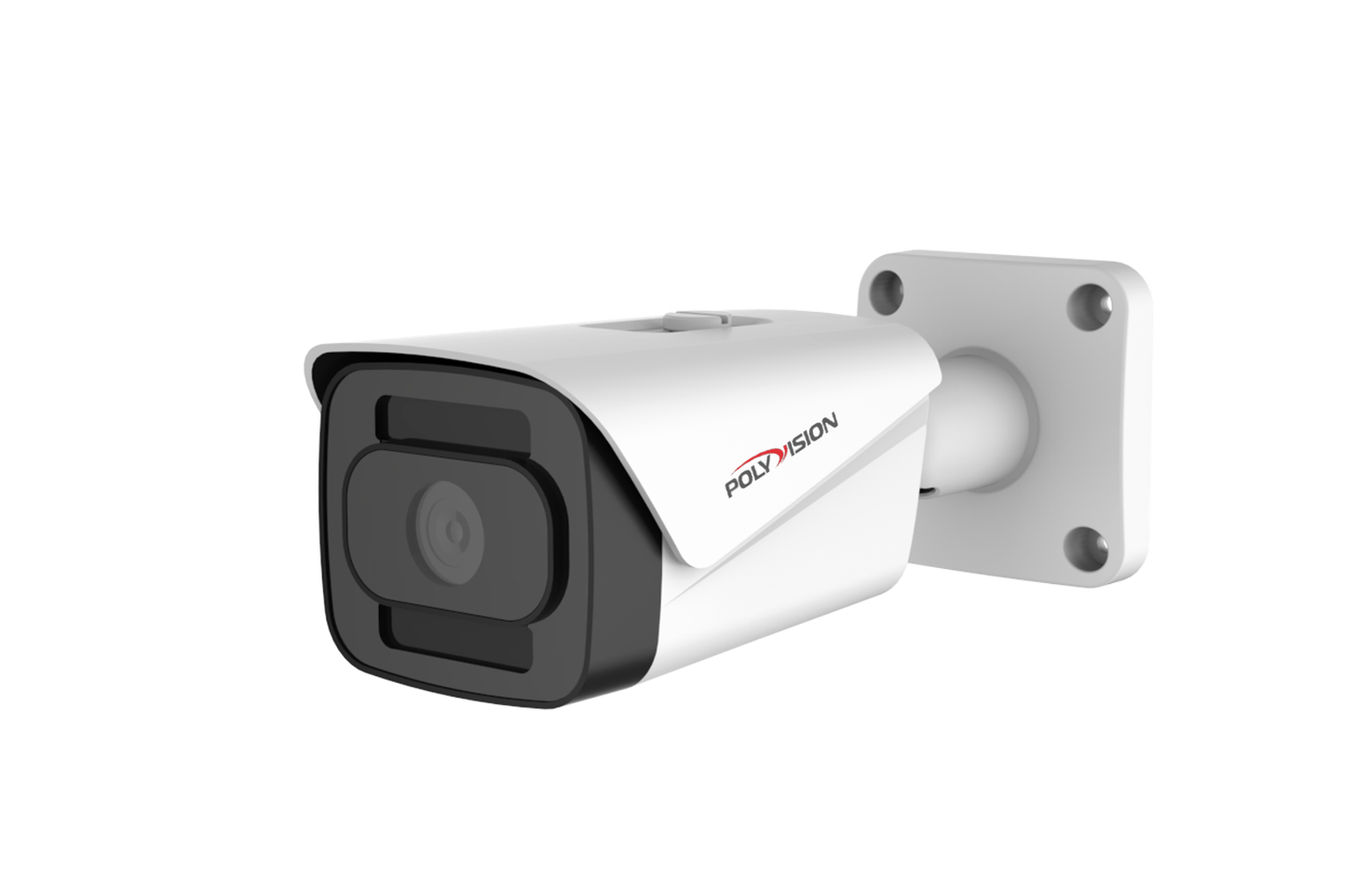

Polvyision PVC-IP2X-NF4P представляет собой сетевую камеру наружного исполнения, предназначенную для организации систем видеонаблюдения в условиях открытой среды. Камера выполнена в металлическом корпусе с защитой класса IP67 , что обеспечивает устойчивость к воздействию пыли и временному погружению в воду. Данный фактор делает её пригодной для эксплуатации в различных климатических зонах при температурном диапазоне от –20°C до +60°C

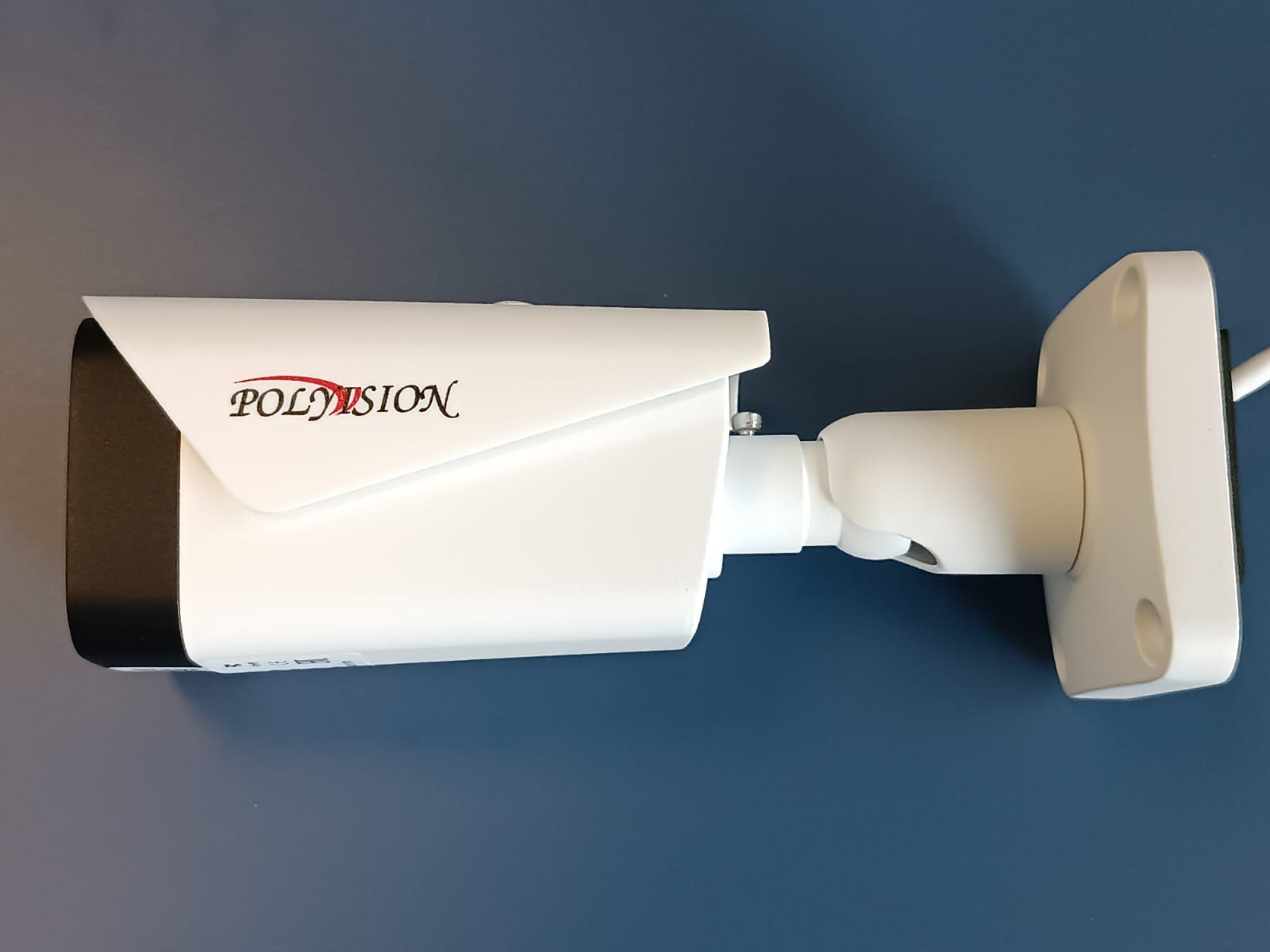

Корпус камеры изготовлен из высокопрочного металлического сплава, покрыт белым порошковым напылением, обеспечивающим защиту от коррозии и УФ-излучения. Защитный класс IP67 позволяет устройству сохранять работоспособность даже при неблагоприятных атмосферных условиях — дождь, снег, сильная запылённость.
Камера рекомендована к использованию в частных домах, офисах, на складах и других объектах, где требуется круглосуточный контроль при наличии достаточного уровня внешнего освещения. Для полноценного ночного наблюдения рекомендуется использование дополнительных источников света.
В основе устройства лежит 1/2.8-дюймовая 2-мегапиксельная матрица Sony Starvis CMOS, известная своей высокой светочувствительностью. Минимальная освещённость, при которой камера способна формировать цветное изображение, составляет всего 0.003 люкс при диафрагме F1.0. Объектив фиксированный, светосильный, с фокусным расстоянием 4 мм и такой же диафрагмой. ИК-подсветка не предусмотрена, что ограничивает использование камеры в условиях полной темноты.
По части видеоформатов камера поддерживает кодеки H.265, H.264 и MJPEG. Основной поток — 2 Мп при 25 кадрах в секунду с возможностью выбора разрешений 1080P, 960P или 720P. Субпоток может работать в разрешениях D1, VGA, nHD или CIF. Также предусмотрен третий поток. Битрейт регулируется в пределах от 512 Кбит/с до 8 Мбит/с, с возможностью выбора между постоянным и переменным режимами. Аудиоинтерфейсы в данной модели отсутствуют.
Сетевой интерфейс представлен портом RJ-45 с поддержкой скоростей передачи данных 10/100 Мбит/с. Поддерживаются протоколы TCP/IP, HTTP, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTMP, RTCP, PPPoE, UPnP и SMTP. Удалённый доступ возможен через веб-браузер, мобильные приложения для Android и iOS, десктопное ПО для Windows и MacOS, а также облачный сервис EZVision.
Питание осуществляется либо по DC 12 В ±10% с током потребления 500 мА, либо через сеть Ethernet по стандарту PoE IEEE 802.3af. Энергопотребление устройства составляет до 5 Вт. Наличие кнопки сброса позволяет быстро восстановить заводские настройки в случае необходимости.
Габариты камеры составляют 180 × 70 × 70 мм, что делает её компактной и удобной для установки на различных поверхностях. Совместимость с большинством современных систем управления видеонаблюдением достигается благодаря соблюдению стандартов ONVIF и наличию популярных сетевых протоколов.
Среди преимуществ камеры можно отметить высокую чувствительность матрицы, поддержку современных кодеков, широкий набор аналитических функций, надёжный корпус с защитой от внешних воздействий и возможность питания по PoE. К недостаткам относятся отсутствие ИК-подсветки и аудиовходов/выходов, а также ограниченный угол обзора из-за фиксированного объектива.
Из цифровых функций доступны: автоматический баланс белого (AWB), компенсация засветки (BLC), шумоподавление (DNR), расширенный динамический диапазон (WDR), регулировка яркости, контраста, насыщенности и чёткости, а также антимерцание и зеркалирование изображения. Камера поддерживает детекцию движения, маскирование зон, пересечение линии и периметра, а также распознавание людей, что позволяет использовать её как элемент активной системы безопасности.

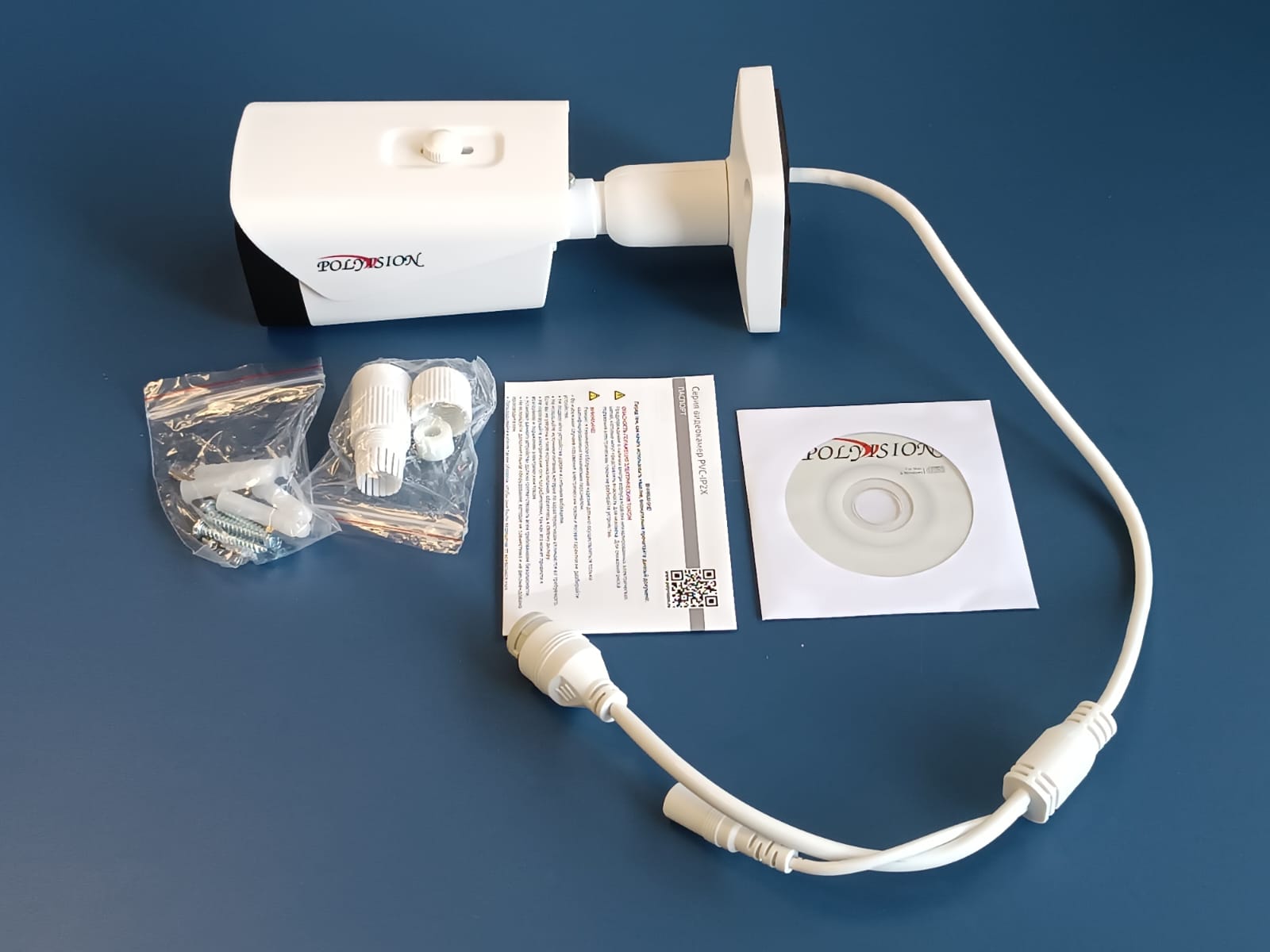

Что в комплекте?
- Сама камера
- Кронштейн для крепления
- Крепёжные элементы
- Инструкция
2. Технические характеристики
Конструкция и защита
Матрица и объектив
Камера ориентирована на цветное изображение даже при низкой освещённости, в ней нет ИК-подсветки , поэтому в полной темноте будет работать только в чёрно-белом режиме или требовать внешнего освещения.
Функции изображения и видео
Широкий набор интеллектуальных функций позволяет использовать камеру как часть системы активного контроля безопасности.
Видео- и аудиоформаты
Поддержка H.265 обеспечивает экономию места на записи без потери качества.
Сеть и подключение
Поддержка популярных протоколов делает камеру совместимой со многими системами видеонаблюдения.
Питание и энергопотребление
3. Функциональные возможности
Перед началом работы необходимо подключить камеру к локальной сети с помощью Ethernet-кабеля. Если используется технология PoE, питание будет передаваться через тот же кабель. Если нет, подключите блок питания 12 В ±10% / 500 мА. После этого можно приступать к поиску IP-адреса камеры.
По умолчанию камера имеет следующие сетевые параметры:
- IP-адрес: 192.168.1.120
- Маска подсети: 255.255.255.0
- Шлюз: 192.168.1.1
- DNS-сервер: 192.168.1.1
Если камера находится не в той подсети, что ваш компьютер, используйте программу поиска устройств, например IPCManager, или проверьте список DHCP-клиентов на маршрутизаторе.
Откройте браузер (рекомендуется Chrome, Edge или Firefox) и в адресной строке введите IP-адрес камеры: http://192.168.1.120
Я использовал браузер EDGE в режиме Internet explorer

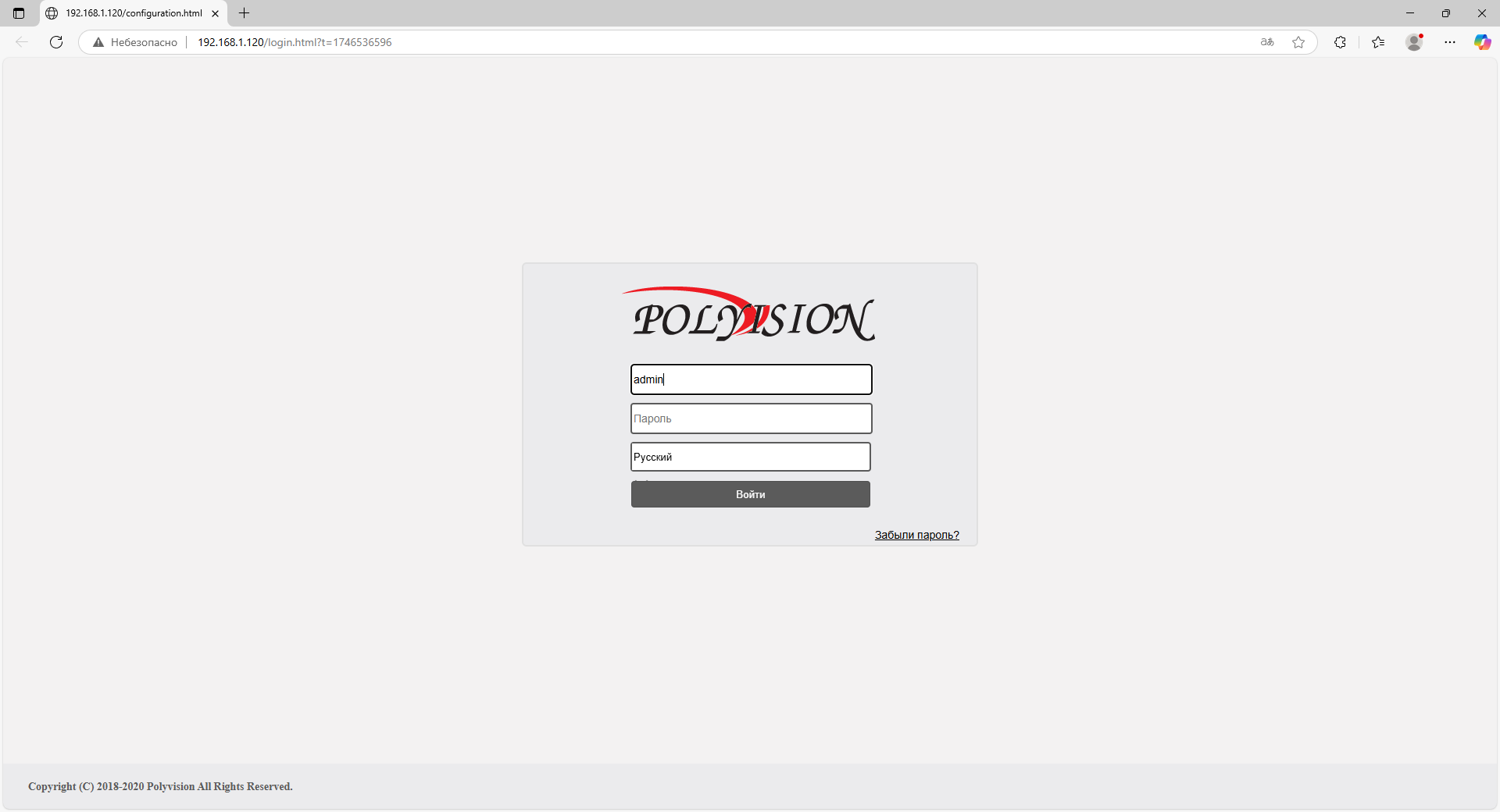

На экране отобразится окно входа. Используйте следующие данные:
- Логин: admin
- Пароль: admin (в зависимости от версии прошивки пароль может быть "12345")
После первого входа рекомендуется изменить пароль для повышения безопасности.

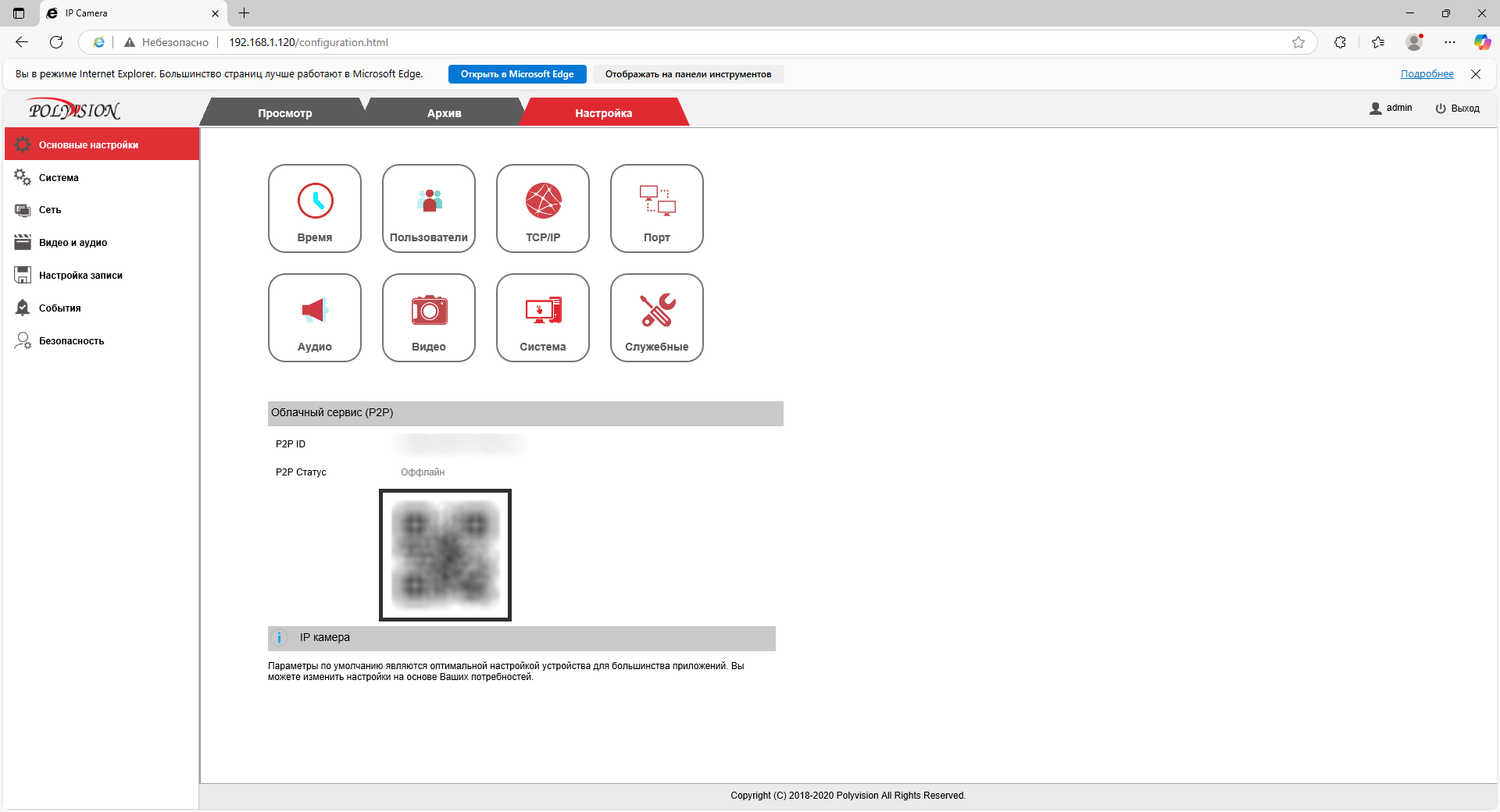

В веб-интерфейсе вы найдете несколько разделов, каждый из которых позволяет настроить определённые параметры камеры.
Раздел "Сеть", подраздел "TCP/IP" предназначен для настройки сетевых параметров. Здесь можно выбрать тип IP-адреса: динамический (DHCP) или статический. При выборе статического IP задайте нужный адрес, маску подсети, шлюз и DNS-серверы. Рекомендуется использовать статический IP для удобства подключения и интеграции с NVR-системами.
В разделе "Видео и аудио", подраздел "Видео" настраивается качество и формат видеопотока. Основной поток может иметь разрешение 1080p при частоте кадров 25 к/с. Поддерживаются кодеки H.264, H.265 и MJPEG. H.265 особенно полезен, так как позволяет экономить место на хранении без потери качества. Субпоток работает в разрешениях D1 – CIF при 25 кадрах в секунду. Битрейт можно установить постоянным или переменным — от 256 Кбит/с до 8 Мбит/с.

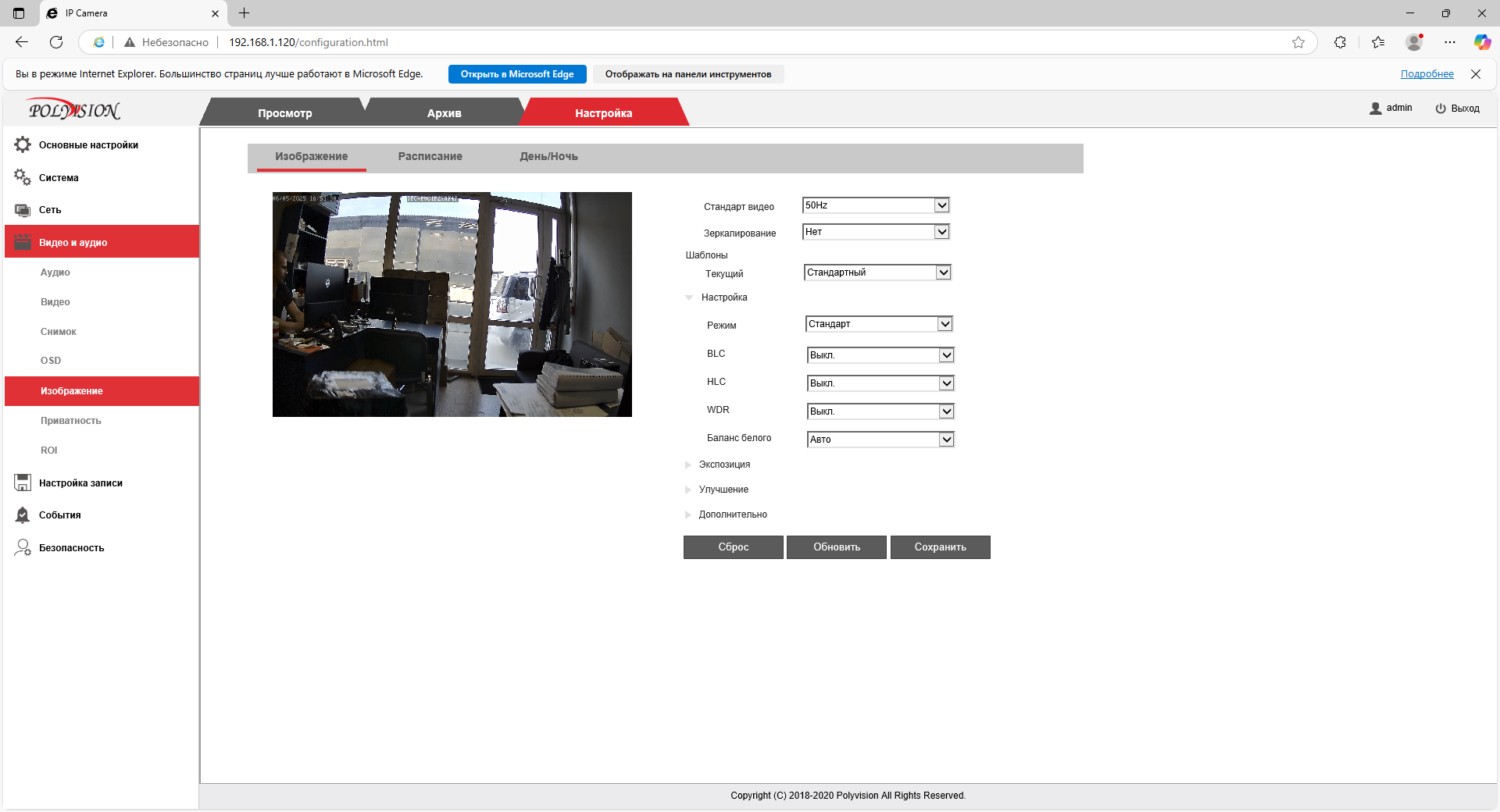

В разделе "Видео и аудио", подраздел "Изображение" доступны регулировка яркости, контраста, насыщенности, чёткости, баланса белого (AWB), компенсации засветки (BLC), шумоподавления (DNR) и расширенного динамического диапазона (WDR). Также можно включить антимерцание, если камера установлена в помещении с лампами накаливания или люминесцентными лампами.
Раздел "События" подраздел "Детектор движения" позволяет активировать функцию обнаружения движения, нарисовать зоны интереса, настроить чувствительность и длительность события. Можно также указать действия при срабатывании: запись видео, отправка уведомления и другие.
В разделе "Безопасность" подраздел "Пользователи" можно добавлять новых пользователей с разными уровнями доступа, изменять пароль администратора, а также удалять или блокировать учётную запись по умолчанию после смены пароля.
Через раздел "Сеть", подраздел "DDNS" можно настроить DDNS, чтобы получить постоянный адрес для удалённого подключения. Если камера находится за роутером, нужно настроить проброс портов. Также доступна интеграция с облачным сервисом EZVision, что позволяет просматривать видео с камеры со смартфона или другого устройства вне локальной сети. Облачный сервис включается в разделе Система/основное.
В разделе "Настройка записи" можно настроить запись на сервер FTP (камера не поддерживает слот для microSD-карты). Можно выбрать режим записи: постоянно, по расписанию или по событию.
Раздел Upgrade (Обновление прошивки) позволяет загрузить и установить новую версию прошивки. Перед обновлением убедитесь, что подключение и источник питания надёжны. Во время обновления строго запрещено отключать питание устройства.
Кроме того, камера поддерживает RTMP-трансляцию. Чтобы настроить прямую трансляцию на YouTube или другую платформу, перейдите в раздел RTMP, введите URL и ключ трансляции, а затем включите галочку "Начать трансляцию". Для Full HD-трансляции требуется скорость интернета не менее 8 Мбит/с.
Для интеграции камеры в систему видеонаблюдения (NVR или CMS) используйте протокол ONVIF или добавьте камеру по IP-адресу и портам:
- RTSP порт: 554
- NETIP порт: 34567
Также доступно управление через ПО CMS, которое можно скачать с официального сайта производителя.
Камера Polyvision PVC-IP2X-NF4P обладает возможностью программной эмуляции протоколов Hikvision (HK) и Dahua (DH), что реализуется через соответствующие параметры в разделе сетевых настроек.
Эта функциональная особенность позволяет камере динамически адаптировать формат сетевого взаимодействия, имитируя поведение конкретного оборудования в зависимости от выбранного режима, что особенно актуально при интеграции в уже существующие системы видеонаблюдения, построенные на базе NVR-устройств Hikvision или Dahua, где предпочтительным является использование собственных протоколов вместо универсального стандарта ONVIF.

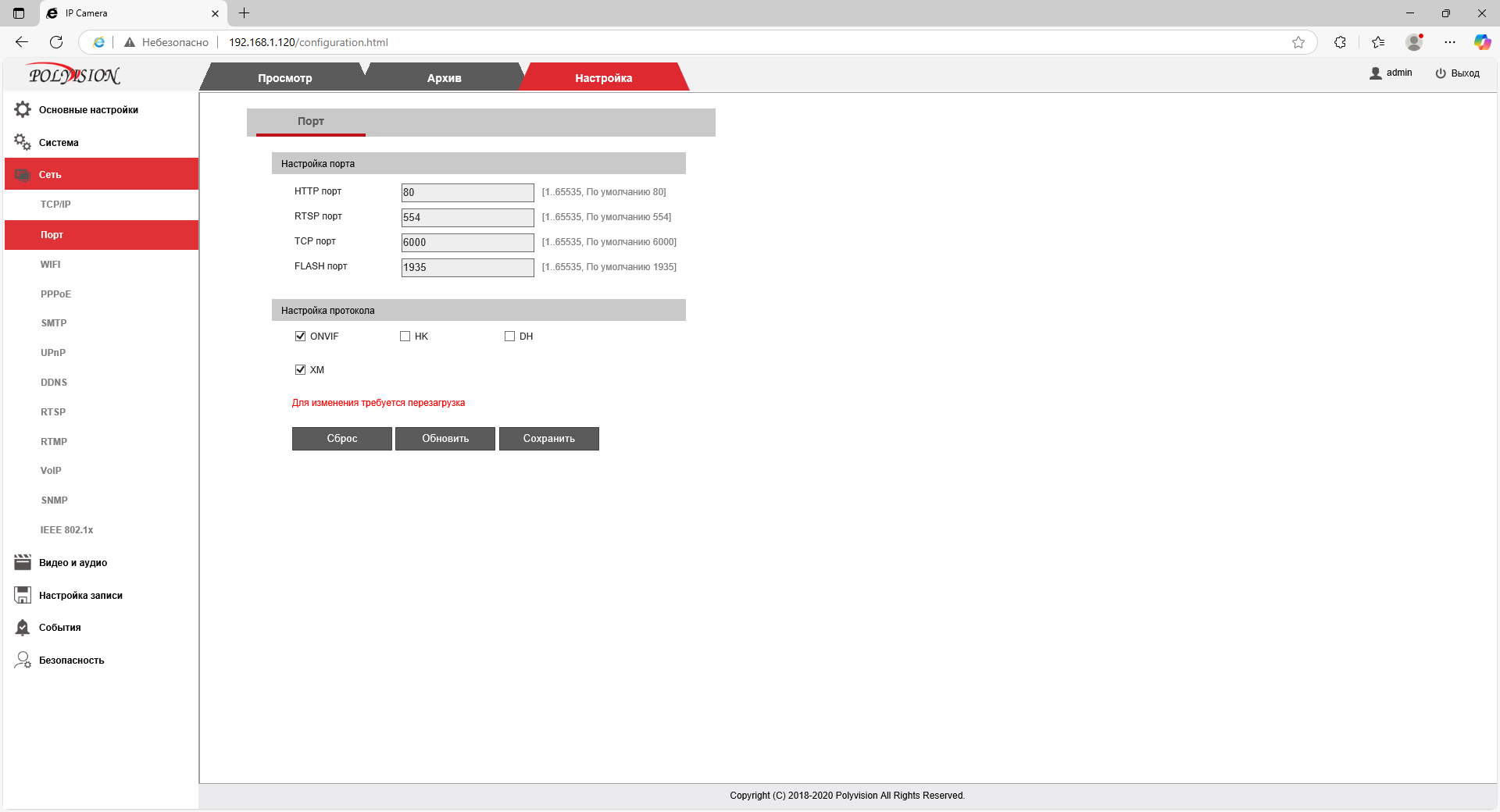

В интерфейсе пользователя, в разделе "Сеть" подразделе "Порт", предусмотрен список, позволяющий выбрать один из следующих режимов: ONVIF, HK (Hikvision), DH (Dahua), причём каждый из этих режимов активирует определённый набор внутренних параметров, влияющих на способ идентификации устройства в системе, включая сигнатуру устройства, используемый порт управления, а также структуру запросов и ответов по протоколу RTSP, что обеспечивает более глубокую совместимость с проприетарными CMS (Central Management Systems) и облачными платформами данных брендов.
После выбора необходимого протокола требуется перезагрузка устройства, в результате которой камера начинает функционировать в новом режиме, представляя себя как типичное устройство Hikvision или Dahua, что позволяет добавлять её в систему без необходимости ручной настройки потока, использования дополнительных драйверов или сторонних плагинов, поскольку NVR автоматически распознаёт её как «свою», применяя соответствующий профиль подключения, включающий в себя параметры авторизации, транспорта медиапотока и обработки событий.
Такой подход значительно расширяет сценарии применения камеры, делая её совместимой не только с открытыми системами, но и с закрытыми экосистемами, где ограничено использование стороннего оборудования, и обеспечивает гибкость при модернизации существующих систем без полной замены установленного оборудования.
Таким образом, наличие у данной камеры эмуляции протоколов Hikvision и Dahua позволяет использовать её в качестве полноценного аналога оригинального оборудования в рамках конкретной системы видеонаблюдения.
