Детальный обзор бюджетных видеокамер LTV-1CNB20-F40 и LTV-1CND20-F40

Обе камеры — LTV-1CNB20-F40 (цилиндрическая) и LTV-1CND20-F40 (купольная) — представляют собой IP-видеокамеры Full HD разрешения, предназначенные для круглосуточного видеонаблюдения как в помещениях, так и на улице. Они ориентированы на применение в системах безопасности малого и среднего бизнеса, а также подходят для частных объектов.

Камеры отличаются компактным дизайном, встроенной ИК-подсветкой для ночного наблюдения и защитой от неблагоприятных погодных условий. Каждая модель рассчитана на использование в разных условиях: цилиндрическая подходит для внешнего монтажа с широким охватом, а купольная — для дискретного наблюдения внутри помещений или на улице.

2. Дизайн и конструкция

Обе камеры выполнены в компактном корпусе из комбинации металла и пластика, что обеспечивает баланс между прочностью и легким весом. Однако у каждой модели есть свои особенности, связанные с форм-фактором.

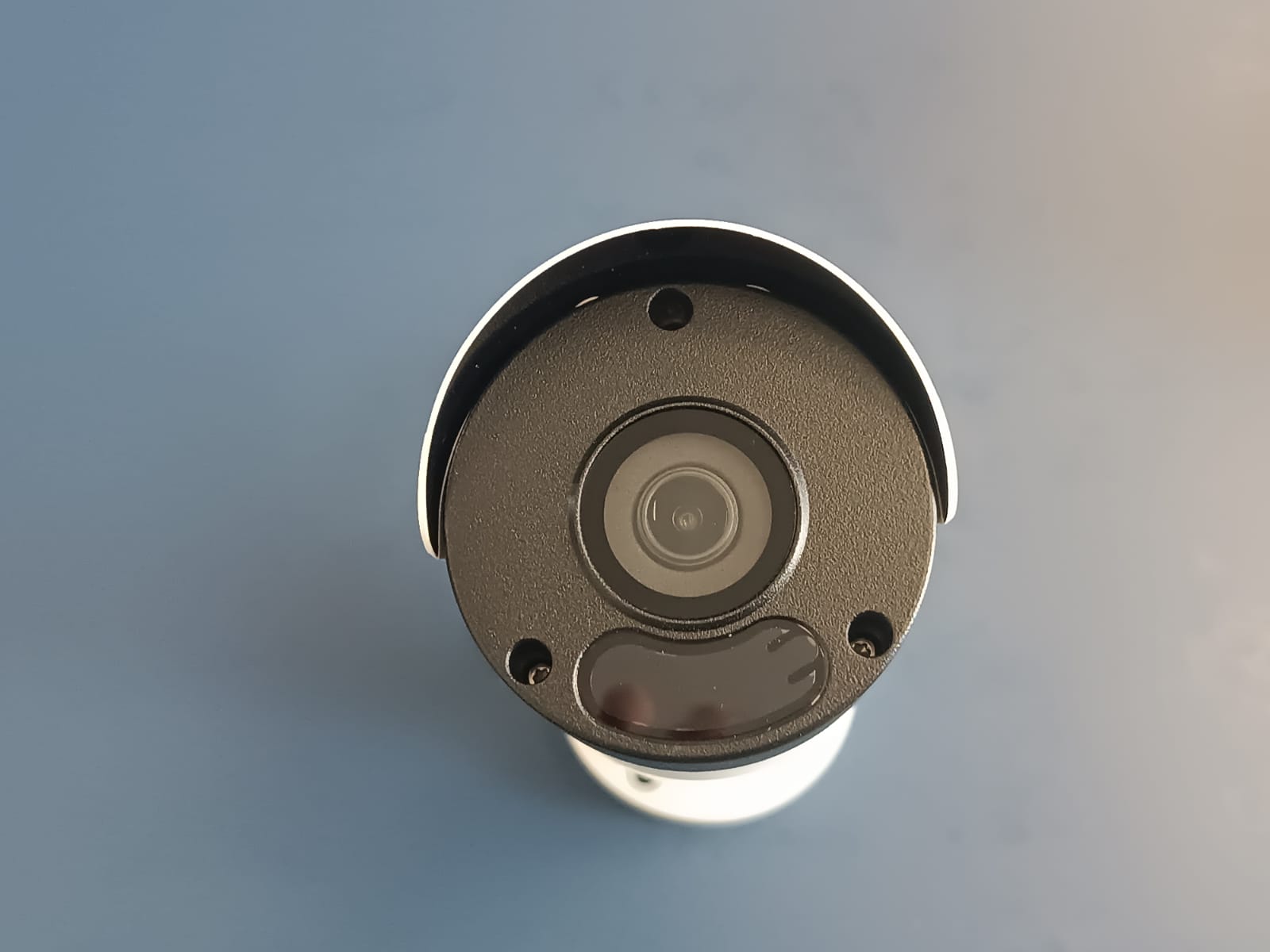

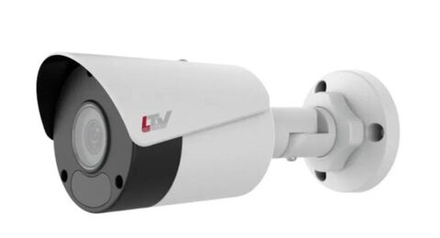

LTV-1CNB20-F40 — цилиндрическая уличная видеокамера. Её размеры составляют 161 × 63 × 62 мм , а масса — всего 270 грамм , что делает её удобной для монтажа. Углы наклона и поворота регулируются в широких пределах: наклон от 0° до 360° , поворот от 0° до 90° , а также вращение объектива на 360° , что позволяет точно направить камеру в нужном направлении.

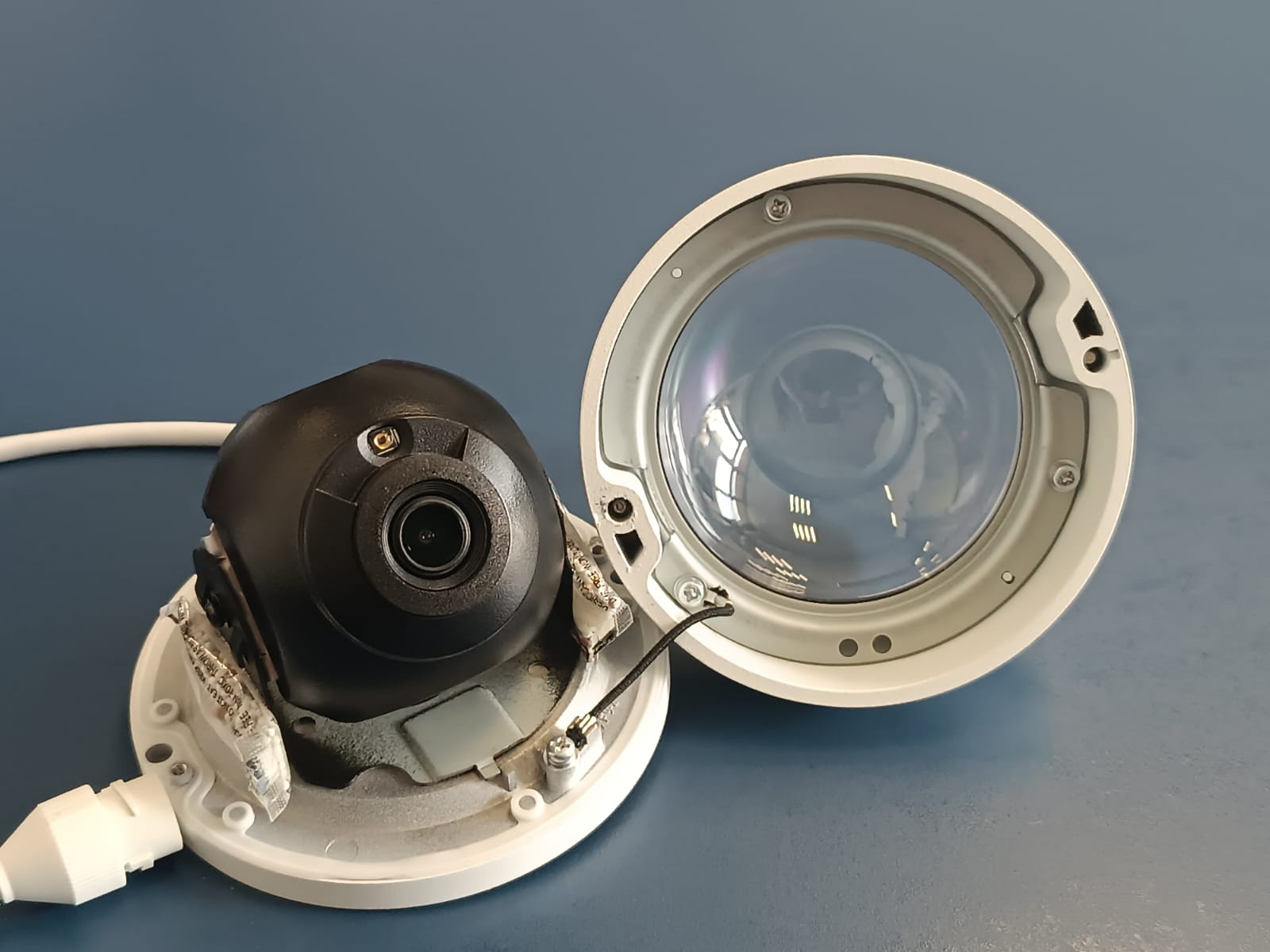

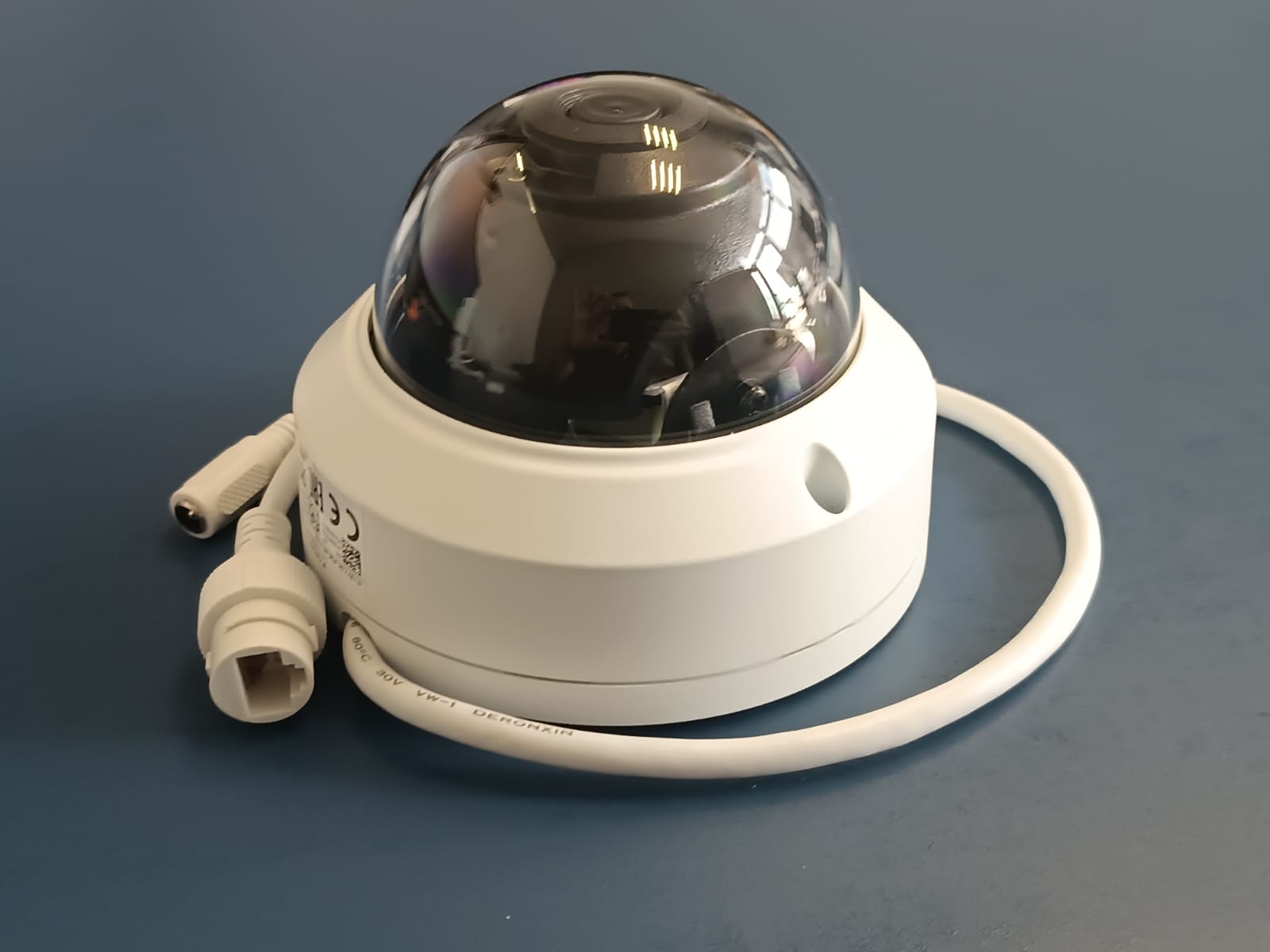

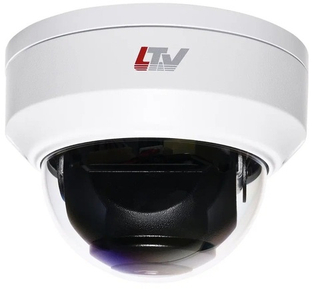

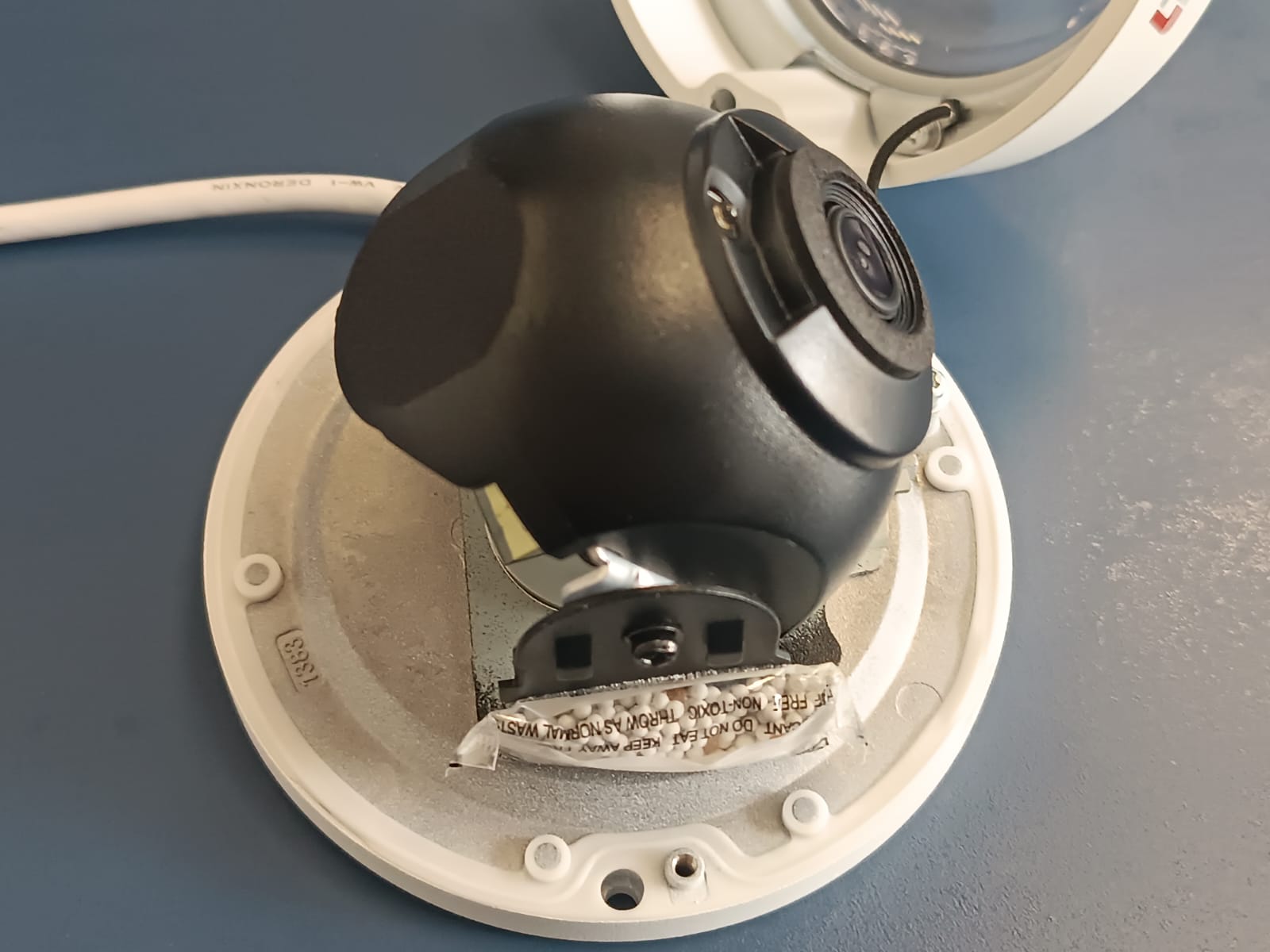

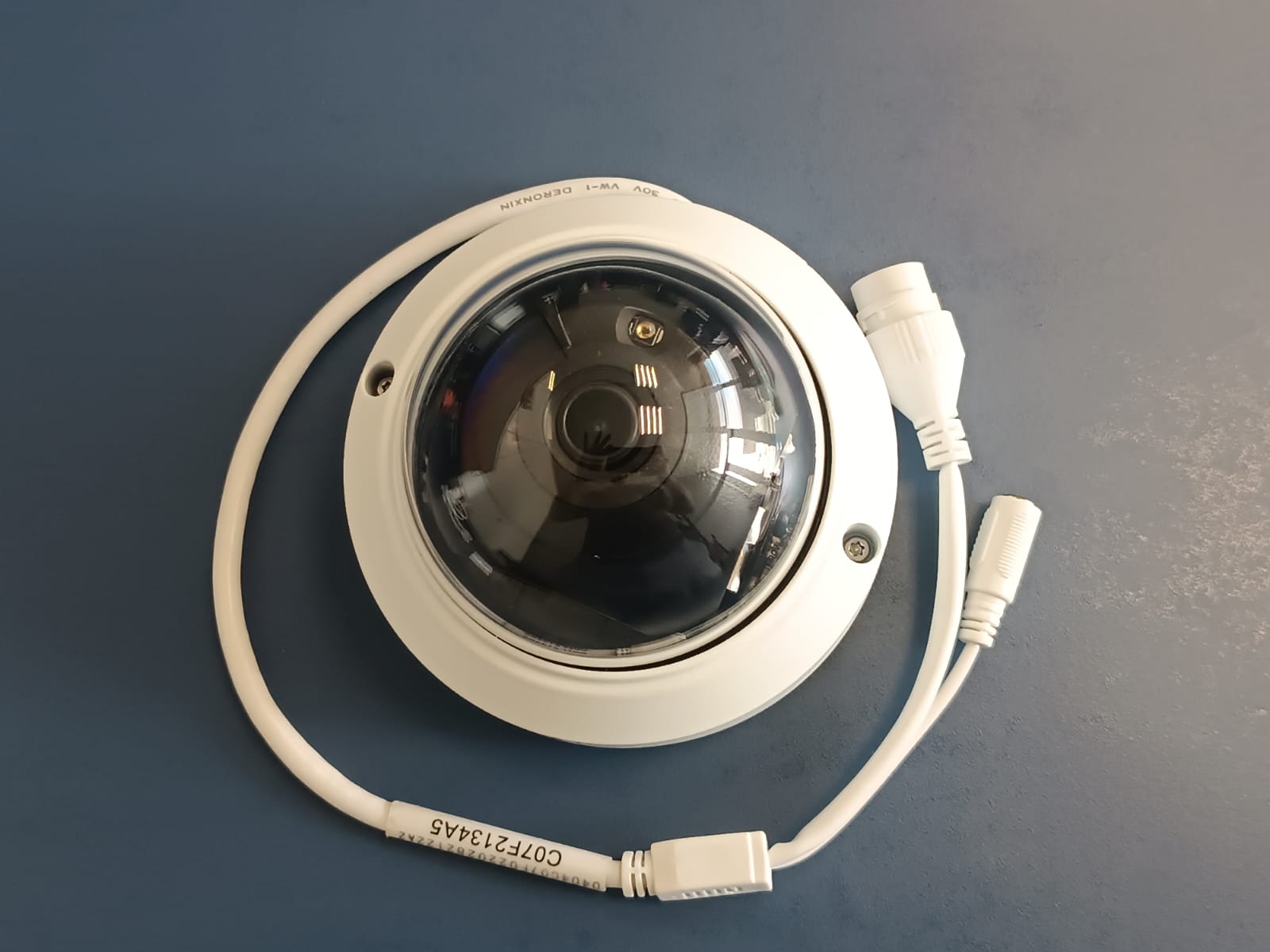

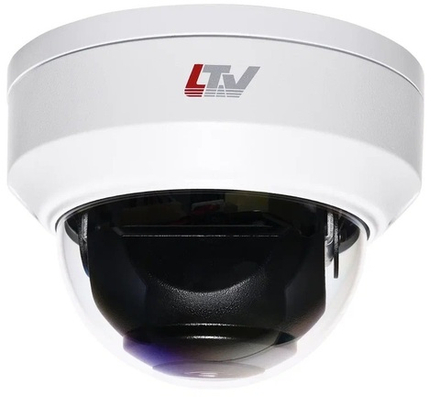

LTV-1CND20-F40 — купольная модель, предназначенная как для внутреннего, так и для наружного использования. Благодаря округлому дизайну она выглядит более эстетично и менее заметно, что делает её идеальной для установки в офисах, торговых залах или других местах, где важна малозаметность. Размеры камеры — Ф109 × 81 мм , вес — 350 грамм . Регулировка угла обзора также реализована удобно: наклон от 3° до 360° , поворот от 0° до 75° , что позволяет охватить значительное пространство даже при потолочном или настенном монтаже.

Обе камеры имеют степень защиты IP67 , что гарантирует защиту от пыли и кратковременного погружения в воду, а также класс ударопрочности IK10 , обеспечивающий защиту от механических воздействий. Встроенные средства защиты от перепадов напряжения и грозовых разрядов (до 4 кВ ) позволяют использовать камеры в сложных климатических условиях.

3. Технические характеристики

Обе камеры построены на базе современной аппаратной платформы и оснащены одинаковой матрицей, обеспечивающей высокое качество изображения в формате Full HD.

Общие параметры:

• Матрица: 1/2.8", 2.0 Мп, Progressive Scan CMOS
• Разрешение: 1920×1080 (Full HD)
• Электронный затвор: авто или ручная регулировка от 1 секунды до 1/100 000 секунды
• Чувствительность:
  • Цветное изображение: 0.01 лк (F2.0, АРУ включена)
  • Чёрно-белое изображение (ИК-подсветка включена): 0 лк
• Соотношение сигнал/шум: более 52 дБ
• Видео-кодеки: H.265, Ultra265, H.264 — что позволяет экономить объём хранимых данных без потери качества
• Диапазон битрейта: от 128 кбит/с до 6 Мбит/с
• Поддержка API/SDK: да — обеспечивает интеграцию с другими системами безопасности

Видеопотоки:

• Основной поток:
  • 1080P (1920×1080), до 25/30 кадров/с
  • 720P (1280×720), до 25/30 кадров/с
• Дополнительные потоки:
  • D1 (720×576), 640×360, 2CIF (704×288), CIF (352×288), все до 25/30 кадров/с

Объектив:

• Тип: встроенный фиксированный (M12)
• Фокусное расстояние: f=4.0 мм (F2.0)
• Углы обзора:
  • Горизонтальный: 87.5°
  • Вертикальный: 46.3°
  • Диагональный: 92.4°

Функции обработки изображения:

• Режим «день/ночь» с механическим ИК-фильтром
• Встроенная ИК-подсветка с дальностью до 30 метров , Smart IR технология
• Длина волны ИК-подсветки: 850 нм
• Ручное или автоматическое управление ИК-подсветкой
• Компенсация засветки: BLC, HLC, DWDR
• Система шумоподавления: 2D/3D DNR
• Улучшение изображения: цифровой антитуман, регулировка яркости, контраста, насыщенности, резкости
• Поддержка маскирования до 4 зон , ROI (области интереса) до 8 зон
• Настройка поворота изображения (переворот, зеркалирование)

• 4. Функциональные возможности

  Обе камеры — LTV-1CNB20-F40 (цилиндрическая) и LTV-1CND20-F40 (купольная) — обладают широким набором функций, направленных на улучшение качества изображения, повышение безопасности и удобство эксплуатации.

  Режим «День/Ночь»

  Камеры поддерживают автоматическое переключение между цветным и чёрно-белым режимами с помощью механического ИК-фильтра , что обеспечивает четкое изображение в любое время суток. Ночью активируется ИК-подсветка, позволяющая получать изображение даже при отсутствии внешнего освещения.

  ИК-подсветка

  Обе модели оснащены встроенной ИК-подсветкой с дальностью до 30 метров , реализованной по технологии Smart IR , которая предотвращает переэкспонирование ближних объектов. Длина волны подсветки составляет 850 нм , что обеспечивает хорошее качество изображения без заметного для глаза светового эффекта.



  Улучшение изображения

  Камеры поддерживают следующие технологии:

  • DWDR (широкий динамический диапазон) — компенсирует яркие фоновые участки, например, окна или источники света.
  • BLC (компенсация засветки заднего фона) — позволяет детализировать объекты на фоне яркого света.
  • HLC (компенсация высокой яркости) — помогает уменьшить ослепление от ярких источников, таких как автомобильные фары.
  • Цифровой антитуман — улучшает видимость в условиях тумана или дымки.
  • 2D/3D DNR (шумоподавление) — снижает уровень шума в темноте и при слабом освещении, делая видео более чётким.

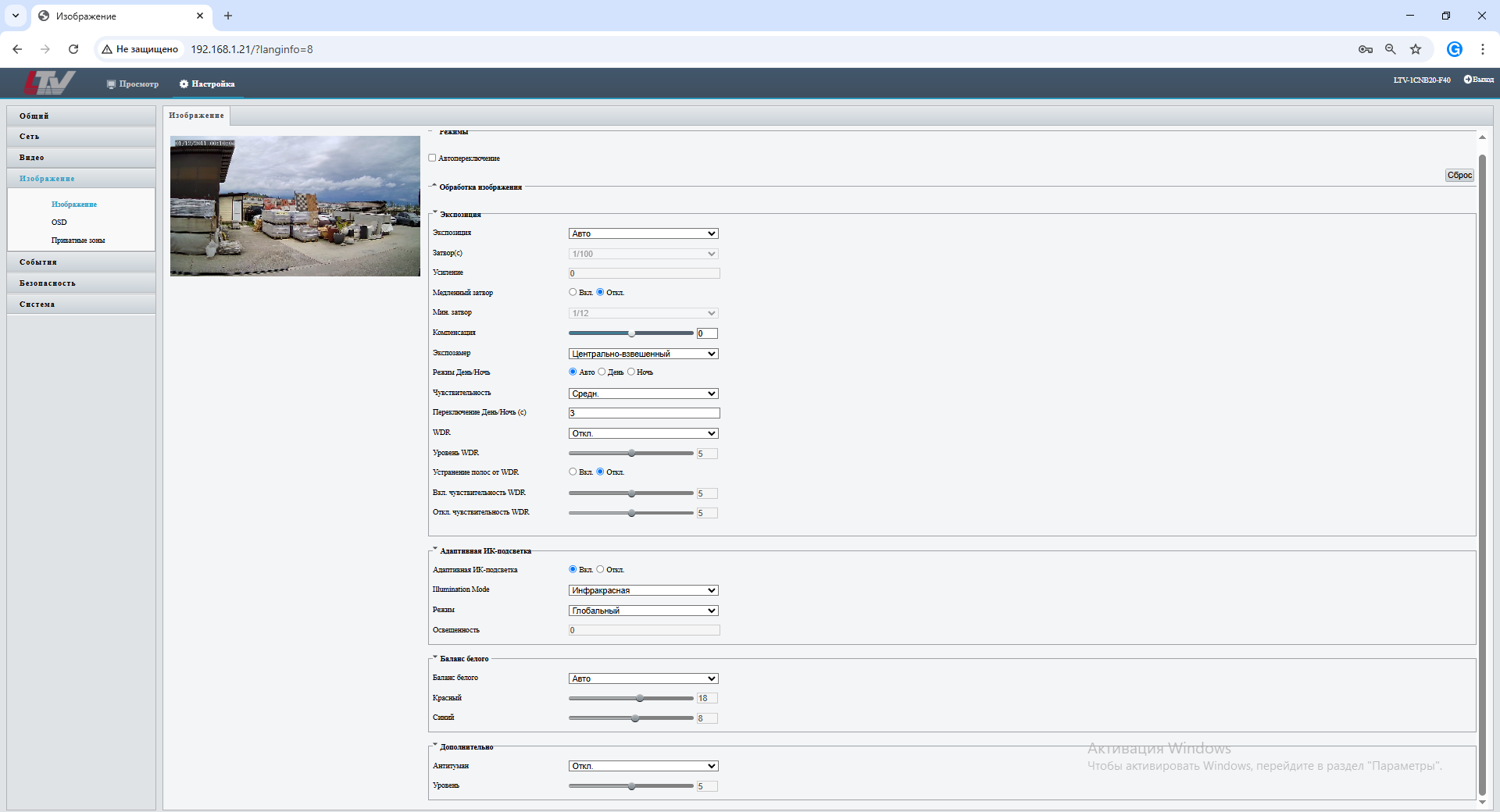

  Настройки изображения

  Пользователь может гибко регулировать параметры картинки:

  • Яркость
  • Контрастность
  • Насыщенность
  • Резкость Также доступно зеркалирование и переворот изображения , что удобно при монтаже в нестандартных позициях.

  Зоны маскирования и ROI

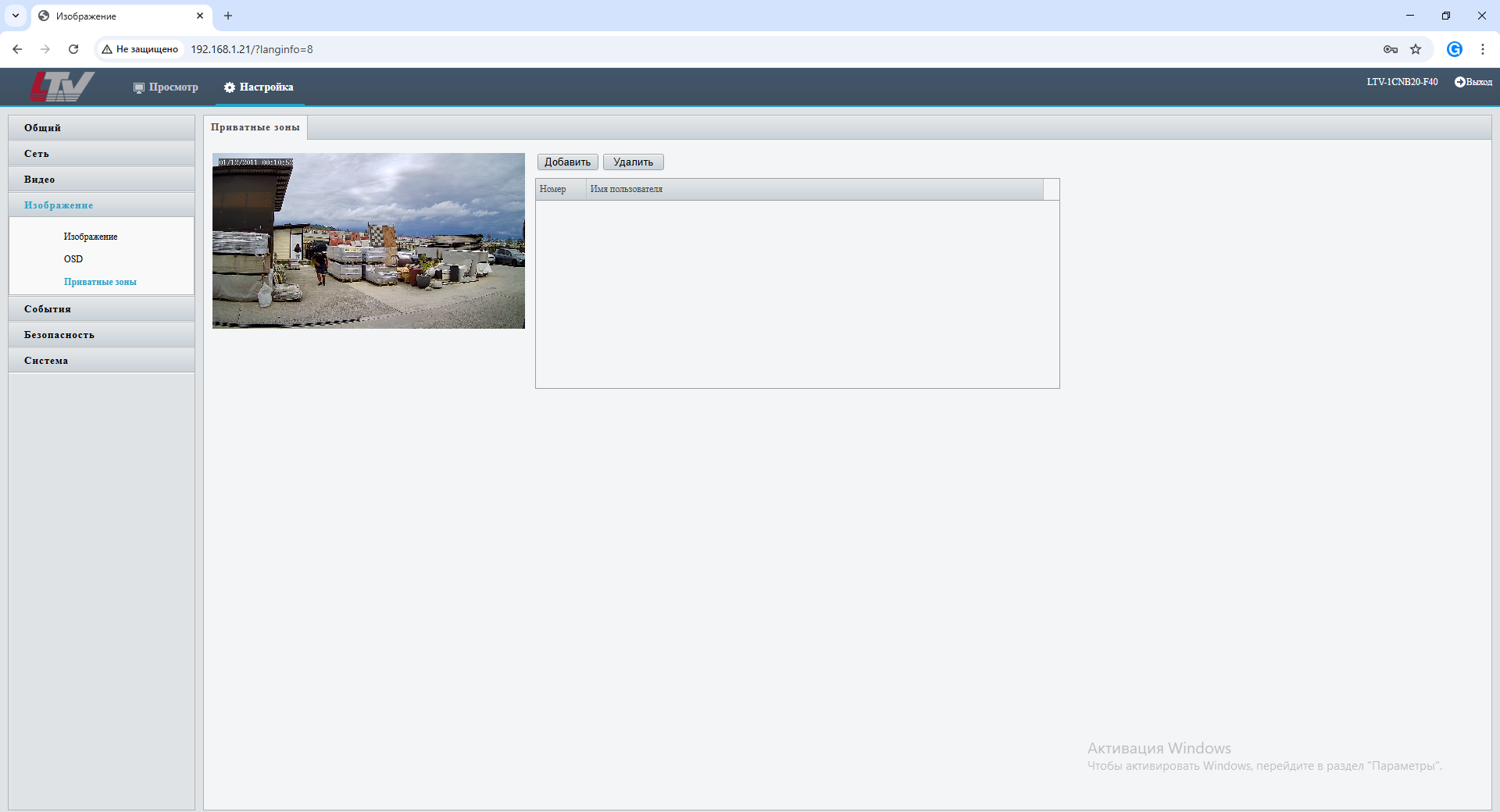

  • Маскирование до 4 зон — позволяет скрывать определённые участки кадра от просмотра (например, окна квартир или личные зоны).
  • ROI (Region of Interest) до 8 зон — выделение областей интереса с повышенным качеством кодирования, что экономит сетевой трафик и место на жёстком диске.

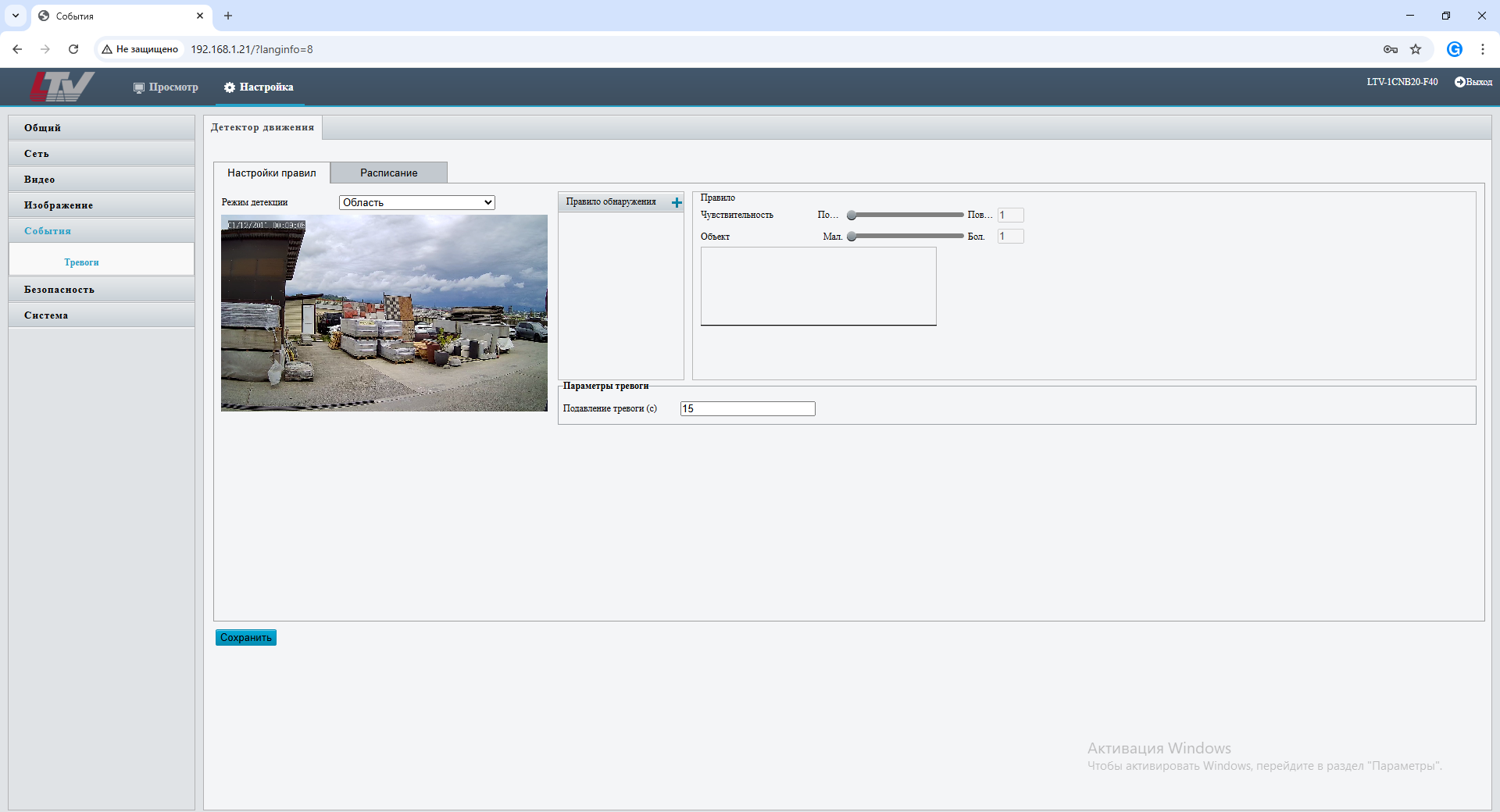

  Детектор движения

  Камеры оснащены детектором движения с настраиваемыми зонами (до 4 зон) , что позволяет организовать систему тревожных событий при появлении движущихся объектов. Это особенно полезно для автоматизации реакции системы видеонаблюдения.

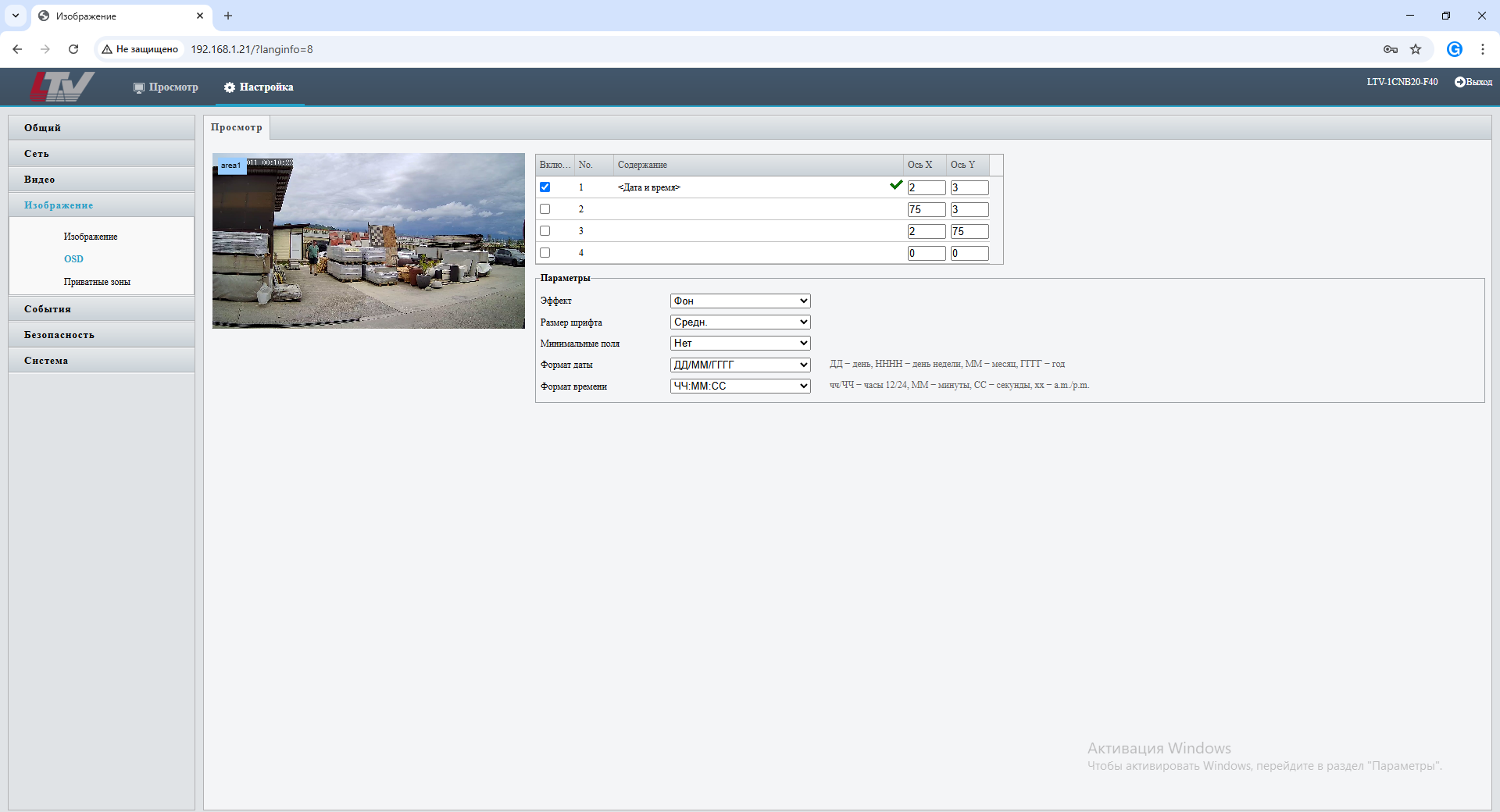

  Вывод информации (OSD)

  Поддерживается видеоаннотация (OSD) — можно выводить на экран информацию: дату, время, название камеры и другую служебную информацию (до 4 строк текста ).

• 5. Сетевые функции и протоколы

  Обе камеры — LTV-1CNB20-F40 (цилиндрическая) и LTV-1CND20-F40 (купольная) — поддерживают широкий набор сетевых функций и стандартных протоколов, что позволяет интегрировать их в современные IP-системы видеонаблюдения как на базе локальной сети, так и с доступом через интернет.

  Сетевой интерфейс

  • 10/100 Мбит/с Ethernet (1 порт RJ-45)

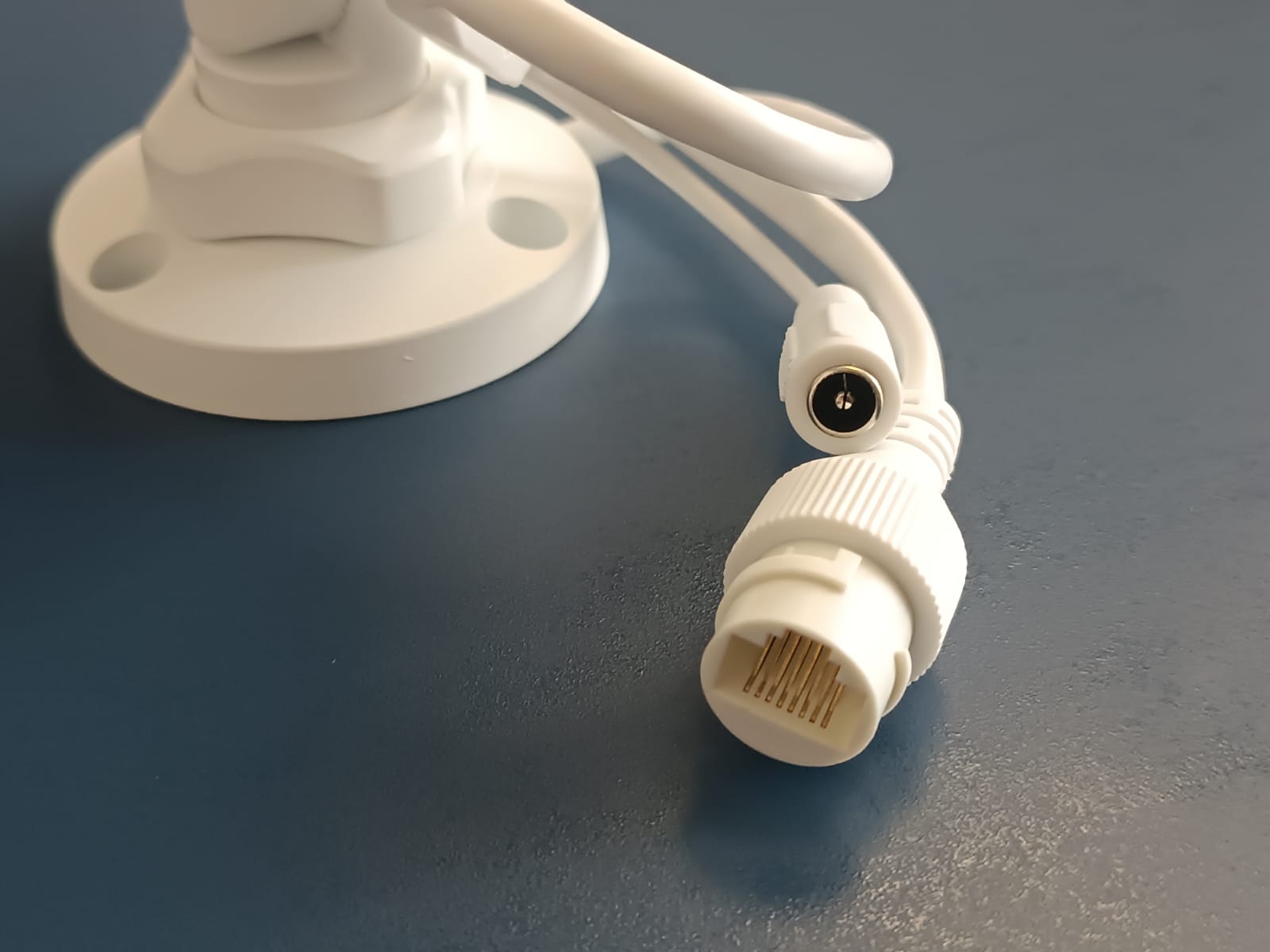

  • Поддержка PoE+ (IEEE 802.3af) и питания от 12В DC (через разъём Ø5.5 мм)

  Это позволяет использовать камеры как в традиционных сетях с проводным питанием, так и в системах с технологией PoE, упрощающей монтаж и распределение устройств по объекту.

  Поддерживаемые сетевые протоколы:

  Камеры совместимы со следующими протоколами:

  • IPv4 — для работы в современных сетях
  • IGMP — для поддержки multicast-передачи данных
  • ICMP — диагностика сети (например, ping)
  • ARP — определение MAC-адресов
  • TCP/UDP — надёжная и быстрая передача данных
  • DHCP — автоматическое получение IP-адреса
  • RTP/RTSP/RTCP/RTMP — потоковая передача видео
  • DNS/DDNS — работа с доменными именами, включая динамические
  • NTP — синхронизация времени по сети
  • UPnP — автоматическое обнаружение устройств в локальной сети
  • HTTP/HTTPS — безопасный веб-доступ

  Совместимость с ONVIF

  Камеры поддерживают ONVIF , что гарантирует их интеграцию с большинством NVR и VMS-решений сторонних производителей. Это особенно важно при построении гибридных систем видеонаблюдения или использовании оборудования разных брендов.

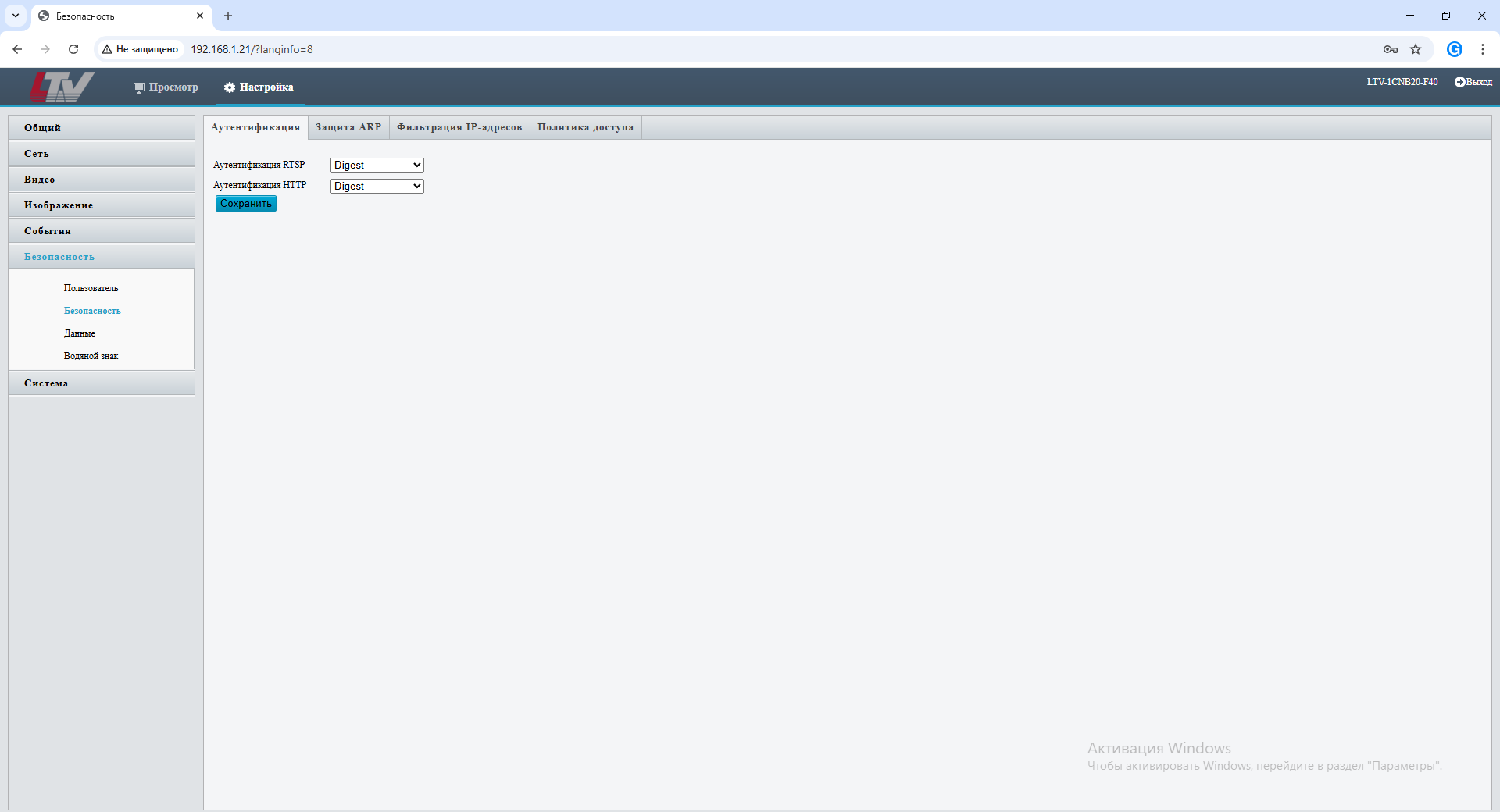

  Безопасность

  Для защиты от несанкционированного доступа реализованы следующие механизмы:

  • Защита паролем и сложные пароли
  • HTTPS — шифрование веб-интерфейса
  • TLS 1.2 — защита передаваемых данных
  • WSSE и дайджест-аутентификация — для API и ONVIF
  • Экспорт журнала операций — возможность просмотра истории действий пользователей

  Поддержка многопользовательского режима

  Камеры позволяют одновременно подключаться до 32 пользователей , с разделением прав доступа:

  • Администратор — полный контроль над камерой
  • Оператор — просмотр и ограниченное управление

  Видеотрансляция

  Поддерживается двухпотоковая передача:

  • Основной поток — высокое качество (Full HD) для архива и записи
  • Дополнительный поток — пониженное разрешение для экономии трафика и удалённого просмотра

  Кодеки: H.265, Ultra265, H.264

  Битрейт регулируется в диапазоне от 128 кбит/с до 6 Мбит/с , что позволяет адаптировать трансляцию под различные каналы связи.

• 6. Питание и условия эксплуатации

  Обе модели спроектированы для надежной работы в различных климатических условиях и поддерживают гибкие варианты подключения к электросети.

  Питание:

  • Основные варианты питания:

    • PoE+ по стандарту IEEE 802.3af — удобное питание через сетевой кабель, что упрощает монтаж и сокращает количество проводов.
    • 12 В постоянного тока (DC) через разъём типа Ø5.5 мм — классический вариант для установки на объектах без PoE-инфраструктуры.

  • Потребляемая мощность:

    • LTV-1CNB20-F40 — до 5.5 Вт
    • LTV-1CND20-F40 — до 5 Вт

  Таким образом, камеры относятся к энергоэффективным устройствам, что особенно важно при организации систем видеонаблюдения с большим количеством камер.

  Условия эксплуатации:

  Обе камеры имеют широкий температурный диапазон, что позволяет использовать их как внутри помещений, так и на улице.

  • Рабочая температура:
    от –40 °C до +60 °C — гарантирует стабильную работу даже в экстремальных погодных условиях, таких как сильный мороз или жара.

  • Температура хранения:

    • LTV-1CNB20-F40 : от –30 °C до +60 °C
    • LTV-1CND20-F40 : от –30 °C до +70 °C

  Это позволяет безопасно хранить оборудование в неотапливаемых помещениях в зимний период или на складах в жарком климате.

  • Рабочая влажность:
    до 95% (без конденсации) — камеры устойчивы к воздействию влаги, что особенно важно при наружном монтаже.

  Защита корпуса:

  • Степень защиты: IP67
    Обеспечивает защиту от пыли (полная герметичность) и возможность кратковременного погружения в воду (например, при сильном дожде или мойке оборудования).

  • Ударопрочность: IK10
    Камеры выдерживают удары силой до 10 Дж , что соответствует высокому уровню защиты от вандализма и случайных повреждений.

  • Грозозащита: до 4 кВ
    Обеспечивает защиту от импульсных перенапряжений, вызванных молниевыми разрядами или скачками напряжения в сети.

---

• 7. Общий обзор всех разделов веб-интерфейса

У камер есть такие разделы для настройки

1. Общий раздел: Предоставляет информацию о модели, версии ПО, IP-адресе, MAC-адресе и других базовых параметрах.
2. Сеть: Позволяет настроить сетевые параметры, включая DHCP, MTU, порты и режим работы.
3. Время: Управление временем через NTP-синхронизацию, часовой пояс и летнее время.
4. Видео: Настройка разрешения, битрейта, формата кодирования и других параметров видеопотока.
5. Изображение: Регулировка качества изображения, компенсация засветки, ИК-подсветка и другие функции обработки видео.
6. События: Настройка детектора движения, расписания и тревожных сигналов.

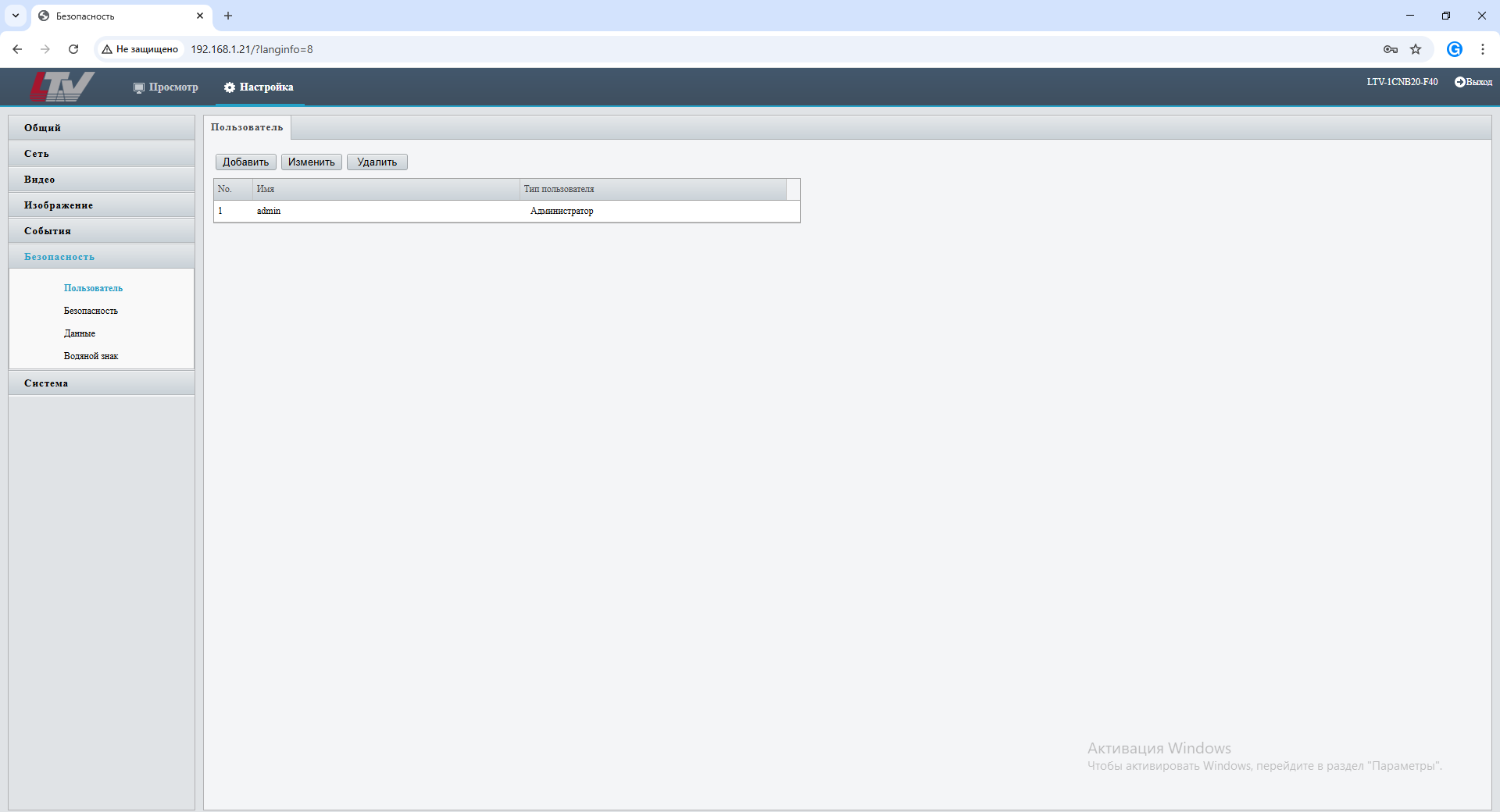

7. Безопасность: Управление пользователями, аутентификацией и другими защитными механизмами.
8. Система: Настройка времени, синхронизации и общих системных параметров.

---

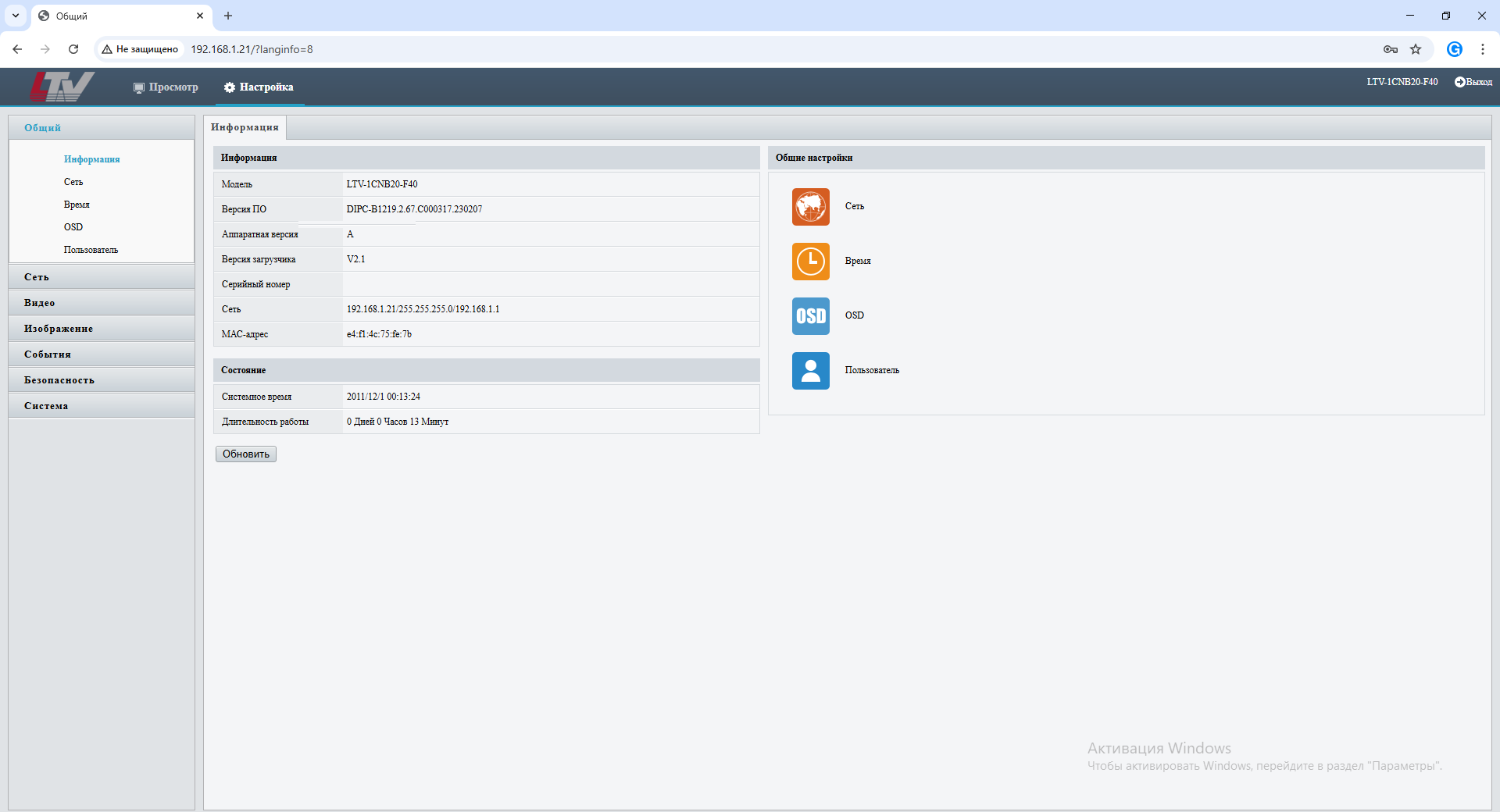

Раздел "Общий"

Раздел "Общий" в веб-интерфейсе камеры LTV-1CNB20-F40 является ключевым для быстрой конфигурации базовых параметров устройства. Он включает пять подразделов: Информация, Сеть, Время, OSD и Пользователь . Каждый из них позволяет пользователю быстро настраивать основные аспекты работы камеры.

В разделе информация отображается информация о текущем состоянии камеры:

• Модель: LTV-1CNB20-F40
• Версия ПО: DIPC-B1219.2.67.C000317.230207
• Аппаратная версия: A
• Версия загрузчика: V2.1
• Серийный номер: ХХХХХХХХХХХХХХ
• IP-адрес: 192.168.1.21/255.255.0/192.168.1.1
• MAC-адрес: e4:fl:4c:75:fe:7b
• Системное время: 2011-12-1 00:13:24
• Длительность работы: 0 дней 0 часов 13 минут

Этот раздел предоставляет полную информацию о камере:

• Модель и версии ПО/загрузчика позволяют быстро определить тип устройства и его программное обеспечение.
• Серийный номер необходим для гарантийного обслуживания или регистрации оборудования.
• IP-адрес и MAC-адрес помогают идентифицировать камеру в сети.
• Системное время и длительность работы показывают текущее состояние камеры и её стабильность.

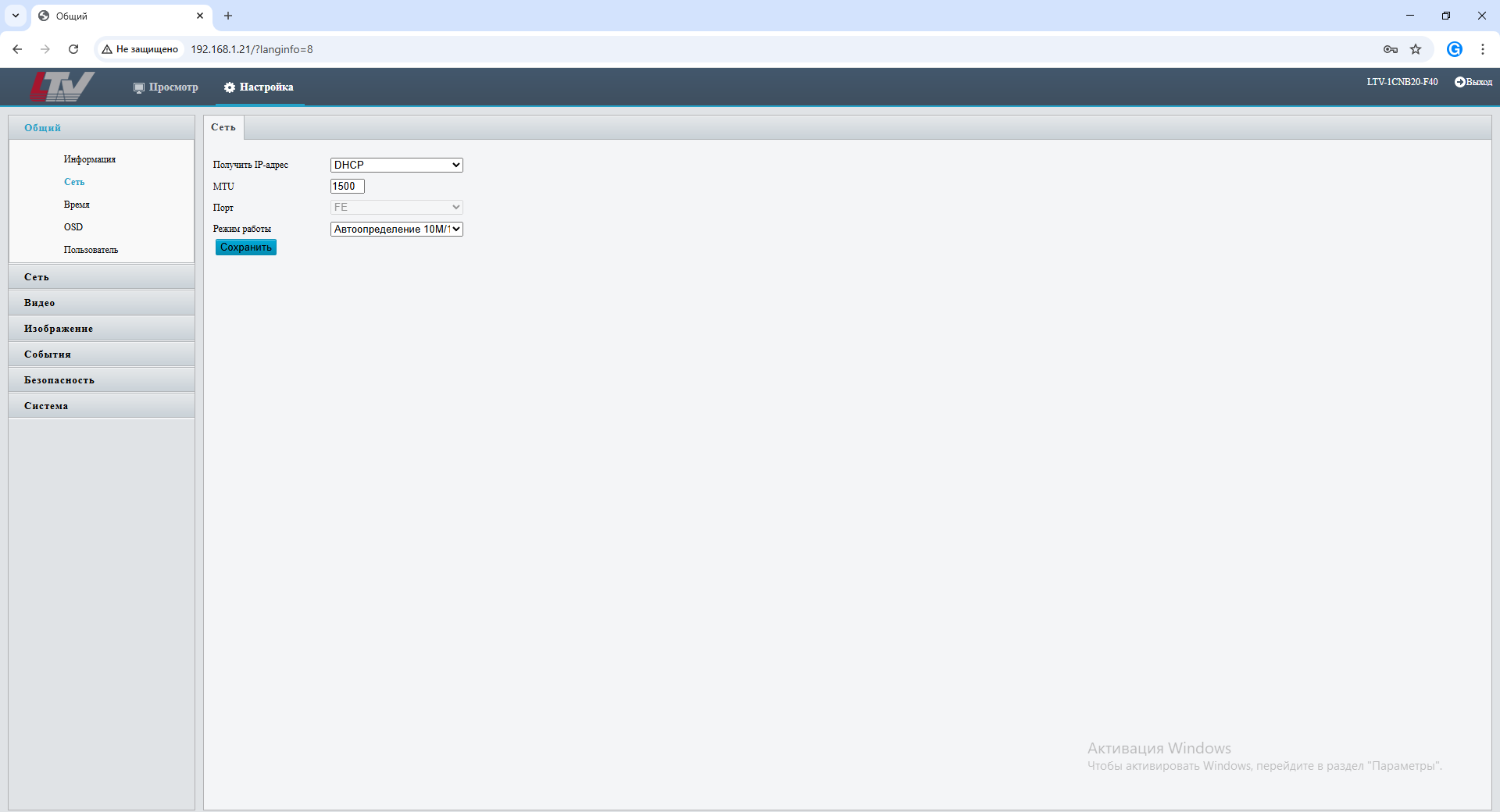

В разделе Сеть представлены базовые сетевые настройки камеры:

• Получить IP-адрес: DHCP (по умолчанию)
• MTU: 1500 байт (стандартное значение для Ethernet)
• Порт: FE (Fast Ethernet)
• Режим работы: Автоопределение 10M/1

Камера поддерживает автоматическое получение IP-адреса через DHCP, что упрощает конфигурацию сети. Также можно задать статический IP-адрес, если это необходимо. Настройка MTU позволяет оптимизировать работу камеры в сложных сетевых условиях, а режим работы обеспечивает адаптацию к различным скоростям передачи данных.

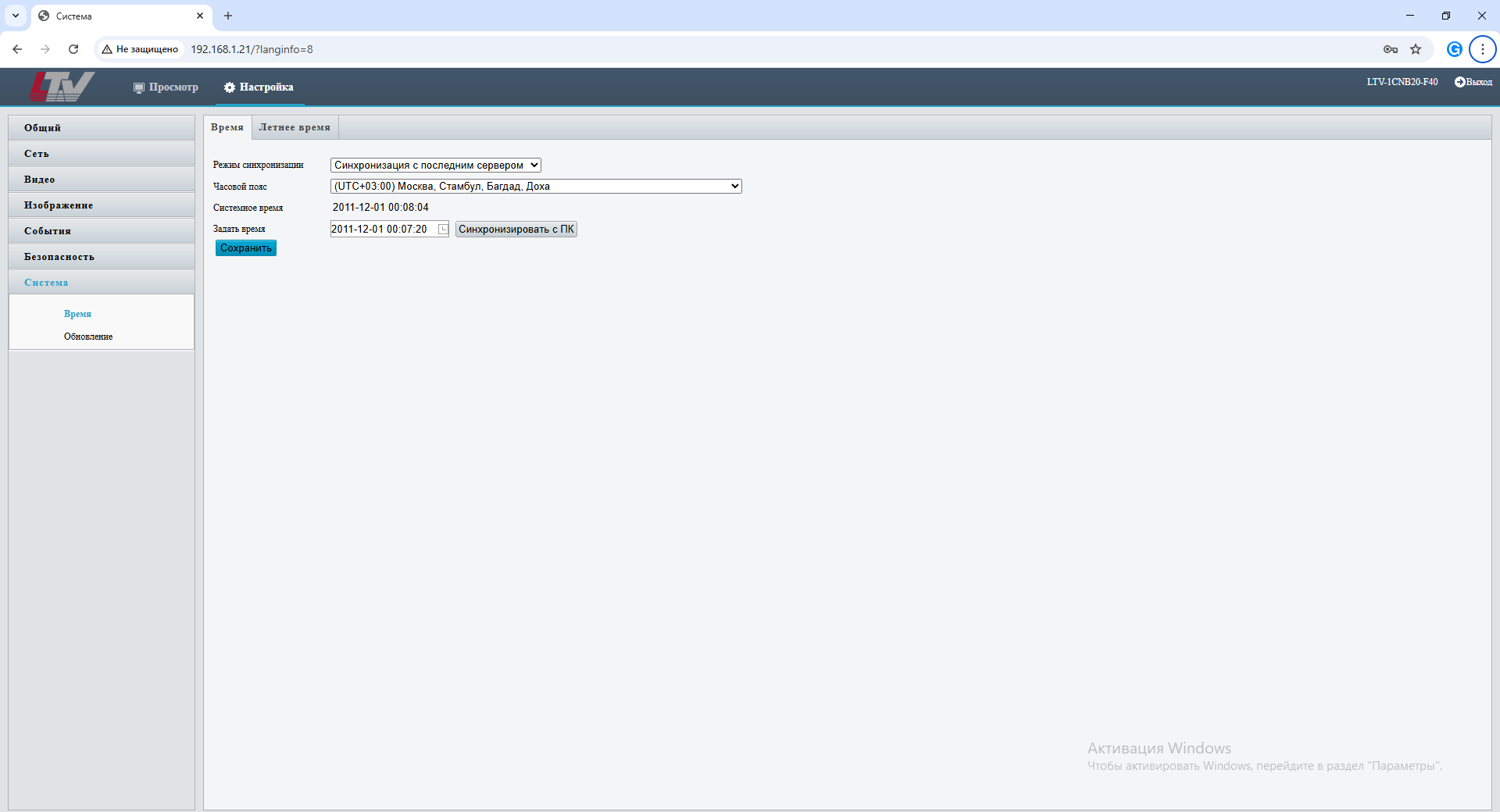

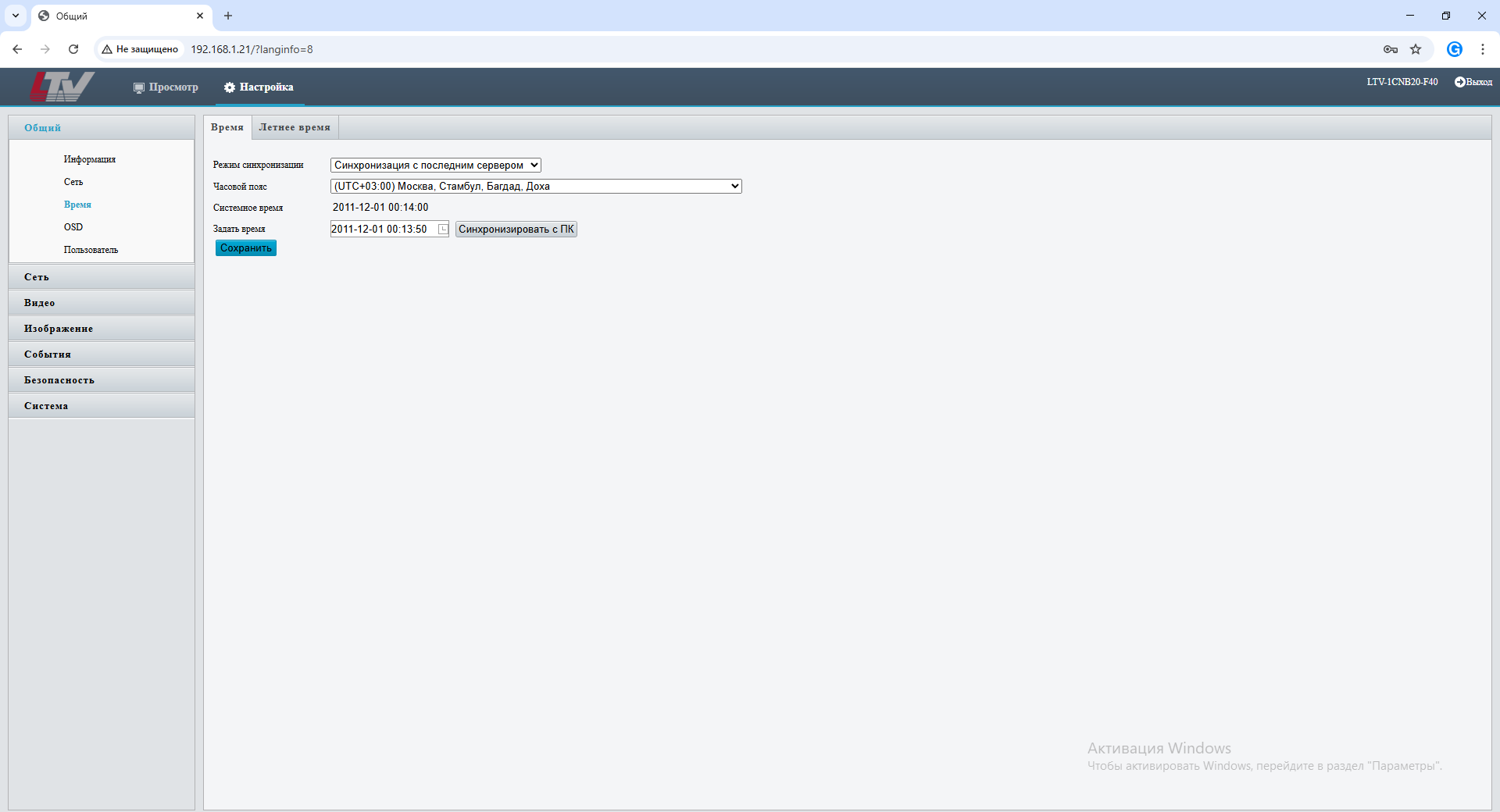

В разделе Время показаны настройки времени:

• Режим синхронизации: Синхронизация с последним сервером (NTP)
• Часовой пояс: UTC+03:00 (Москва, Стамбул, Багдад, Доха)
• Системное время: 2011-12-1 00:14:00
• Задать время: Ручной ввод времени или синхронизация с ПК

Камера поддерживает точную синхронизацию времени через NTP-сервер, что особенно важно для систем видеонаблюдения, где важна корректная временная маркировка событий. Также доступна ручная настройка времени или синхронизация с компьютером.

---

Сетевой раздел веб-интерфейса

Сетевой раздел веб-интерфейса камер LTV-1CNB20-F40 и LTV-1CND20-F40 предоставляет широкие возможности для настройки сетевых параметров, управления портами, использования DDNS, P2P и QoS. Давайте рассмотрим каждый подраздел по порядку:

---

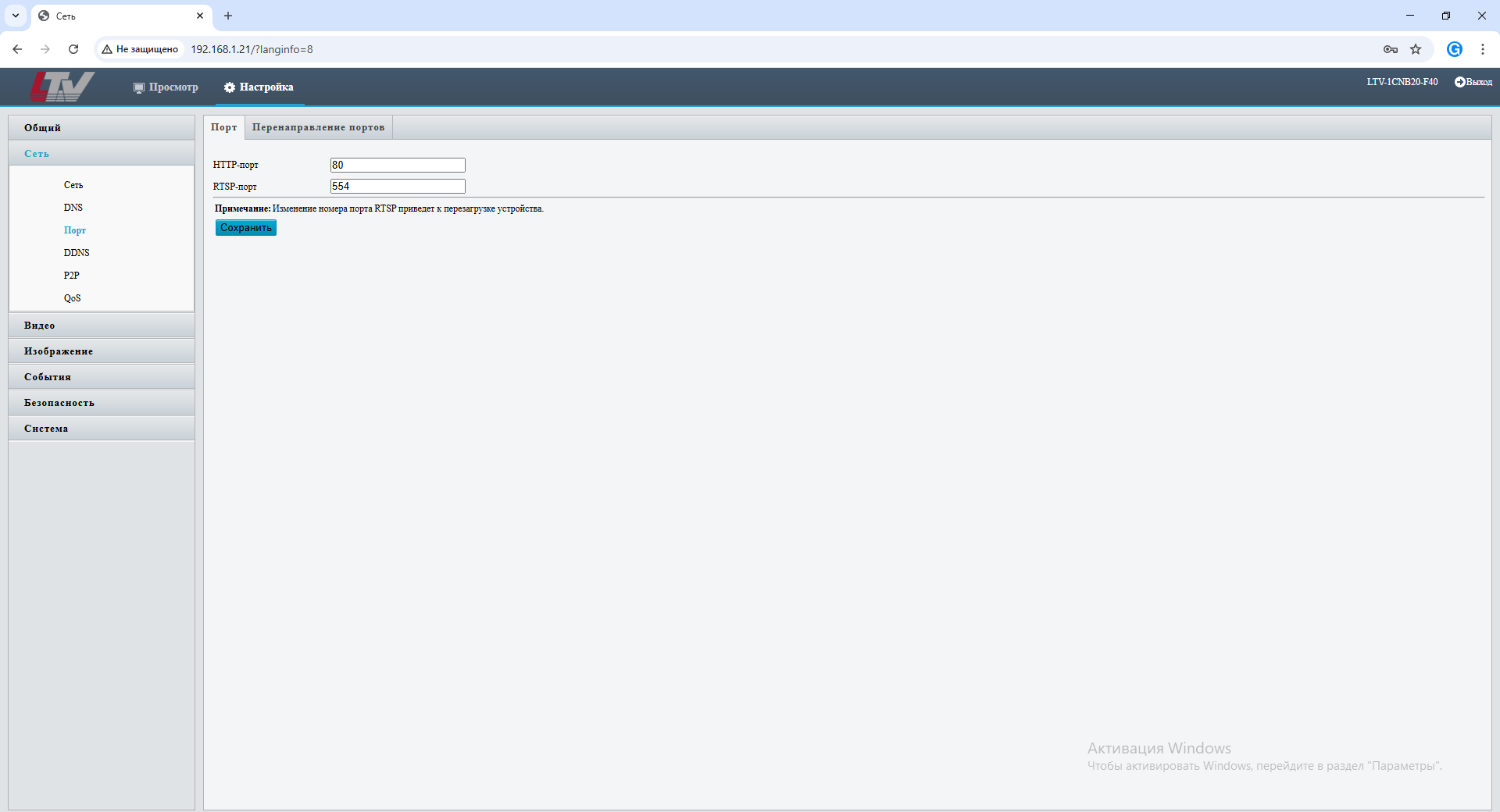

Стандартные порты

В этом меню показаны настройки портов:

• HTTP-порт: По умолчанию установлен на 80 (стандартный порт HTTP). Этот порт используется для доступа к веб-интерфейсу камеры.
• RTSP-порт: По умолчанию установлен на 554 (стандартный порт RTSP). Этот порт используется для потоковой передачи видео через протокол RTSP.

Эти настройки позволяют пользователю изменить стандартные порты, если они заняты другими устройствами или для повышения безопасности путём переопределения стандартных портов.

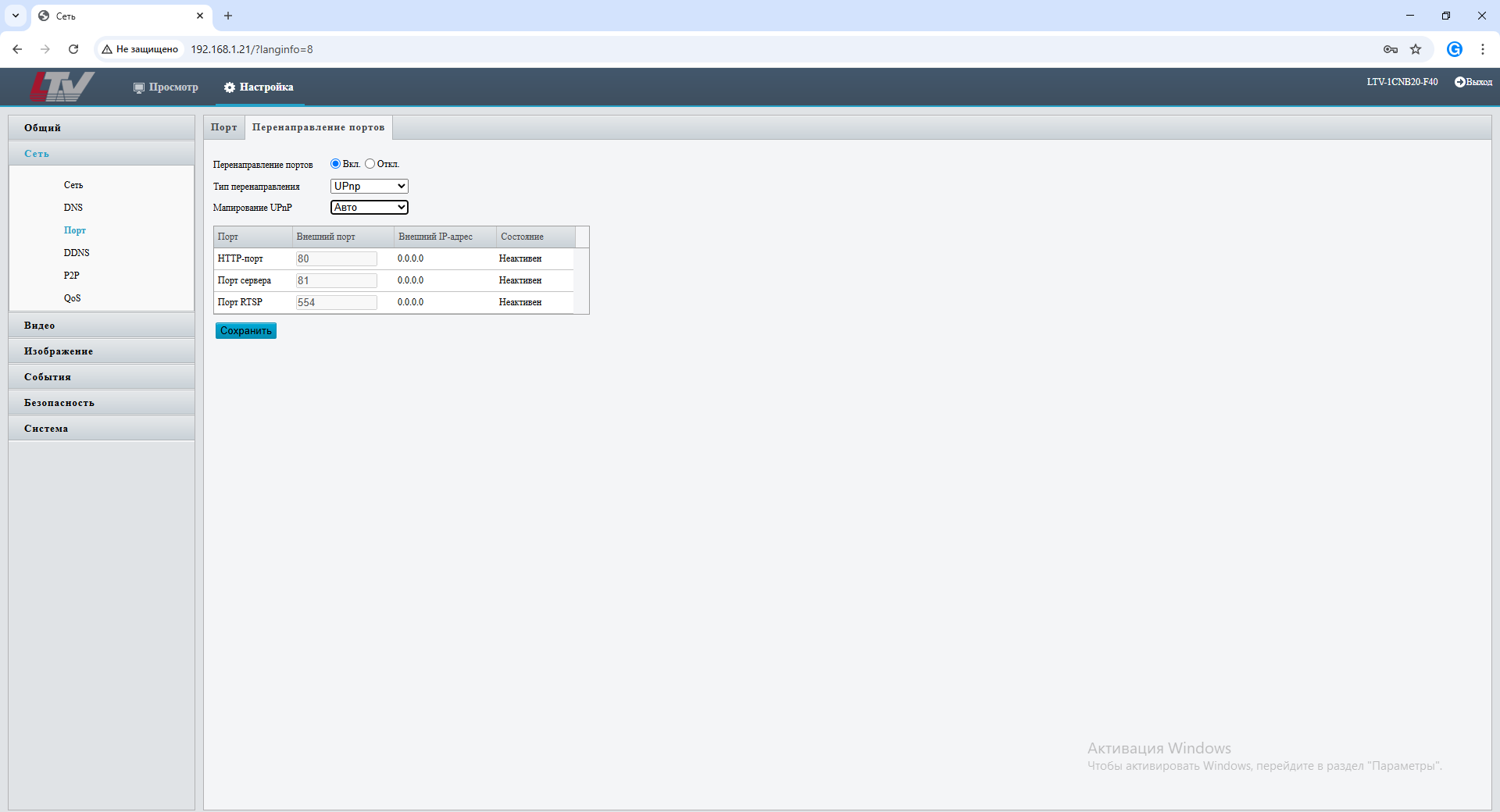

Управление перенаправлением портов

Этот раздел предназначен для настройки внешних портов, которые используются для доступа к камере через интернет. Каждый порт соответствует определённому протоколу:

• HTTP-порт (80): Используется для доступа к веб-интерфейсу камеры через браузер.
• Порт сервера (81): Может быть настроен для дополнительных функций, таких как управление камерой или другие сервисы.
• Порт RTSP (554): Используется для потоковой передачи видеопотока через RTSP.

Как активировать порты:

1. Указать внешний IP-адрес: Если камера находится за NAT-роутером, необходимо указать внешний IP-адрес роутера, а также настроить порт-форвардинг в роутере для соответствующих портов.
2. Активировать порты: После указания внешнего IP-адреса нужно установить состояние порта на "Активен" , чтобы разрешить доступ извне.

Пример использования:

• • Для удалённого просмотра через веб-интерфейс: Активируйте HTTP-порт и укажите внешний IP-адрес роутера.
  • Для удалённой трансляции видео: Активируйте Порт RTSP и укажите внешний IP-адрес роутера.

Эта функция особенно полезна при работе в локальной сети с роутерами, поддерживающими UPnP. Она автоматически открывает необходимые порты в роутере для доступа к камере извне.

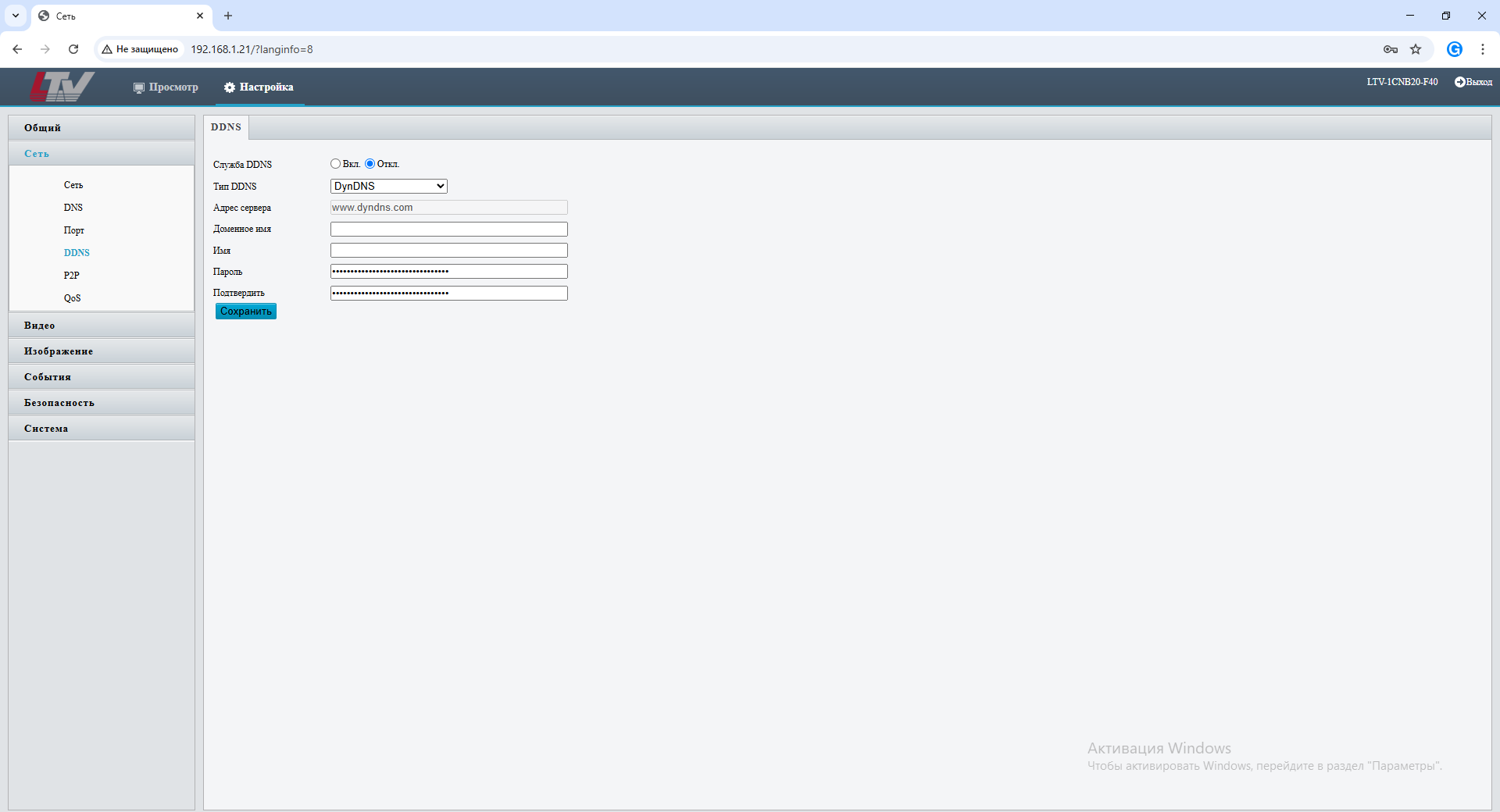

DDNS (Динамический DNS)

Этот раздел предназначен для настройки DDNS:

• Служба DDNS: Вкл./Откл. — позволяет активировать/деактивировать динамическое разрешение доменных имён.
• Тип DDNS: Выбор сервиса DDNS (например, DynDNS).
• Адрес сервера: URL сервера DDNS (например, www.dyndns.com ).
• Доменное имя: Поле для ввода доменного имени, связанного с камерой.
• Имя: Логин для авторизации в DDNS-сервисе.
• Пароль: Пароль для авторизации в DDNS-сервисе.
• Подтверждение пароля: Повтор ввода пароля для подтверждения.

Функция DDNS позволяет использовать постоянный адрес (доменное имя), даже если IP-адрес камеры меняется динамически. Это удобно для удалённого доступа к камере через интернет.

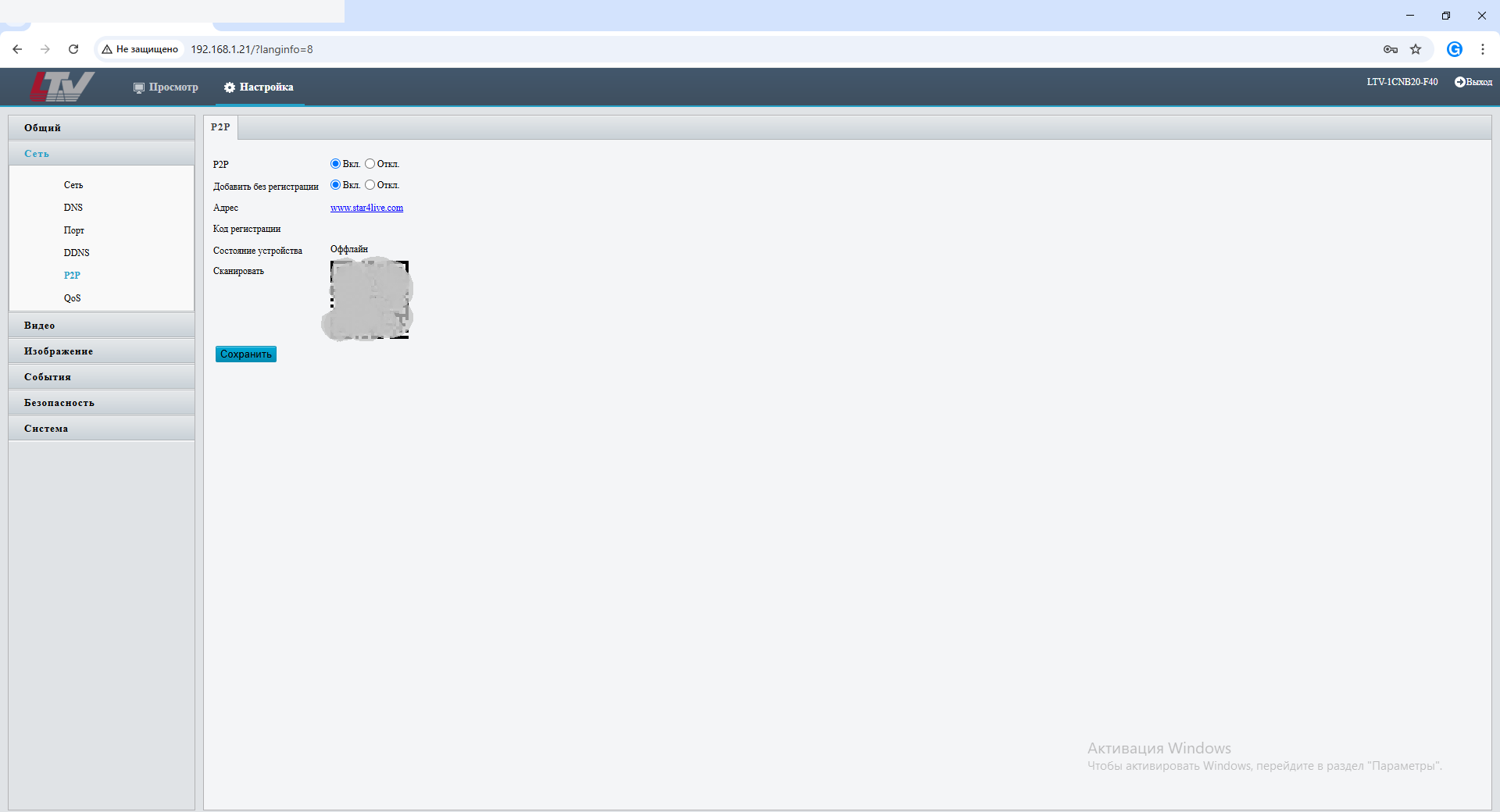

P2P (Peer-to-Peer)

Здесь представлены настройки P2P:

• P2P: Вкл./Откл. — позволяет активировать/деактивировать Peer-to-Peer соединение.
• Добавить без регистрации: Вкл./Откл. — позволяет добавлять камеру в P2P-сеть без предварительной регистрации.
• Адрес: URL-адрес P2P-сервиса (например, www.star4live.com ).
• Код регистрации: Уникальный идентификатор камеры для P2P-соединения.
• Состояние устройства: Отображает текущее состояние подключения (например, "Оффлайн").
• QR-код: QR-код для быстрого сканирования и добавления камеры в мобильное приложение.

P2P обеспечивает надёжный удалённый доступ к камере через интернет, минуя сложности настройки NAT и DDNS.

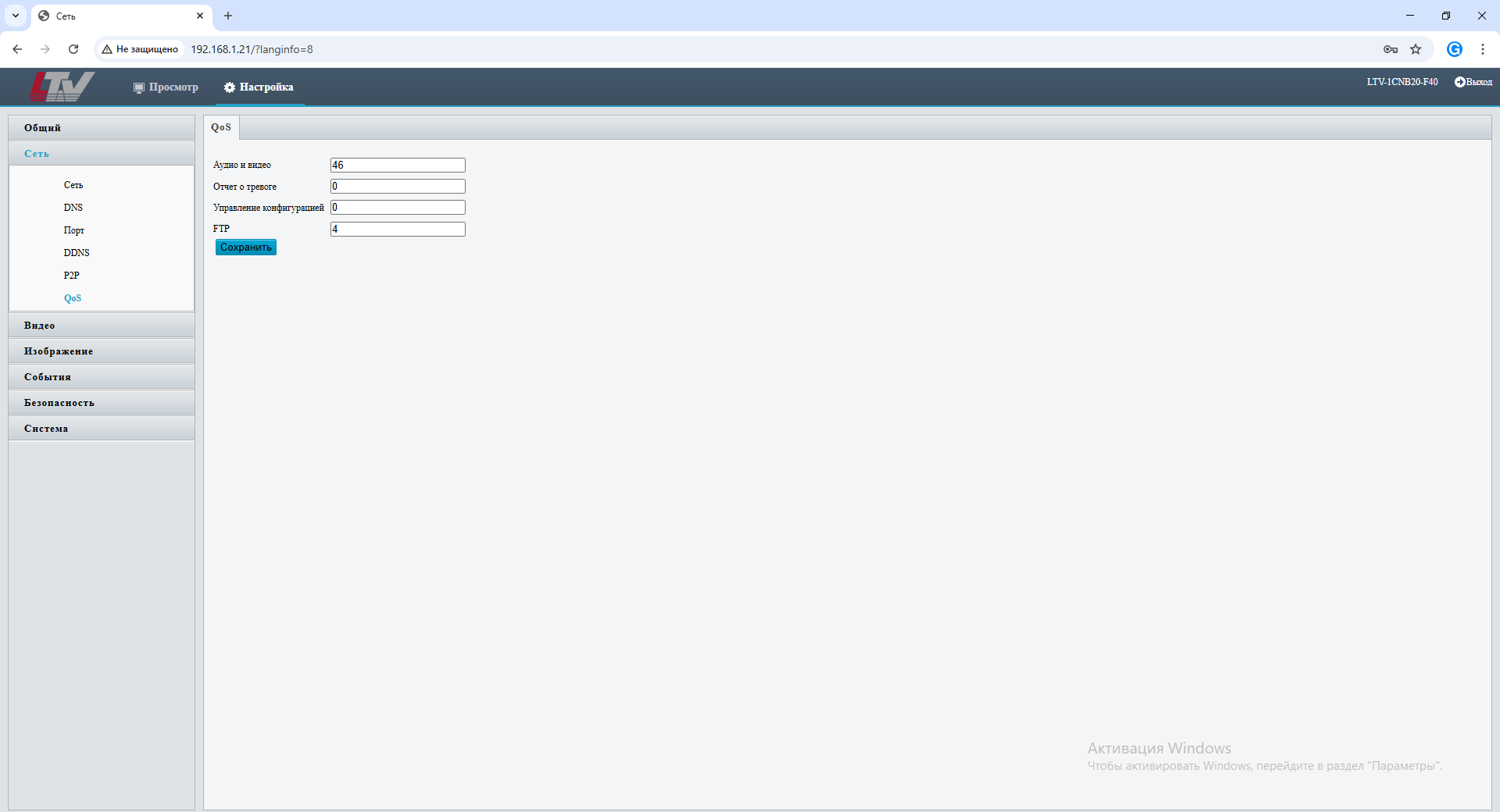

QoS (Quality of Service)

В этом меню показаны настройки QoS:

• Аудио и видео: Значение по умолчанию — 46 . Это приоритет трафика для аудио и видеопотока.
• Отчёт о тревоге: Значение по умолчанию — 0 . Приоритет для передачи данных об тревожных событиях.
• Управление конфигурацией: Значение по умолчанию — 0 . Приоритет для управления настройками камеры.
• FTP: Значение по умолчанию — 4 . Приоритет для FTP-трафика.

QoS позволяет оптимизировать работу камеры в сети, задавая приоритеты для различных типов трафика. Это особенно важно в сетях с высокой загрузкой, где необходимо гарантировать стабильность видеопотока.

---

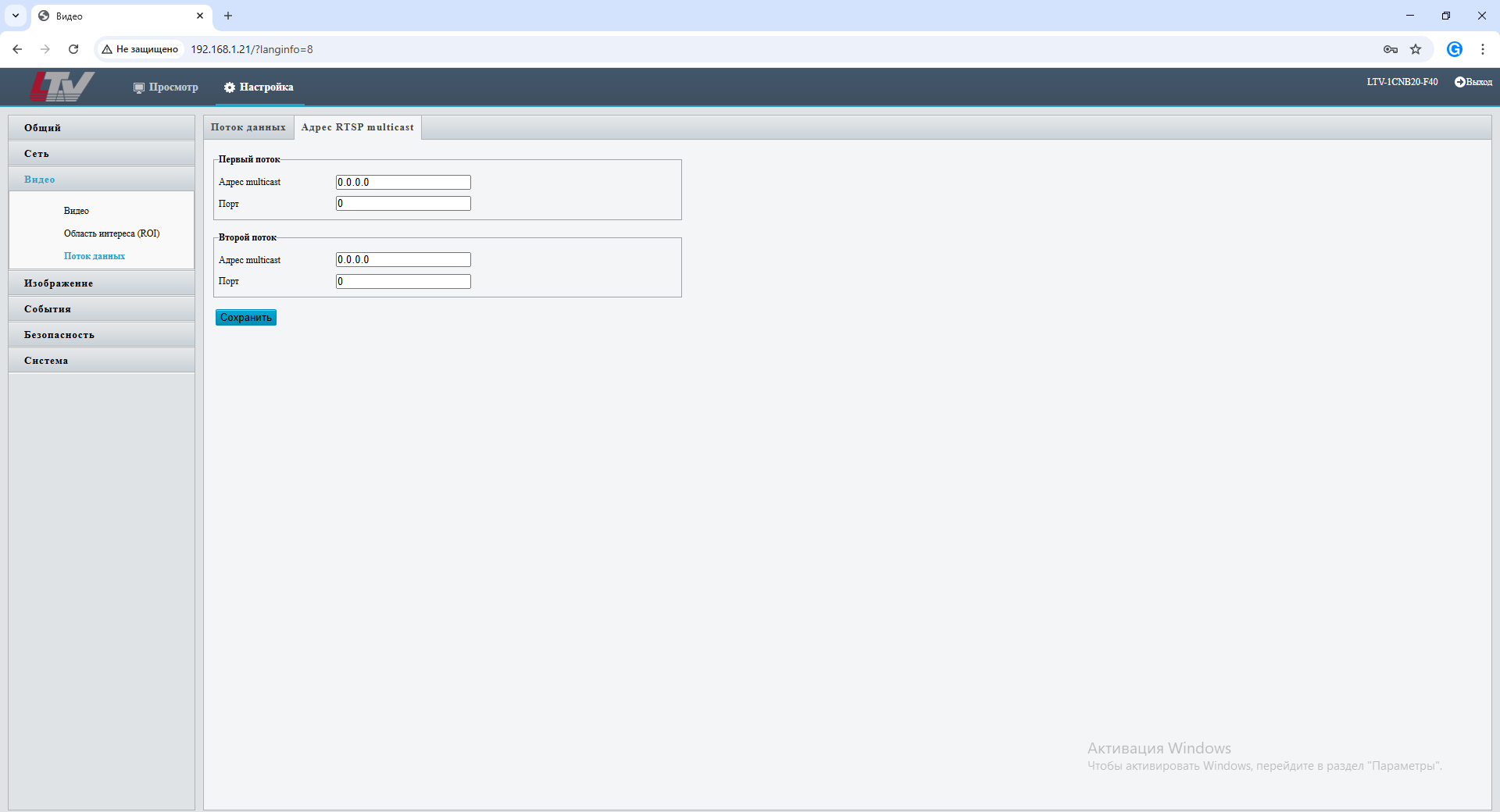

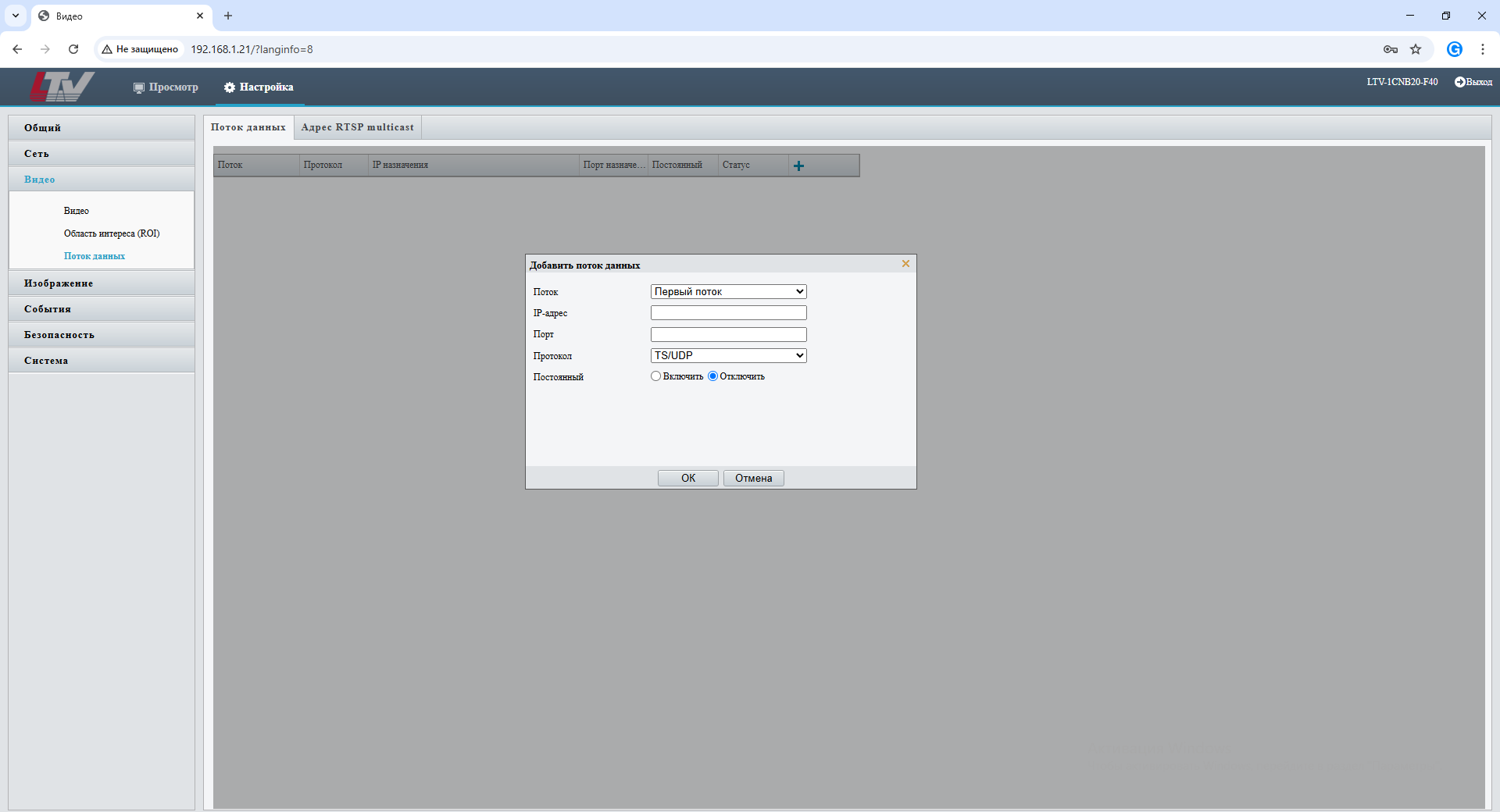

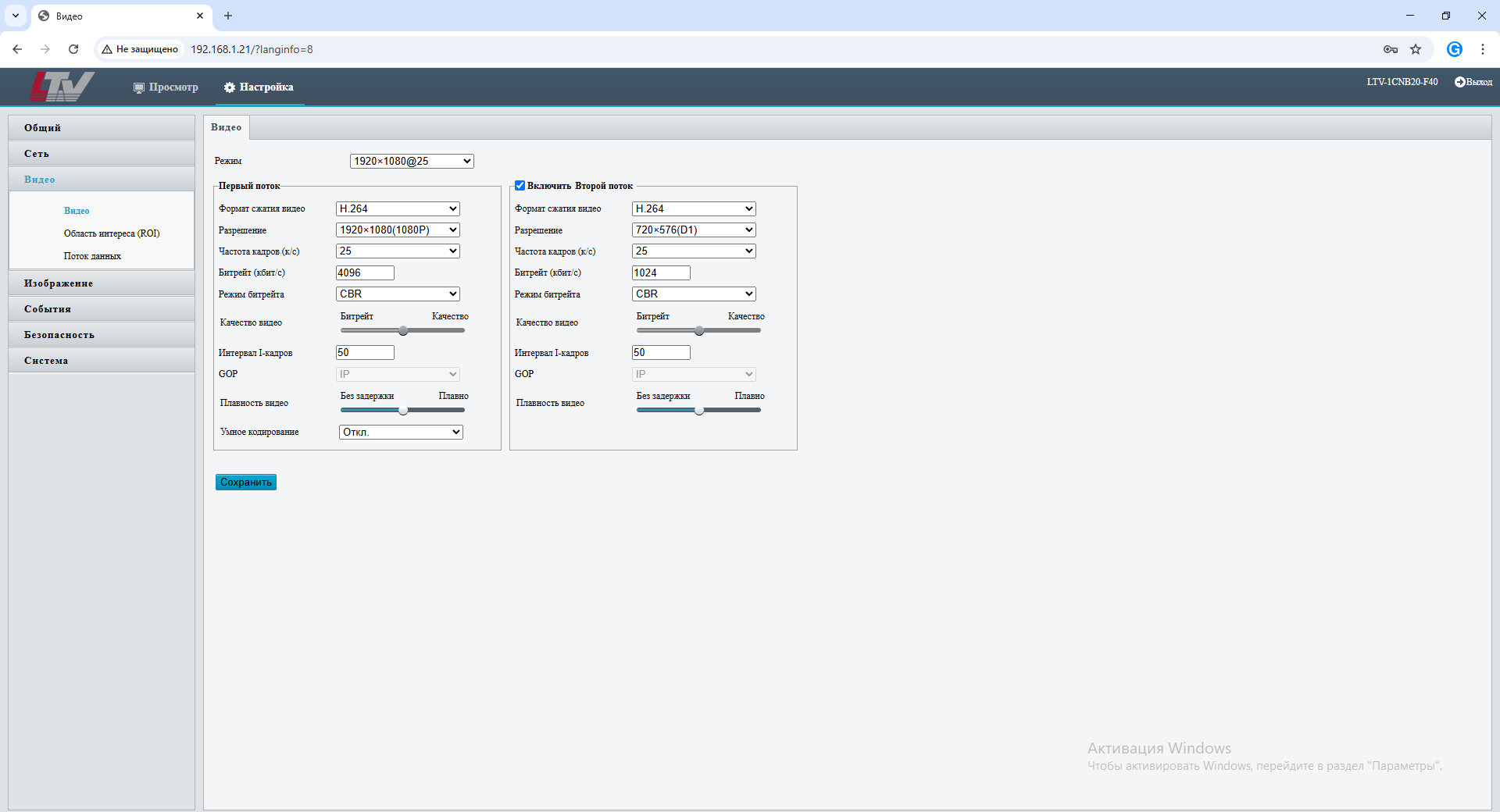

Описание раздела "Видео"

Раздел "Видео" в веб-интерфейсе камер LTV-1CNB20-F40 и LTV-1CND20-F40 позволяет пользователю гибко настраивать параметры видеопотока, включая разрешение, битрейт, формат сжатия и другие важные характеристики. Этот раздел состоит из нескольких подразделов: "Первый поток", "Второй поток", "Область интереса (ROI)" и "Поток данных" .

Камеры LTV-1CNB20-F40 и LTV-1CND20-F40  предоставляет широкие возможности для настройки видеопотока:

• Два независимых потока позволяют оптимизировать использование сети и хранилища данных.

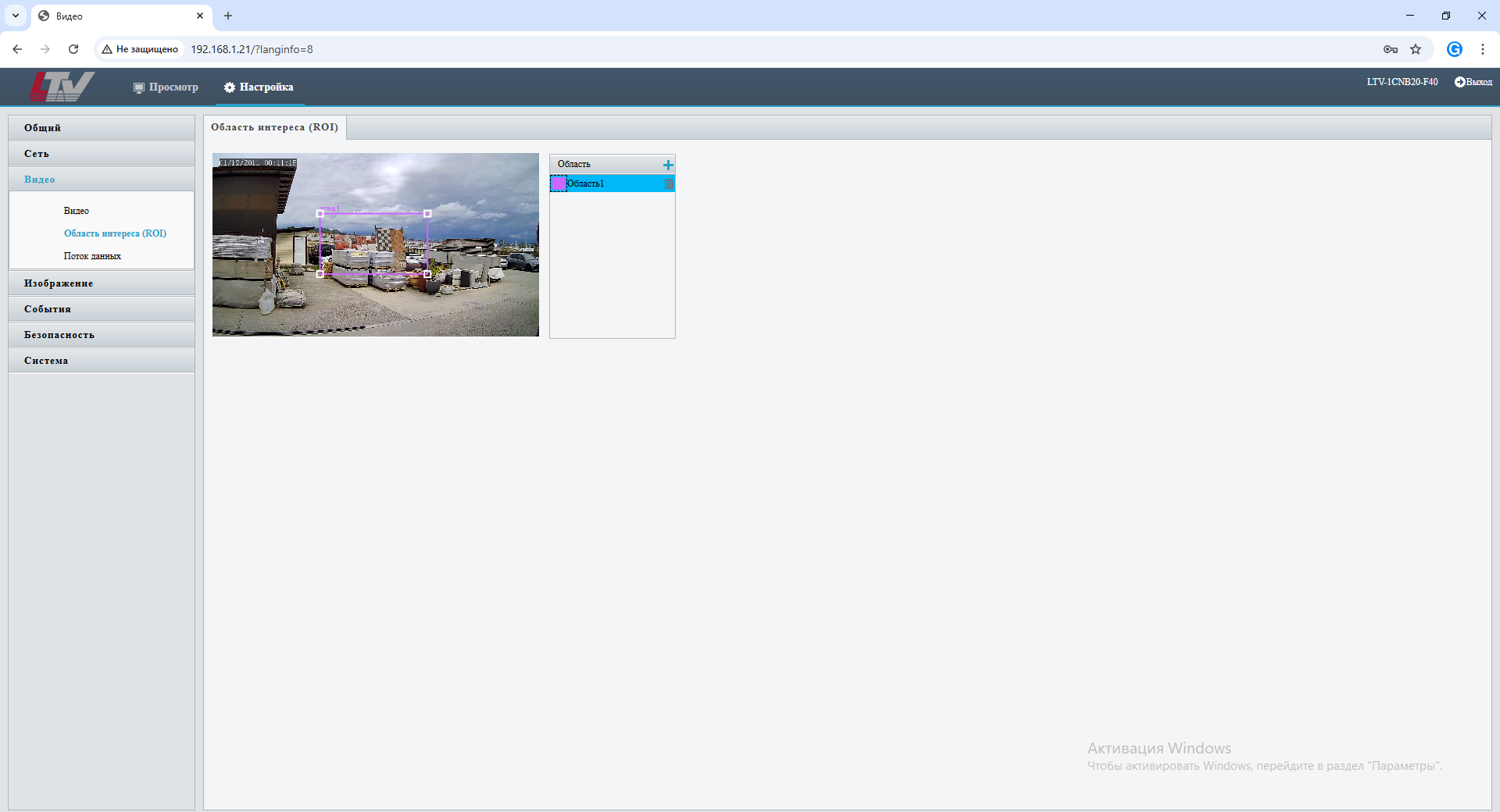

• ROI (область интереса) обеспечивает возможность фокусировки на важных участках кадра, сохраняя при этом качество изображения.
• Мультикаст и адресация потоков делают камеру гибкой в интеграции с различными системами видеонаблюдения.

Эти функции делают камеру подходящей как для локального использования, так и для сложных сетевых решений с распределённым доступом к видеопотокам.

Настройки видеопотока (Первый и Второй потоки)

На этой странице показаны основные настройки для первого и второго видеопотоков :

• Режим:

  • По умолчанию установлено 1920×1080@25 (Full HD, 25 кадров/секунду).

• Первый поток:

  • Формат сжатия видео: H.264
  • Разрешение: 1920×1080 (1080P)
  • Частота кадров: 25 к/с
  • Битрейт: 4096 кбит/с
  • Режим битрейта: CBR (постоянный битрейт)
  • Качество видео: Настроено через ползунок (баланс между битрейтом и качеством).
  • Интервал I-кадров: 50
  • GOP: IP
  • Плавность видео: Без задержки / Плавно
  • Умное кодирование: Откл.

• Второй поток:

  • Формат сжатия видео: H.264
  • Разрешение: 720×576 (D1)
  • Частота кадров: 25 к/с
  • Битрейт: 1024 кбит/с
  • Режим битрейта: CBR
  • Качество видео: Настроено через ползунок.
  • Интервал I-кадров: 50
  • GOP: IP
  • Плавность видео: Без задержки / Плавно

Эти настройки позволяют оптимизировать качество и размер видеопотока:

• H.264 — популярный стандарт сжатия видео, обеспечивающий хорошее соотношение качества и объёма данных.
• CBR (постоянный битрейт) — гарантирует стабильную скорость передачи данных, что важно для сетей с ограниченной пропускной способностью.
• Возможность настройки двух независимых потоков позволяет использовать один высококачественный поток для записи архива и другой более компактный поток для удалённого просмотра.

---

Область интереса (ROI)

На втором скриншоте показана функция "Область интереса (ROI)" :

• Описание: ROI (Region of Interest) позволяет выделить определённые области на кадре, которые будут иметь повышенное качество сжатия, в то время как остальная часть кадра будет сжиматься с меньшим качеством. Это помогает экономить трафик и место на диске, фокусируясь только на важных участках изображения.
• Настройка: Пользователь может рисовать прямоугольники на кадре, указывая области, которые требуют повышенного качества. В данном случае виден один выделенный прямоугольник.

Настройки потока данных

На третьем и четвертом скриншотах представлены настройки "Поток данных" и "Адрес RTSP multicast" :

• Поток данных:

  • Позволяет направлять видеопоток на конкретные IP-адреса и порты для удалённого просмотра или записи.
  • Можно выбрать первый или второй поток, протокол (TS/UDP), IP-адрес назначения и порт.
  • Функция "Постоянный" позволяет включать/выключать постоянную трансляцию на указанное устройство.

• Адрес RTSP multicast:

  • Раздел для настройки мультикаст-адресов для каждого потока (первого и второго).
  • Мультикаст позволяет одновременно транслировать видеопоток нескольким клиентам через общую точку доступа, что особенно полезно в масштабных системах видеонаблюдения.

Описание раздела "Изображение"

Раздел "Изображение" в веб-интерфейсе камеры LTV-1CNB20-F40 и LTV-1CND20-F40 позволяет пользователю настроить параметры качества изображения, обработку видео, ИК-подсветку и другие важные характеристики. Этот раздел состоит из нескольких подразделов: "Обработка изображения" , "OSD" и "Приватные зоны".

• Обработка изображения — позволяет оптимизировать экспозицию, баланс белого, чувствительность и другие параметры для получения чёткого и качественного видео.
• OSD — обеспечивает гибкую настройку текстовых аннотаций на кадре, что удобно для маркировки времени, даты и других данных.
• Приватные зоны — позволяют защитить конфиденциальную информацию, маскируя определённые участки кадра.

Эти функции делают камеру универсальным решением как для внутреннего, так и для наружного видеонаблюдения, гарантируя высокое качество изображения в любых условиях.

Обработка изображения

На этом скриншоте показаны основные настройки обработки изображения:

• Автопереопределение:

  • Функция автоматического переключения между дневным и ночным режимами (включена по умолчанию).

• Экспозиция:

  • Настройка экспозиции: Авто/ручной режим.
  • Затвор (s): Ручная настройка времени выдержки от 1/100 до 1 секунды.
  • Усиление: Позволяет увеличивать яркость изображения при слабом освещении.

• Медленный затвор:

  • Вкл./Откл. — позволяет использовать медленный затвор для улучшения качества изображения в условиях низкой освещённости.

• Линейный затвор:

  • Настройка линейного затвора для оптимизации скорости съёмки.

• Компенсация:

  • Центрально-взвешенный — автоматическая коррекция баланса белого и яркости.

• Экспозамер:

  • Выбор метода экспозамера: Центрально-взвешенный, точечный или матричный.

• Режим День/Ночь:

  • Авто/День/Ночь — позволяет выбрать режим работы камеры в зависимости от условий освещения.

• Чувствительность:

  • Низкая/Средняя/Высокая — регулировка чувствительности матрицы для улучшения качества изображения в темноте.

• Переключение День/Ночь (с):

  • Настройка времени переключения между дневным и ночным режимами.

• WDR (Широкий динамический диапазон):

  • Вкл./Откл. — позволяет активировать широкий динамический диапазон для улучшения видимости объектов в условиях контрастного освещения.
  • Уровень WDR: Настройка интенсивности эффекта WDR.
  • Устранение полос от WDR: Вкл./Откл. — помогает минимизировать артефакты при использовании WDR.
  • Верхний/нижний уровень чувствительности WDR: Регулировка верхнего и нижнего порогов чувствительности для оптимального распределения деталей в светлых и тёмных областях.

• Адаптивная ИК-подсветка:

  • Вкл./Откл. — позволяет активировать адаптивную ИК-подсветку для автоматической корректировки уровня подсветки в зависимости от расстояния до объекта.
  • Illumination Mode: — выбор типа ИК-подсветки.
  • Режимы: — выбор способа распределения ИК-света.
  • Освещённость: настройка уровня ИК-подсветки.

• Баланс белого:

  • Авто/Ручной — позволяет автоматически или ручным образом настраивать баланс белого.
  • Красный/Синий: Ручная коррекция цветового баланса через ползунки.

• Дополнительно:

  • Антитуман: Вкл./Откл. — позволяет уменьшить шумы в изображении.
  • Уровень: Настройка интенсивности антитумана.

OSD (On-Screen Display)

На этом скриншоте показаны настройки OSD (видеоаннотации):

• Включение строк:

  • Можно включить/выключить до 4 строк OSD.
  • Содержание: Возможность добавления текстовой информации, например, дата и время, название камеры и т.д.
  • Положение: Настройка координат (ось X и Y) для каждой строки.

• Параметры:

  • Эффект: Фон/Тень — выбор стиля отображения текста.
  • Размер шрифта: Малый/Средний/Большой — настройка размера текста.
  • Минимальные поля: Нет/Малые/Средние/Большие — настройка границ вокруг текста.
  • Формат даты: ДД/ММ/ГГГГ — выбор формата отображения даты.
  • Формат времени: ЧЧ:ММ:СС — выбор формата отображения времени.

Приватные зоны

Здеь показаны настройки приватных зон :

• Добавление приватных зон:

  • Пользователь может создавать приватные зоны на кадре, которые будут маскироваться или замаскированы для защиты конфиденциальной информации.
  • Возможность добавления и удаления приватных зон.

• Настройка приватных зон:

  • Для каждой приватной зоны можно задать номер и имя пользователя, что особенно важно для систем с несколькими уровнями доступа.

Описание раздела "События"

Раздел "События" в веб-интерфейсе камеры LTV-1CNB20-F40 и LTV-1CND20-F40 позволяет настроить детектор движения, расписание работы системы безопасности и параметры тревог. Этот раздел состоит из двух основных подразделов: "Настройки правил" и "Расписание" .

Функциональность раздела "События"

• Детектор движения:

  • Камера оснащена интеллектуальным детектором движения, который может обнаруживать движущиеся объекты в заданных областях кадра.
  • Возможность настройки чувствительности и объекта обнаружения позволяет адаптировать систему под конкретные условия использования.

• Расписание работы:

  • Гибкое расписание позволяет автоматически включать/выключать режим охраны в зависимости от времени суток и дней недели.
  • Это особенно важно для объектов, где необходимость в постоянном мониторинге меняется в течение дня (например, ночью или в выходные дни).

• Параметры тревоги:

  • Настройка времени подавления тревог помогает избежать множественных срабатываний при одном событии, что особенно важно для снижения нагрузки на систему и уведомления операторов.



Настройки правил (Детектор движения)

На первом меню показаны настройки детектора движения:

• Режим детекции:

  • Выбран режим "Область" — это означает, что детектор движения будет работать только в определённой зоне кадра, которую можно настроить.

• Правило обнаружения:

  • В этом разделе можно добавлять правила обнаружения движущихся объектов:
    • Чувствительность: Настройка через ползунок от Мал. до Бол. , позволяющая регулировать порог срабатывания детектора.
    • Объект: Поле для указания типа объекта, который должен быть обнаружен (например, человек, автомобиль).

• Параметры тревоги:

  • Подавление тревог (с): Установка времени ожидания между тревогами для предотвращения множественных ложных срабатываний. По умолчанию значение установлено на 15 секунд .

Этот раздел позволяет точно настроить детектор движения, чтобы он реагировал только на нужные события и минимизировал ложные тревоги.

Расписание

В этом меню настраивается расписание работы детектора движения:

• По расписанию:

  • Функция активирована (галочка установлена). Это означает, что работа детектора движения будет регулироваться по временному графику.

• Режимы охраны:

  • Два доступных режима:
    • Под охраной: Камера находится в активном режиме наблюдения и реагирует на события.
    • Охрана снята: Детектор движения отключен, и камера не генерирует тревоги.

• Графическое расписание:

  • Представлено в виде сетки, где строки соответствуют дням недели (ПН—ВС), а столбцы — часам суток (0–24).
  • Голубым цветом выделены интервалы времени, когда камера находится в режиме "Под охраной" .
  • Белым цветом выделены интервалы времени, когда камера находится в режиме "Охрана снята" .

• Изменение расписания:

  • Пользователь может щёлкать по клеткам сетки, чтобы включить/выключить режим охраны для конкретного времени.

Описание раздела "Безопасность"

Раздел "Безопасность" в веб-интерфейсе камер LTV-1CNB20-F40 и LTV-1CND20-F40 обеспечивает контроль доступа к устройству и защиту от несанкционированного использования. Этот раздел состоит из нескольких подразделов: "Аутентификация" , "Защита ARP" , "Фильтрация IP-адресов" , "Политика доступа" , "Пользователь" , "Данные" и "Водяной знак" . Давайте рассмотрим каждый из них по порядку.

• Аутентификация: Предоставляет надёжные методы аутентификации для RTSP и HTTP, такие как Digest.
• Защита ARP: Защищает от атак на уровне ARP, предотвращая перехват трафика.
• Фильтрация IP-адресов: Позволяет ограничивать доступ к камере только с определённых IP-адресов.
• Политика доступа: Гибкая система управления правами доступа на основе IP-адресов и времени.
• Пользователи: Управление аккаунтами пользователей с различными уровнями прав.
• Данные: Предоставляет дополнительные меры защиты для хранения и передачи данных.
• Водяной знак: Позволяет добавлять уникальные метки на видеоизображение для идентификации источника.

Аутентификация

В первом подменю изменяются настройки аутентификации:

• Аутентификация RTSP:

  • Выбран метод Digest — это стандартный способ аутентификации для протокола RTSP, который гарантирует безопасную передачу данных видеопотока.

• Аутентификация HTTP:

  • Также выбран метод Digest — обеспечивает безопасный доступ к веб-интерфейсу через HTTP/HTTPS.

Эти настройки позволяют контролировать доступ к камере через сети RTSP и HTTP, предотвращая несанкционированный доступ.

Защита ARP

Во втором подменю изменяются настройки защиты от атак типа ARP Spoofing :

• Защита ARP:
  • Включена по умолчанию (галочка установлена). Эта функция защищает камеру от атак, где злоумышленник может изменить таблицу ARP и перехватывать трафик.

Эта настройка особенно важна в сетях с высокой вероятностью атак на уровень ARP.

Фильтрация IP-адресов

В третьем подменю изменяются настройки фильтрации IP-адресов:

• Фильтрация IP-адресов:
  • Позволяет ограничить доступ к камере только с определённых IP-адресов или диапазонов IP-адресов.
  • Это помогает предотвратить несанкционированный доступ из внешних сетей.

Политика доступа

На четвёртом подменю представлены настройки политики доступа:

• Политика доступа:
  • Позволяет определить правила доступа к камере на основе IP-адресов, времени и других параметров.
  • Например, можно разрешить доступ только с определённых IP-адресов в определённые часы.

Пользователи

В этом меню показаны настройки пользователей:

• Добавление/Изменение/Удаление пользователей:
  • Возможность создавать новых пользователей, изменять их параметры или удалять существующих.
  • В текущем списке присутствует один пользователь с именем admin , имеющий права администратора.

Эта функция позволяет контролировать доступ к камере несколькими пользователями с различными уровнями прав (например, администраторы и операторы).

Есть также возможность настройки дополнительных параметров безопасности:

• Защита данных:
  • Позволяет настроить дополнительные меры безопасности для хранения и передачи данных, например, шифрование или использование цифровых подписей.
• Водяной знак:
  • Позволяет добавлять текстовые или графические метки на видеоизображение для идентификации источника и предотвращения подделки записей.
  • Можно настроить содержание водяного знака, его расположение и другие параметры.

Последний раздел "Система"

Раздел "Система" в веб-интерфейсе камер LTV-1CNB20-F40 и LTV-1CND20-F40 позволяет пользователю настроить основные параметры работы системы, такие как синхронизация времени, часовой пояс и другие системные настройки. На представленном скриншоте показаны настройки времени .

Настройка времени

На скриншоте отображены следующие параметры:

• Режим синхронизации:

  • По умолчанию установлена "Синхронизация с последним сервером" — это означает, что камера автоматически синхронизирует время с внешним NTP-сервером для точной временной маркировки событий.

• Часовой пояс:

  • (UTC+03:00) Москва, Стамбул, Багдад, Доха . Часовой пояс позволяет правильно настраивать время в соответствии с географическим расположением объекта наблюдения.

• Системное время:

  • Здесь отображается текущее время устройства: 2011-12-01 00:08:04 .

• Задать время:

  • Пользователь может ручным образом установить системное время (например, 2011-12-01 00:07:20 ) или использовать кнопку "Синхронизировать с ПК" , чтобы синхронизировать время с компьютером.

Летнее время

В этом разделе можно настроить использование летнего времени:

• Вкл./Откл. — позволяет активировать/деактивировать режим летнего времени.
• Дата начала/окончания: — указывается дата перехода на летнее/зимнее время.

Пример видеозаписи с камер
